3 Installieren

3.4 Einbau vor Ort von Optionen

3.4.1 Installation von Lüftungsbaugruppen in Rittal-Schaltschränken
Dieser Abschnitt befasst sich mit der Installation von Frequenzumrichtern mit IP00/Chassis-Gehäuse mit Lüftungs-Einbausätzen in Rittal-Schaltschränken.
Zusätzlich zum Schaltschrank ist ein 200-mm-Sockel erforderlich.
3

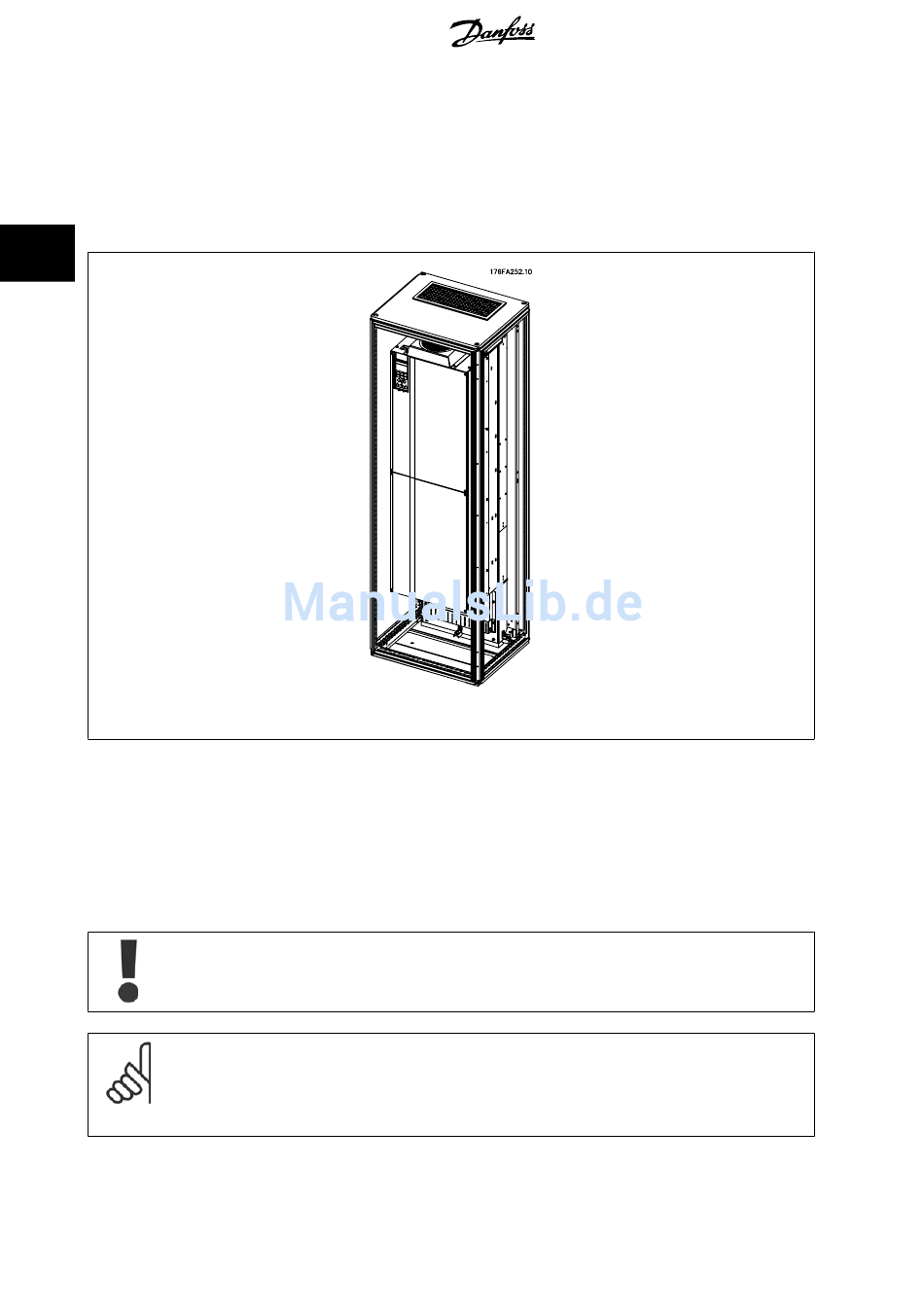

Abbildung 3.28: Einbau von in Rittal TS8-Schaltschrank.
Die minimalen Abmessungen der Schaltschränke sind:
• Baugröße D3 und D4: Tiefe 500 mm und Breite 600 mm.
• Baugröße E2: Tiefe 600 mm und Breite 800 mm.
Die maximale Tiefe und Breite entsprechen den Anforderungen der Installation. Bei Verwendung mehrerer Frequenzumrichter in einem Schaltschrank
wird empfohlen, jeden Frequenzumrichter an seiner eigenen Rückwand zu befestigen und im mittleren Bereich der Wand zu lagern. Diese Lüftungs-
Einbausätze unterstützen nicht die Einbaumontage (nähere Informationen siehe Rittal TS8-Katalog). Die Lüftungs-Einbausätze in der nachstehenden
Tabelle sind nur zur Verwendung mit IP00/Chassis-Frequenzumrichtern in den Rittal TS8-Schaltschränken mit IP20 und UL sowie NEMA 1 und IP54 und
UL sowie NEMA 12 geeignet.
Bei den Baugrößen E2 ist es wichtig, aufgrund des Gewichts des Frequenzumrichters die Platte ganz hinten im Rittal-Schaltschrank zu
befestigen.
ACHTUNG!
Im Rittal-Schaltschrank ist ein Türlüfter erforderlich, um die ausgetretene Wärme außerhalb des rückseitigen Kanals abzuleiten. Der
Mindestluftstrom durch den Türlüfter liegt bei den Baugrößen D3 und D4 bei 391 m^3/h. Für E2 liegt der Mindestluftstrom bei 782
3
m /h. Wenn die Umgebungstemperatur unter dem Maximum liegt oder zusätzliche Komponenten mit Wärmeaustritt in das Gehäuse
integriert werden, muss der für die Kühlung des Rittal-Schaltschranks erforderliche Luftstrom berechnet werden.
