Elektrische Installation
4 4

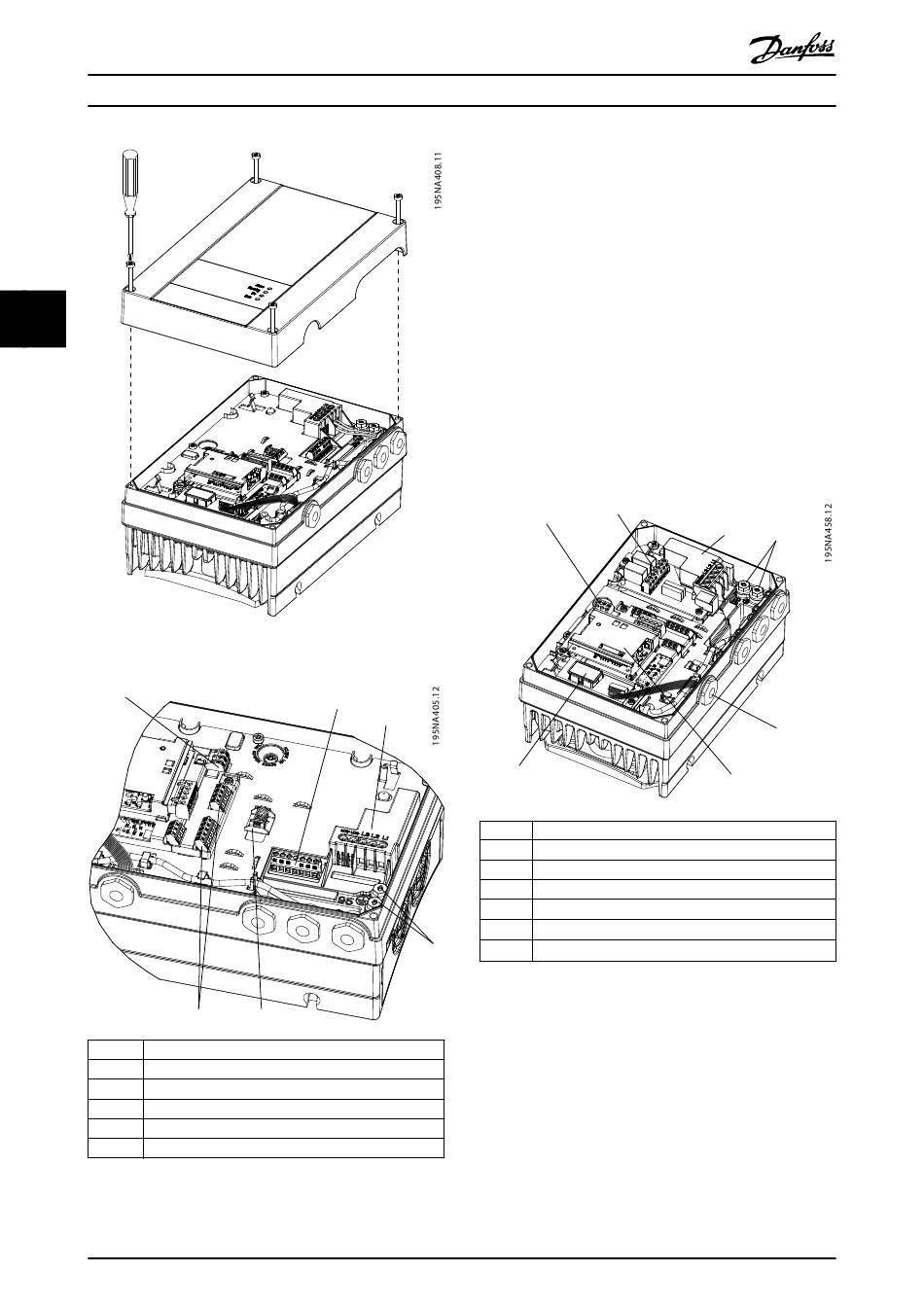

Abbildung 4.7 Entfernen Sie die vordere Abdeckung
1
1 Steuerklemmen
2 Relais
3 Netz (L3, L2, L1)
4 PE
5 RS485
6 Federschelle für PROFIBUS-Kabel
Abbildung 4.8 Verkabelung, MH1–MH3
26
VLT® DriveMotor FCP 106/FCM 106
2
5 6
Danfoss A/S © 11/2015 Alle Rechte vorbehalten.

4.8 Steuerkabel

4.8.1 Steuerklemmen und -relais 2

Verfahrensweise:
1. Schließen Sie die Klemme und die Kabel an den
in Abbildung 4.9 und Abbildung 4.10 dargestellten
Positionen an.
2. Detaillierte Informationen zur Klemme finden Sie
unter Kapitel 4.8.2 Steuerklemmen und -relais 3.
3. Befestigen Sie die vordere Abdeckung und ziehen
Sie die Schrauben fest.
4. Der Frequenzumrichter ist nun betriebsbereit. Zur
Inbetriebnahme siehe Kapitel 5.1.2 Inbetriebnahme.
4.8.2 Steuerklemmen und -relais 3
1
3
7
1 Steuerklemmen
2 Relaisklemmen
3 UDC+, UDC-, Leitung (L3, L2, L1)
4 PE
5 LCP-Anschluss
6 ®
VLT
4
®
7
VLT
Abbildung 4.9 Position der Klemmen und Relais, MH1
2
3
6
PROFIBUS DP MCA 101
Memory Module MCM 101
4
5
