Elektrische Installation

4 Elektrische Installation

4.1 Sicherheitshinweise

Allgemeine Sicherheitshinweise finden Sie unter
Kapitel 2 Sicherheit.
4 4
WARNUNG
INDUZIERTE SPANNUNG!
Induzierte Spannung durch nebeneinander verlegte
Motorkabel kann Gerätekondensatoren auch dann
aufladen, wenn die Geräte freigeschaltet sind. Die
Nichtbeachtung der Empfehlung zum separaten Verlegen
von Motorkabeln oder zur Verwendung von
abgeschirmten Kabeln kann schwere Personenschäden
oder sogar tödliche Verletzungen zur Folge haben.
•
Verlegen Sie Motorkabel getrennt oder
•
Verwenden Sie abgeschirmte Kabel.
VORSICHT
STROMSCHLAGGEFAHR
Der Frequenzumrichter kann einen Gleichstrom im
Schutzleiter verursachen. Eine Nichtbeachtung dieser
Empfehlung kann dazu führen, dass der Fehlerstrom-
schutzschalter nicht den gewünschten Schutz bietet.
•
Wenn Sie zum Schutz vor elektrischem Schlag
einen Fehlerstromschutzschalter (Residual
Current Device, RCD) verwenden, muss dieser
an der Versorgungsseite vom Typ B sein.
VORSICHT
GEFAHR DURCH ANLAGENKOMPONENTEN!
Die Leiterplattenfläche reagiert empfindlich auf elektro-
statische Entladung. Eine Berührung der
Leiterplattenfläche kann zu einer Beschädigung des
Geräts führen.
•
Leiterplattenfläche nicht berühren
18
VLT® DriveMotor FCP 106/FCM 106
1

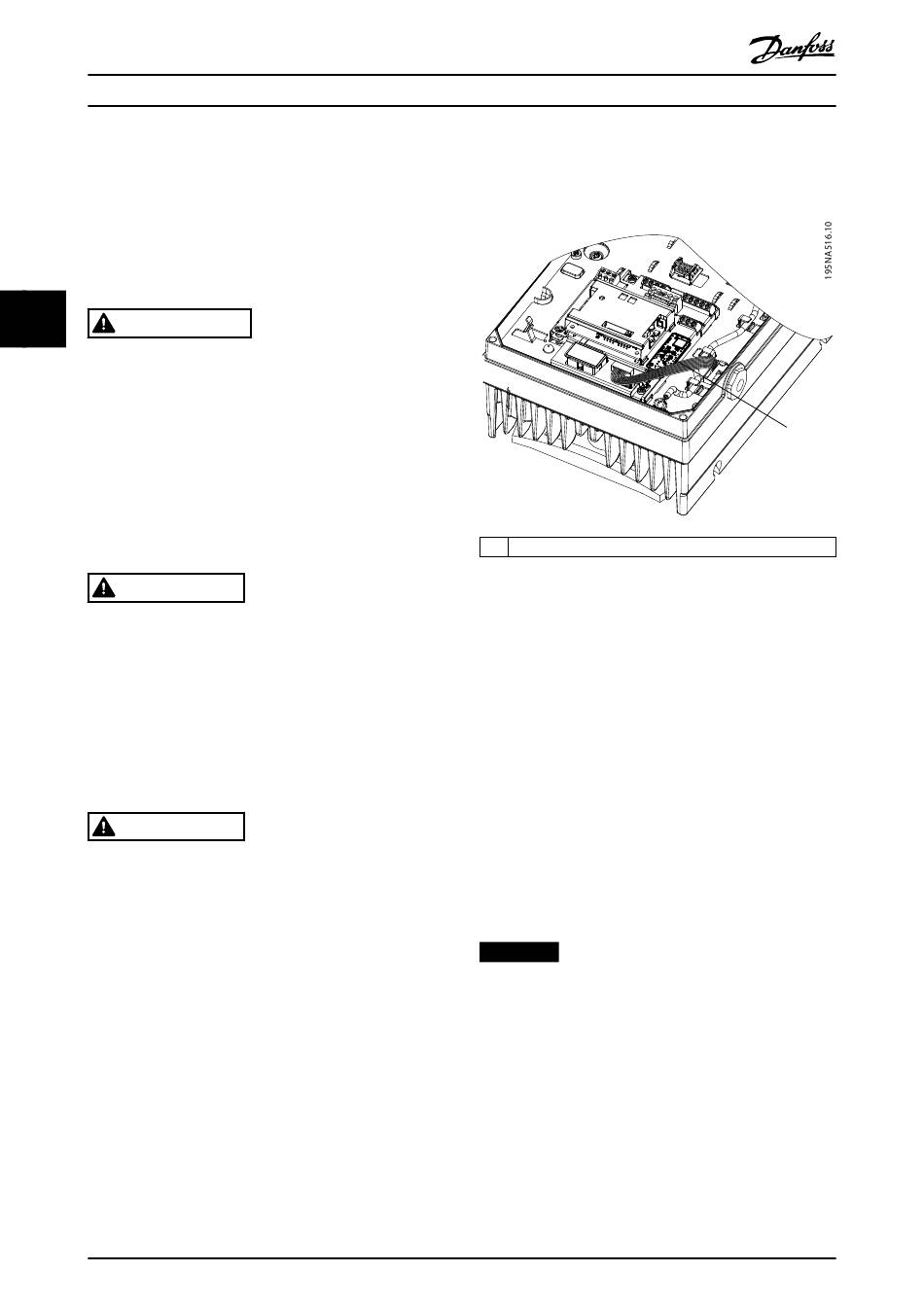

Abbildung 4.1 Eine Berührung der Leiterplattenfläche
vermeiden
Überspannungsschutz
Leitungstyp und Nennwerte
HINWEIS
Isolierungsanforderungen, MH1
Für die Kabel von Steuerkarte und Relaiskarte ist eine
Isolierung von mindestens 300 V und 75 °C (167 °F).
Siehe Kapitel 7 Technische Daten und Kapitel 7.6 Technische
Daten zu Kabeln zu empfohlenen Kabelquerschnitten und -
typen.
Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
Leiterplattenfläche
•
Für Anwendungen mit mehreren Motoren
benötigen Sie zusätzliche Schutzvorrichtungen
wie einen Kurzschlussschutz oder einen
thermischen Motorschutz zwischen Frequenzum-
richter und Motor.
•
Gewährleisten Sie den Kurzschluss- und
Überspannungsschutz durch Sicherungen am
Eingang. Wenn die Sicherungen nicht Bestandteil
der Lieferung ab Werk sind, muss sie der Instal-
lateur als Teil der Installation bereitstellen. Zeigt
die maximalen Nennwerte der Sicherungen in
Tabelle 7.15, Tabelle 7.16 und Tabelle 7.17.
•
Die Querschnitte und Hitzebeständigkeit aller
verwendeten Kabel sollten den örtlichen und
nationalen Vorschriften entsprechen.
•
Empfehlung für die Verdrahtung des Stroman-
schlusses: Kupferdraht, bemessen für mindestens
75 °C (167 °F).
