DESCRIERE ȘI UTILIZARE / PĂRŢILE APARATULUI
Aparatul de aer condiţionat se compune din 2 unităţi
(numite în continuare Unitatea Interioară și Unitatea
Exterioară), conectate între ele prin intermediul unor
ţevi de cupru (adecvat izolate) și al unui cablu electric
de alimentare (fig. 1).
T elecomanda din dotarea aparatului permite
Unitatea Interioară
Panou frontal
1
2 Intrarea aerului
3 Filtru aer
leșirea aerului
4
Panou mobil
5
6 Grilă verticală
7 Afișaj
Senzor receptor al telecomenzii
8
T elecomandă
9
10 Buton de control manual
Unitatea Exterioară
11 Ţevi de racordare gaz de răcire, tubuleţ evacuare
condens și cablu de alimentare
12 Intrare aer (lateral și posterior)
Ieșire aer
13
Notă:
Când pornește din nou, aparatul de aer
condiţionat începe să funcţioneze conform
setărilor memorizate în momentul stingerii.
Acest lucru are loc și când oprirea se datorează
unor căderi neașteptate de tensiune, datorită
dispozitivului de Restart automat cu care e dotat
aparatul.
După ce aparatul a fost stins (OFF), dispozitivul de
autoprotecţie al compresorului împiedică pornirea
sa din nou timp de circa 3 minute.
controlarea acestuia la distanţă.
Unitatea Interioară e instalată pe un perete al încăperii
care va fi climatizată.
Unitatea Exterioară e amplasată în afara încăperii ce
va fi climatizată, sprijinită pe podea sau montată pe
perete cu ajutorul suporturilor corespunzătoare.
Unitatea Interioară
1 2
4
5
6 7 8
Unitatea Exterioară
12
13
3 10
11

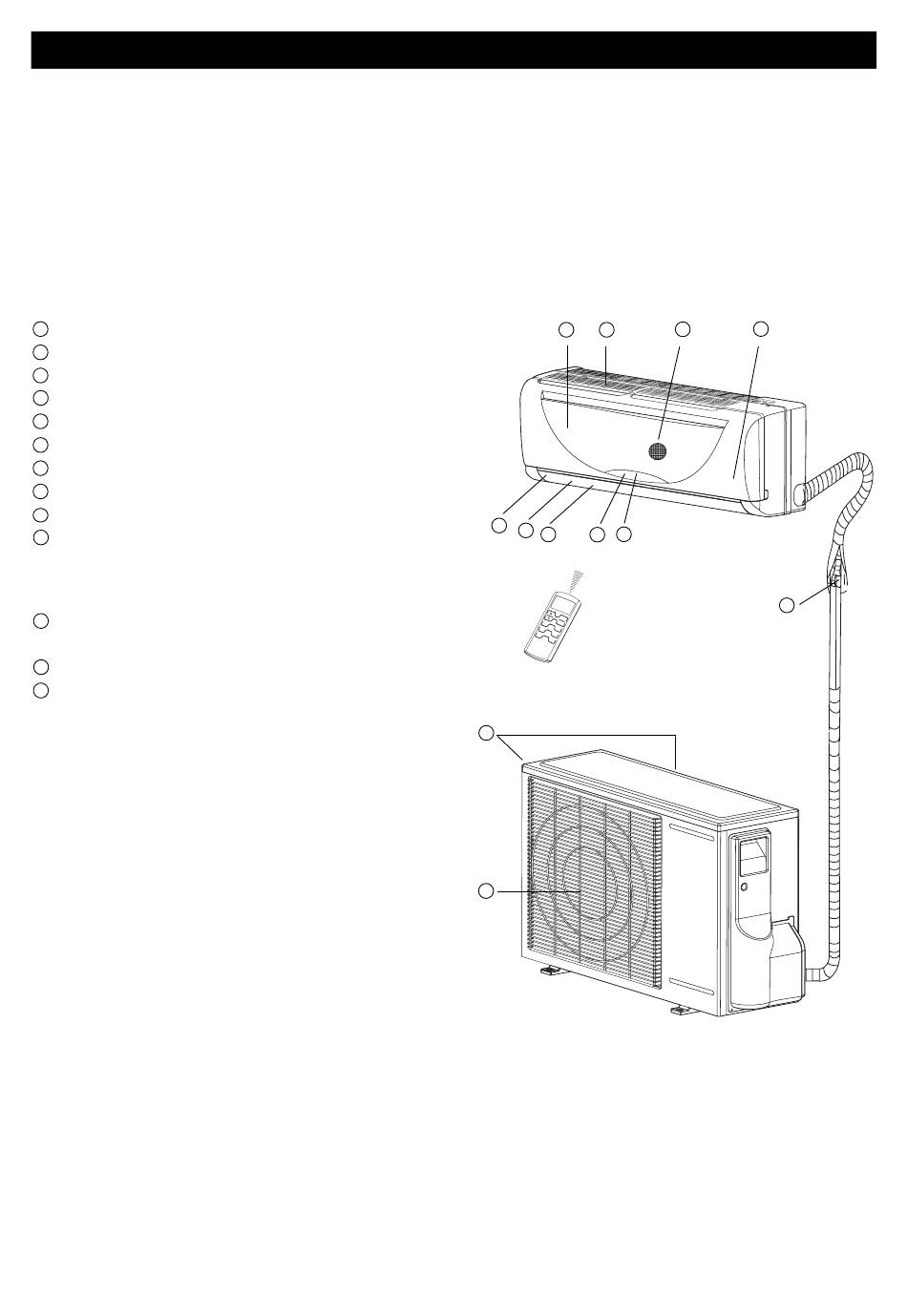

fig. 1
