Technische gegevens

Spanningstoevoer
over MES 350 module A2
Laadstroom net
Laadstroom met module A2
Laadstroom met module A2 / A3
rekenkundig gemiddelde, elektronisch geregeld overeenkom-
stig laadkarakteristiek IUoU
Spanning net
Gelijkspanning 12 V aan batterij
Laadprocedure
Automatisch
Schakelautomatisme net
Hoofdlaadproces
UIT bij batterijspanning 14,4 V
Bijlaadfase
10 uur constant 14,4 V bij gelbatterijen / AGM
4 uur constant 14,4 V bij batterijen met vloeibaar elektrolyt
Laadbehoud
Laadbehoud constant 13,8 V
Temperatuurafhankelijke regeling (optioneel)
De waarden van het automatisch schakelsysteem hebben be-
trekking op een accutemperatuur van 20 °C. Met gebruik van
de temperatuursensor aan de accu II variëren deze waarden
afhankelijk van de accutemperatuur.
Hoge temperatuur –> Daling van de drempelwaarden
Lage temperatuur –> Hogere drempelwaarden
Laadstroom solair
max. 12 A, 2 zonnepanelen ieder met 85 W
Spanning solair
14,2 V
Laadstroom lifter
max. 10 A
Spanning lifter
14,2 V
Onderspanningscontrole
UIT bij 10,8 V
AAN bij 12,5 V
Toepassing
Parallelle werking, algemene laadwerking
Temperatuur
Omgevingstemperatuur van -25 °C tot +35 °C
Bij de werking kan de behuizing tot ca. 75 °C opwarmen
Koeling
Door convectie
Uitvoering
Volgens de bepalingen van VDE en de wet op de veiligheid
van apparaten
Gebruik
Voor het laden van batterijen met 12 V nominale spanning en
een capaciteit van:
80 Ah – 230 Ah met module A2
100 Ah – 300 Ah met module A2 / A3

Afmetingen / Gewicht

Behuizing
Plaatstaal, verzinkt, geventileerd
Lengte
250 mm
max. 23 A, Breedte
max. 36 A, 140 mm
Hoogte
100 mm
Gewicht
1,9 kg

Laadkarakteristiek

HL = Hoofdlaadfase
NL = Bijlaadfase
EL = Laadbehoud

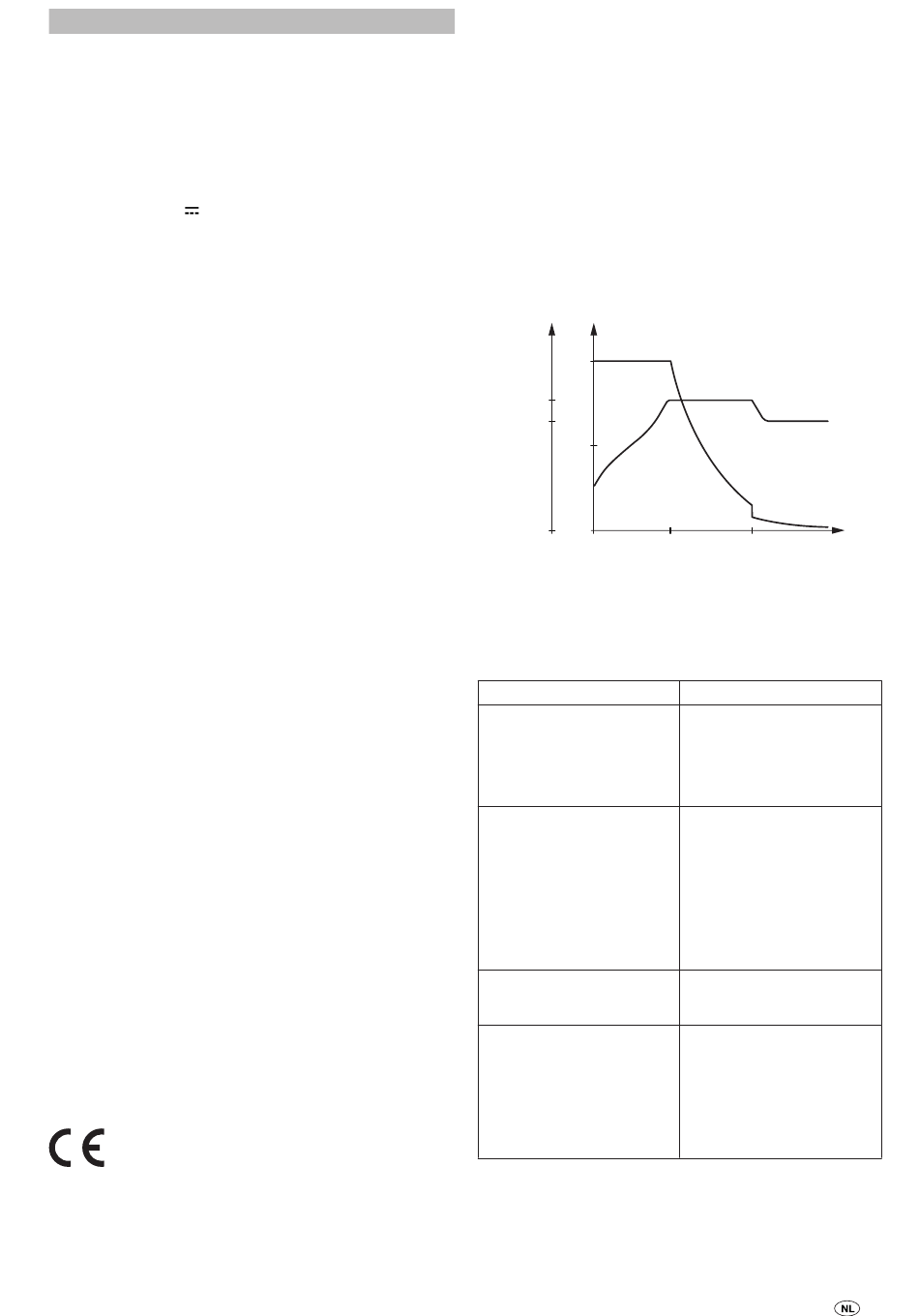

Afb. 3: Laadkarakteristiek (principieel verloop)
Technische wijzigingen voorbehouden!

Foutopsporing

Fout
De accu wordt niet geladen.
De spanning van de batterij II
is onder 1,5 V gedaald.
De maximale laadstroom
wordt niet bereikt.
De hoofdschakelaar treedt
niet in werking.
Indien deze maatregelen de storing niet kunnen oplossen,
wendt u zich tot het Truma Servicecentrum.
U[V] I[%]
I
100
14,4
13,8
50
U
0 0
HL NL E L t[h]
Oplossing
Controleer alle aansluitingen
van het apparaat naar de
batterij, let daarbij op de
juiste polariteit. Controleer
de zekeringen en de
netaansluiting.
Breng door middel van de
13-polige contrastekker van
de caravan de verbinding
met het trekkende voertuig
tot stand.
Start de motor en laat hem
ca. 30 seconden draaien. De
batterijspanning stijgt boven
1,5 V. De laadprocedure be-
gint autonoom.
Het apparaat wordt te warm,
zorg voor een betere ventila-
tie van het apparaat.
Verbreek het apparaat van
het stroomnet! Netstekker
uittrekken en de batterij
afklemmen. De batterij terug
aanklemmen en het apparaat
weer met het stroomnet
verbinden. Druk de hoofd-
schakelaar opnieuw in.
