Uso dei morsetti a molla di trazione
a gabbia
Preparare i cavi di collegamento. L'estremità del cavo per i
morsetti a molla piccoli devono essere spellati per 8 – 9 mm.
Le estremità dei cavi per il collegamento della batteria (grandi
morsetti a molla di trazione a gabbia) devono essere isolati
di almeno 12 – 13 mm. Non sono necessari isolamenti delle
estremità delle anime.
Il morsetto a molla di trazione può essere aperto ricorrendo a
un cacciavite con punta piatta adatto.
Inserire il cacciavite nell'apertura superiore quadrata e applica-
re il morsetto a molla di trazione. La parte del morsetto della
molla nell'apertura superiore rotonda si solleva.
Inserire il cavo fino all'isolamento nel morsetto a molla di
trazione a gabbia (apertura superiore, rotonda) ed estrarre il
cacciavite. Il morsetto a molla di trazione si chiude e il cavo
è correttamente fissato.
Ripetere il procedimento per tutti i collegamenti.
+ Charge, + Load, - Battery, + Solar, - Solar.
Assicurarsi che le estremità dei cavi siano inserite saldamente
nei morsetti a molla di trazione a gabbia!

Collegamento

Prima del collegamento o distacco dei cavi, è necessa-
rio scollegare prima i cavi di alimentazione della batteria
e della rete!

Lunghezze e sezioni cavi

Lunghezza
Cavo
cavo
W 1
W 2 6 m –
W 3
1 m –
Collegamento sorgente di energia / utenza
Collegare l'apparecchio secondo lo schema dei collegamenti
con la sorgente d'energia (ad es. batteria, alternatore, carica-
batterie) e le utenze (ad es. frigorifero). Prestare attenzione al
corretto collegamento dei poli.
Applicare i fusibili assolutamente vicino alla sorgente
d'energia (ad es. batteria, alternatore, caricabatteria).
Utilizzare soltanto sezioni di cavi (vedi tabella) e fusibili
prescritti!
Panel MES Module A / B
Se si utilizza un pannello modulo MES A / B, connetterlo ai
collegamenti dell'apparecchio. Sul pannello è integrato un in-
terruttore principale. Un interruttore principale separato perde
la sua funzione in seguito al collegamento del pannello.
Sensore temperatura
Se utilizzate un sensore temperatura per la batteria II, incol-
latelo sulla parte frontale della batteria II (batteria d'alimen-
tazione). A tale proposito rimuovete la pellicola di protezione
nel punto di applicazione del sensore temperatura e compri-
metelo con forza sulla batteria II nella posizione desiderata
(vedi descrizione sensore temperatura). Inserite il cavo del
sensore temperatura nella presa del sensore temperatura
dell'apparecchio.
Commutatore tipo batteria
Impostare sul commutatore il tipo di batteria utilizzato (elettro-
lito liquido o gel / AGM).
32
Sezione
cavo
– 6 m 2,5 mm²
4,0 mm²
– 1 m 6,0 mm²
16,0 mm²
Collegamento interruttore principale
In caso di utilizzo del modulo B senza estensione con un pan-
nello modulo MES A / B, la spina per l'interruttore principale
separato viene inserita nel connettore bipolare del modulo B.
Scarico della trazione
Proteggere tutte le linee (p.es. verso fonti d'energia, utenze e
accessori) con i due morsetti di scarico della trazione.
Lavori conclusivi
– Controllare che tutti i collegamenti siano saldi.
– Applicare il coperchio della scatola di derivazione.
– Infine stabilire il collegamento alla rete del modulo A2.

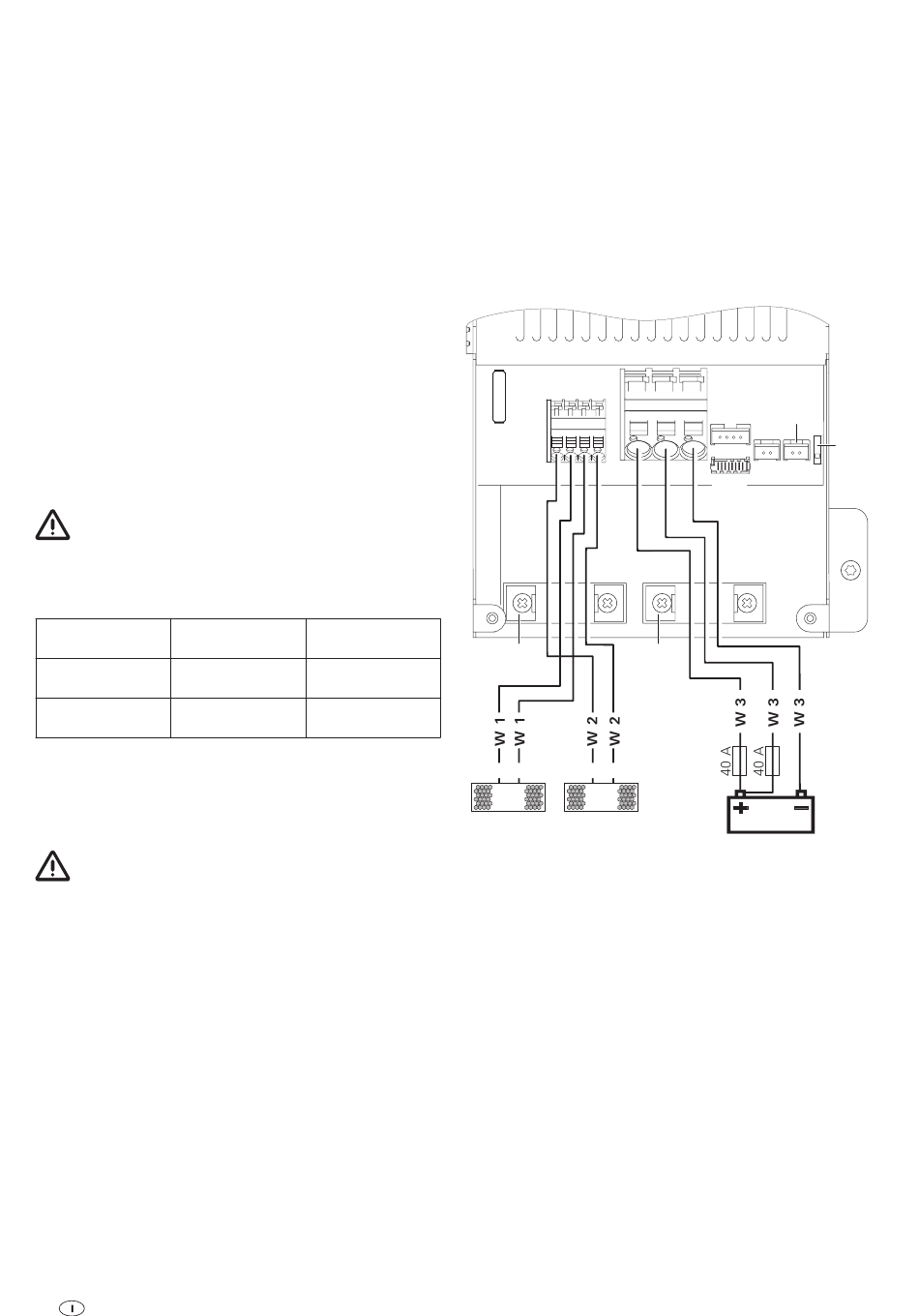

Schema dei collegamenti

X 2
X 1
+Charge
+ + - -
+Laden
Solar
1
+ –
+ –
G 1 G 2
Figura 4: Schema dei collegamenti
1 Scarico della trazione per le linee
Pannello solare G 1 max. 85 W (X 1 morsetto interno)
Pannello solare G 2 max. 85 W (X 1 morsetto esterno)
X 1 Collegamento per 2 pannelli solari (G1, G2)
X 2 Collegamento per la batteria di alimentazione
(batteria II)
X 3, 4 Collegamento per pannello modulo MES A / B (optional)
X 5 Collegamento per interruttore principale separato
(optional)
X 6 Collegamento per sonda termica (batteria II – optional)
S 1 Commutatore per il tipo di batteria a gel o AGM / elettroli-
to liquido
