Utilisation des borniers débrochables
Préparez le câble de raccordement. Les extrémités de câble
pour les petites bornes cage à ressort de tension doivent être
dénudées sur 8 – 9 mm. Les extrémités de câbles pour les
raccordements de batterie (grands borniers débrochables)
doivent être dénudées sur 12 – 13 mm. Des embouts ne sont
pas nécessaires.
La borne à ressort peut être ouverte à l'aide d'un tournevis
pour vis à tête fendue adapté.
Pour cela, introduisez le tournevis pour vis à tête fendue dans
l'ouverture carrée supérieure et poussez pour ouvrir la borne à
ressort. La pièce de serrage du ressort dans l'ouverture ronde
supérieure bascule alors vers le haut.
Insérez le câble jusqu'à la gaine isolante dans la borne à res-
sort (ouverture supérieure, ronde) et retirez le tournevis pour
vis à tête fendue. La borne à ressort se referme e le câble est
bloqué.
Répétez l'opération avec tous les raccordements :
+ Charge, + Load, - Battery, + Solar, - Solar.
Veillez à ce que les extrémités de câbles soient bien fixées
dans les borniers débrochables !

Raccordement

Avant de brancher ou de débrancher des câbles, les
câbles d'alimentation doivent être coupés de la batterie
et du réseau !
Longueurs et diamètres des câbles
Longueur
Câble
de câble
W 1
W 2 6 m –
W 3
1 m –
Raccordement source d'énergie / appareils électriques
Raccordez l'appareil à la source d'énergie (par ex. batterie,
dynamo, chargeur) et aux appareils électriques (par ex. frigo)
selon le schéma des connexions. Veillez à la bonne polarité.
Installez impérativement le fusible à proximité de la
source d'énergie (par ex. batterie, dynamo, chargeur).
Utilisez uniquement les sections de câbles et les puissances
de fusibles indiquées (voir tableau) !
Panel MES Module A / B
Si vous utilisez un panneau MES Module A / B, branchez-le
aux raccordements de l'appareil. Le commutateur principal est
intégré au panneau. Un commutateur principal séparé est mis
hors service par le raccordement du panneau.
Capteur de température
Si vous utilisez un capteur de température pour la batterie II,
collez le capteur de température à l'avant de la batterie II. Pour
cela, retirez le film de protection de la zone adhésive du cap-
teur de température et collez-le à l'emplacement souhaité sur
la batterie II en appuyant fermement (voir description capteur
de température). Branchez le câble du capteur de température
au raccordement de capteur de température de l'appareil.
Inverseur type de batterie
Réglez le type de batterie utilisé (à électrolyte liquide ou au
gel / AGM) au niveau de l'inverseur.
24
Diamètre
de câble
– 6 m 2,5 mm²
4,0 mm²
– 1 m 6,0 mm²
16,0 mm²
Raccordement du commutateur principal
Lors de l'utilisation du Module B sans extension par un pan-
neau MES Module A / B, la fiche pour le commutateur princi-
pal est branchée au raccordement à 2 pôles du Module B.
Décharge de traction
Assurer toutes les conduites (par ex. vers les sources d'énergie,
les appareils électriques et les accessoires) à l'aide des deux
pinces de décharge de traction.
Pour terminer
– Vérifiez si tous les raccordements sont bien effectués.
– Replacez le couvercle du bornier.
– Etablissez le raccordement au secteur du Module A2 en
dernier lieu.

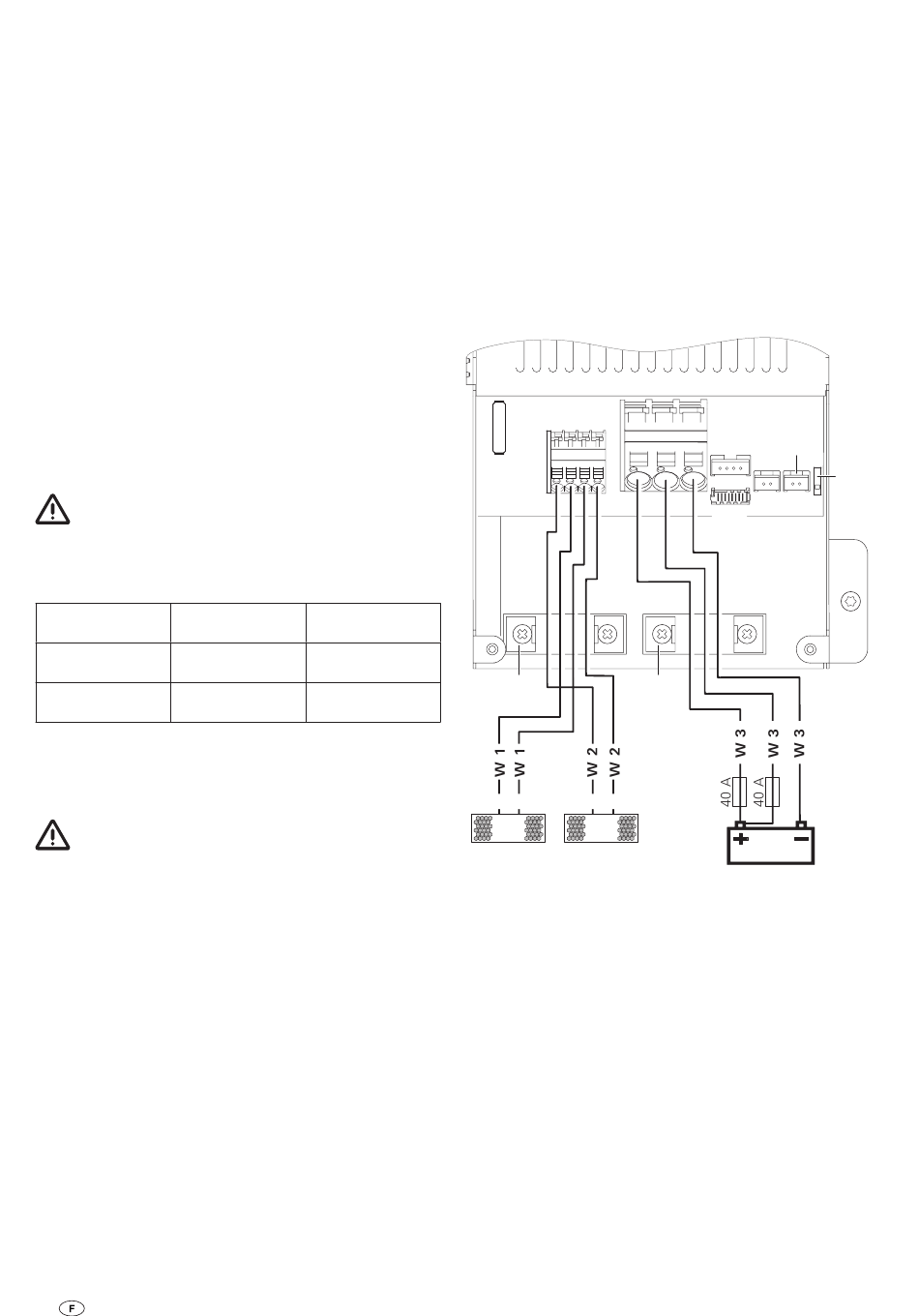

Schéma de câblage
X 2
X 1
+Charge
+ + - -
+Laden
Solar
1
+ –
+ –
G 1 G 2
Fig. 4: Schéma de câblage
1 Décharge de traction pour les conduites
G 1 Panneau solaire max. 85 W (X 1 bornes intérieures)
G 2 Panneau solaire max. 85 W (X 1 bornes extérieures)
X 1 Raccordement pour deux panneaux solaires (G1, G2)
X 2 Raccordement pour batterie d'alimentation (batterie II)
X 3, 4 Raccordement pour panneau MES Module A / B
(en option)
X 5 Raccordement pour commutateur principal séparé
(en option)
X 6 Raccordement pour capteur de température
(batterie II – en option)
S 1 Inverseur pour batterie au gel ou AGM / électrolyte liquide
X 3
X 6
Switch
AGM
Schalter Temp.
+Load -Battery
X 5 Liquid
+Verbr. -Batterie
Flussig
Battery
X 4 RS485
1
II
12 V
S 1
