Installation

3 Installation

3.1 Sicherheitshinweise

3 3
Siehe Kapitel 2 Sicherheit für allgemeine Sicherheits-
hinweise.

3.2 EMV-gerechte Installation

Befolgen Sie für eine EMV-gerechte Installation die
Anweisungen im relevanten Produkt- und Projektierungs-
handbuch des Frequenzumrichters. Weitere
Installationsrichtlinien finden Sie im Feldbus-Master-
Handbuch des SPS-Zulieferers.

3.3 Erdung

•
Stellen Sie sicher, dass alle Stationen, die im
Feldbus-Netzwerk angeschlossen sind, mit
demselben Erdpotenzial verbunden sind. Wenn
die Abstände zwischen den Stationen im Feldbus-
Netzwerk groß sind, verbinden Sie die einzelnen
Stationen mit demselben Erdpotenzial. Installieren
Sie Ausgleichskabel zwischen den Systemkompo-
nenten.
•
Stellen Sie eine Erdverbindung mit niedriger HF-
Impedanz her, zum Beispiel durch Montage des
Frequenzumrichters an einer leitfähigen
Rückwand.
•
Halten Sie die Erdungskabel so kurz wie möglich.
•
Stellen Sie eine Verbindung zwischen Kabelab-
schirmung und Frequenzumrichter mithilfe der
Metallkabelverschraubung oder der beigefügten
Klemmen her.
•
Verwenden Sie Kabel mit hoher Litzenzahl, um
elektrische Störungen zu vermindern.
3.4 Kabelführung
HINWEIS
EMV-STÖRUNGEN
Verwenden Sie abgeschirmte Kabel für Motor- und
Steuerkabel und trennen Sie Kabel für Feldbus-
Kommunikation, Motorkabel und Bremswiderstand in der
Installation. Die Nichtbeachtung dieser Vorgabe kann zu
nicht vorgesehenem Verhalten oder reduzierter Leistung
der Anlage führen. Ein Mindestabstand von 200 mm
zwischen Leistungs- und Motorkabeln sowie Steuerlei-
tungen ist erforderlich. Für Leistungsgrößen über 315 kW
ist es empfehlenswert, den Mindestabstand auf 500 mm
zu erhöhen.
6
®
VLT DeviceNet MCA 104
Danfoss A/S © Rev. 03/2015 Alle Rechte vorbehalten.
HINWEIS
Wenn das Feldbuskabel ein Motor- oder Bremswiders-
tandskabel kreuzt, stellen Sie sicher, dass die Kabel in
einem Winkel von 90° kreuzen.

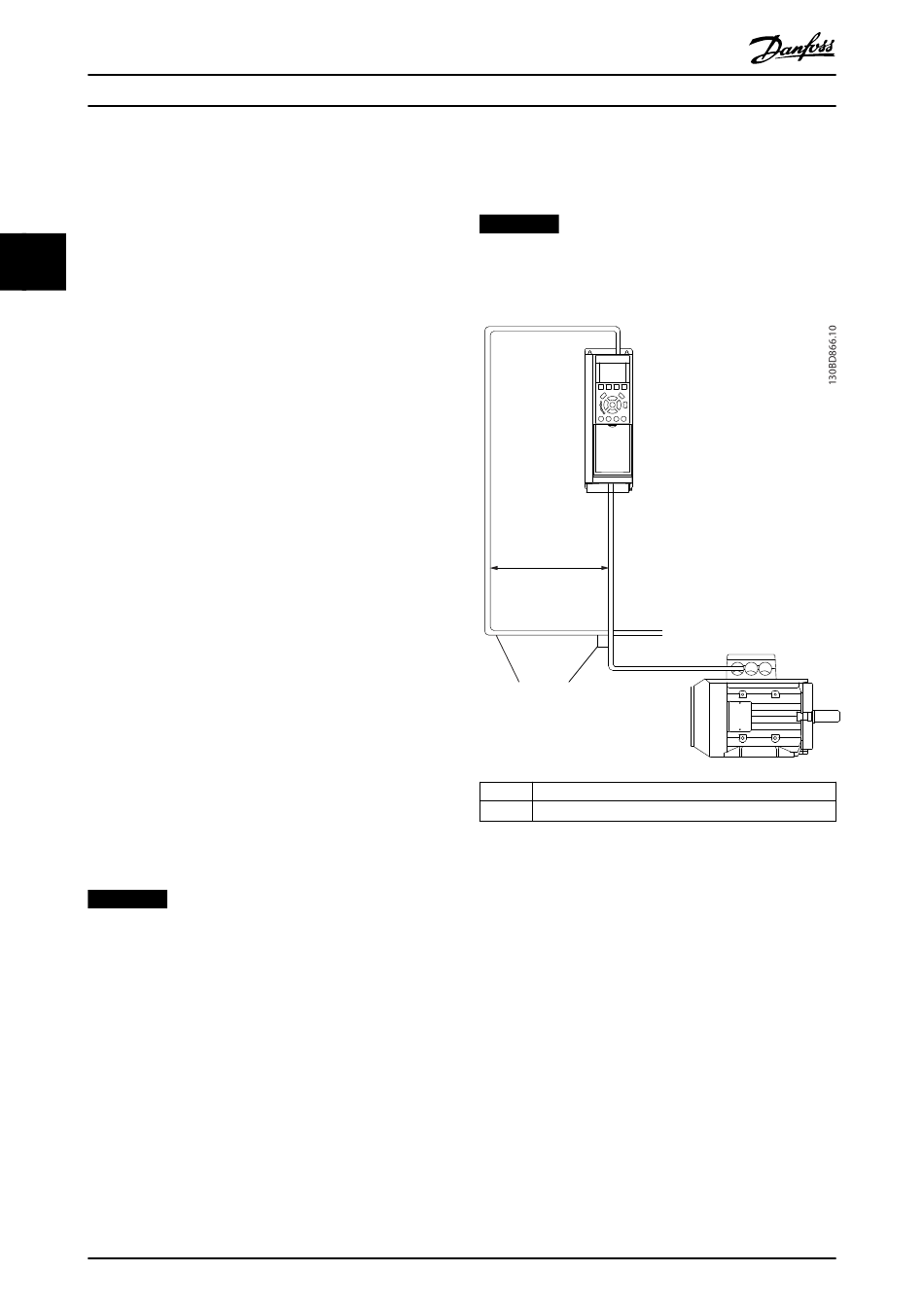

≥ 200mm
1 2
1 Feldbuskabel
2 90° kreuzen
Abbildung 3.1 Kabelführung

3.5 Montage

1. Überprüfen Sie, ob die Feldbus-Option bereits im
Frequenzumrichter montiert ist. Wenn diese
bereits montiert ist, fahren Sie mit Schritt 6 fort.
Wenn diese nicht montiert ist, fahren Sie mit
Schritt 2 fort.
2. Entfernen Sie das LCP oder die Blindabdeckung
vom Frequenzumrichter.
3. Verwenden Sie einen Schraubendreher, um die
Frontabdeckung und den LCP-Träger zu
entfernen.
MG33D503
