Installation
3 3

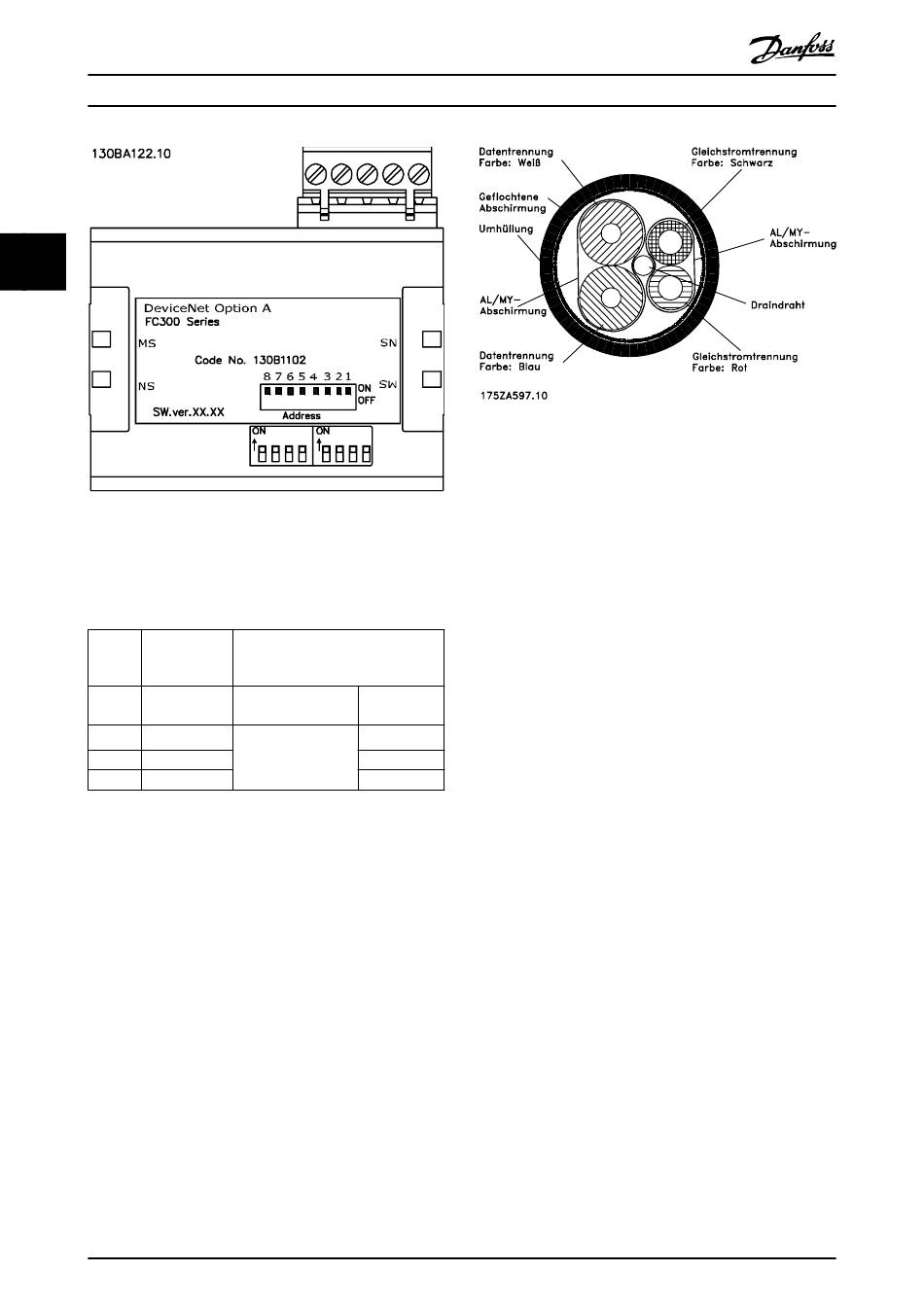

Abbildung 3.5 Position und Sequenz der Adressschalter

3.7 Elektrische Installation

3.7.1 Kabelspezifikationen

Baudrat Max. gesamte
e Kabellänge [m]
[kBaud]
125 500
250 250
500 100
Tabelle 3.2 Kabellängen
•
Verwenden Sie die Kabel gemäß den ODVA-
Spezifikationen.
•
Beachten Sie, dass es sich bei dem ODVA-
„Flachkabel" um einen ungeschirmten Kabeltyp
handelt und dass dieses nicht für die
Verwendung mit Frequenzumrichtern geeignet
ist.
8
®
VLT DeviceNet MCA 104
Abzweiglänge
Max. pro Kumulativ
Abzweigung [m] max. [m]
156
6
78
39
Danfoss A/S © Rev. 03/2015 Alle Rechte vorbehalten.
Abbildung 3.6 ODVA „Thin Cable"-Querschnitt

3.7.2 Verdrahtung

Verdrahtung für Gehäusetypen A1-A3
1. Montieren Sie den Feldbusstecker an der Feldbus-
Option (Klemmen V-, CAN_L, Drain, CAN_H, V+).
Montieren Sie für die obere Kabeleinführung die
mitgelieferte EMV-Halterung mit 2 Schrauben an
der Oberseite des Frequenzumrichters.
2. Bereiten Sie das Feldbuskabel vor, indem Sie
einen Teil der Kabelisolierung abisolieren, sodass
der Kabelschirm Kontakt mit der EMV-Halterung
hat. Halten Sie das ungeschirmte Kabel so kurz
wie möglich. Informationen zu den technischen
Daten finden Sie in Kapitel 3.7.1 Kabelspezifika-
tionen.
3. Schließen Sie die Feldbuskabeladern gemäß den
Farbkodierungen an den Adern an die Klemmen
an, siehe Abbildung 3.8.
4. Führen Sie das abisolierte Kabel zwischen den
Metallfederklemmen durch, um eine mechanische
Befestigung zu schaffen und elektrischen Kontakt
zwischen Abschirmung und Erde herzustellen.
