Installation
2
1
1 Kabelschirm
2 EMV-Halterung (nur für obere Kabeleinführung verwendet)

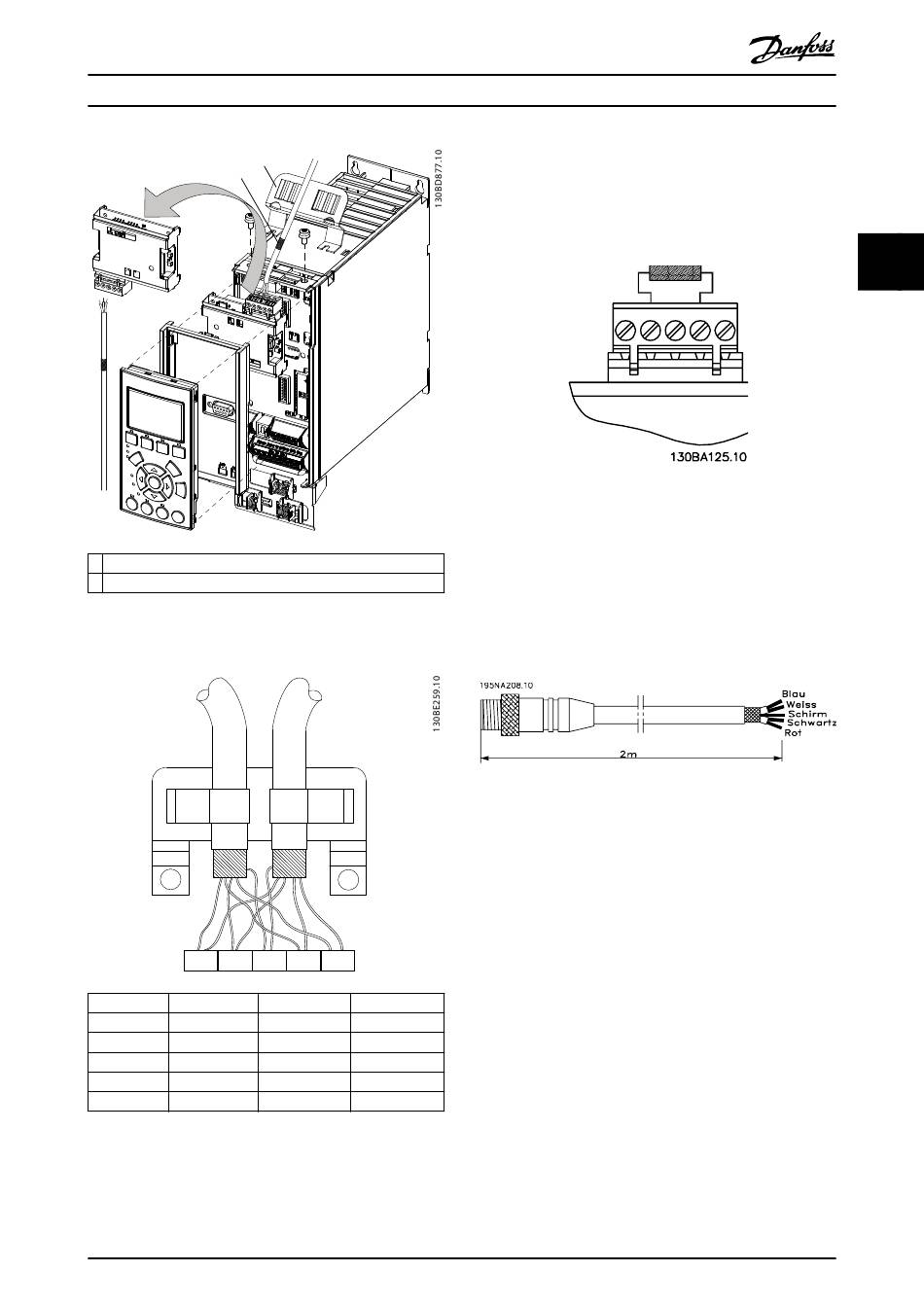

Abbildung 3.7 Verkabelung für Gehäusetypen A1-A3
5 4
TP-Nr. Anschluss Farbe
1 V- schwarz
2 CAN_L Blau
3 Drain (freiliegend)
4 CAN_H Weiß
5 V+ Rot
Abbildung 3.8 Feldbus-Kabelklemmenanschlüsse
MG33D503
Installationshandbuch
3 2 1
Bezeichnung
GND
CAN LOW
Abschirmung
CAN HIGH
+24 V
Danfoss A/S © Rev. 03/2015 Alle Rechte vorbehalten.
DeviceNet-Abschluss
Installieren Sie die Abschlusswiderstände an den Enden der
Busleitung. Montieren Sie den Widerstand zwischen
Klemme 2 (CAN_L) und Klemme 4 (CAN_H).
Die Widerstände haben die folgende Spezifikation: 121
Ohm, 1 % Metallschicht, 1/4 Watt
Abbildung 3.9 Abschlusswiderstand montiert
Abzweigkabel
Alternativ zum Spleißen von 2 Hauptleitungen im Stecker
an der Steuerkarte können Sie eine DeviceNet-Verteilerbox
oder einen T-Stecker verwenden. Für diese Installation ist
optional ein Abzweigkabel erhältlich. Bestellnummer des
Abzweigkabels: 195N3113. Es handelt sich um einen
Steckverbinder, Micro-Typ, mit drehbarer Kupplungsmutter,
in einen Micro Device-Port einpassbar.
Abbildung 3.10 Abzweigkabel
Verkabelungsverfahren für Gehäusetypen A4-A5, B1-B4
und C1-C4
1. Drücken Sie das Kabel durch die Kabelverschrau-
bungen.
2. Montieren Sie den Feldbusstecker an der Feldbus-
Option (Klemmen V-, CAN_L, Drain, CAN_H, V+).
3. Bereiten Sie das Feldbuskabel vor, indem Sie
einen Teil der Kabelisolierung abisolieren. Halten
Sie das ungeschirmte Kabel so kurz wie möglich.
Informationen zu den technischen Daten finden
Sie in Kapitel 3.7.1 Kabelspezifikationen.
4. Schließen Sie die Feldbuskabeladern gemäß den
Farbkodierungen an den Adern an die Klemmen
an, siehe Abbildung 3.8.
5. Befestigen Sie den Kabelschirm mit einer
Kabelschelle oder einem Kabelbinder an der
Metallgrundplatte, siehe Abbildung 3.11.
6. Ziehen Sie die Kabelverschraubungen fest.
