8 | Module und ihre Funktion
3.3
Funktionsmodul FM442/CMM 920 (Zusatz-
ausstattung)
Das Modul FM442/CMM 920 regelt 2 voneinander unabhängige
gemischte Heizkreise. Das Modul kann mehrmals im Regelgerät ein-
gesetzt werden.
Die Handschalter auf dem Modul haben nur Service- und Wartungs-
funktionen und wirken ausschließlich auf die 230-V-Ausgänge.
Wenn sich die Handschalter nicht in Stellung AUT befinden, wird im
Display der Bedieneinheit Störung angezeigt.
Die Regelfunktionen laufen während des Handbetriebs eingeschränkt
weiter.
▶ Bei vorübergehender Abwesenheit die Urlaubs-
funktion zum Abschalten der Heizungsanlage nutzen
( Bedienungsanleitung des Regelgeräts).

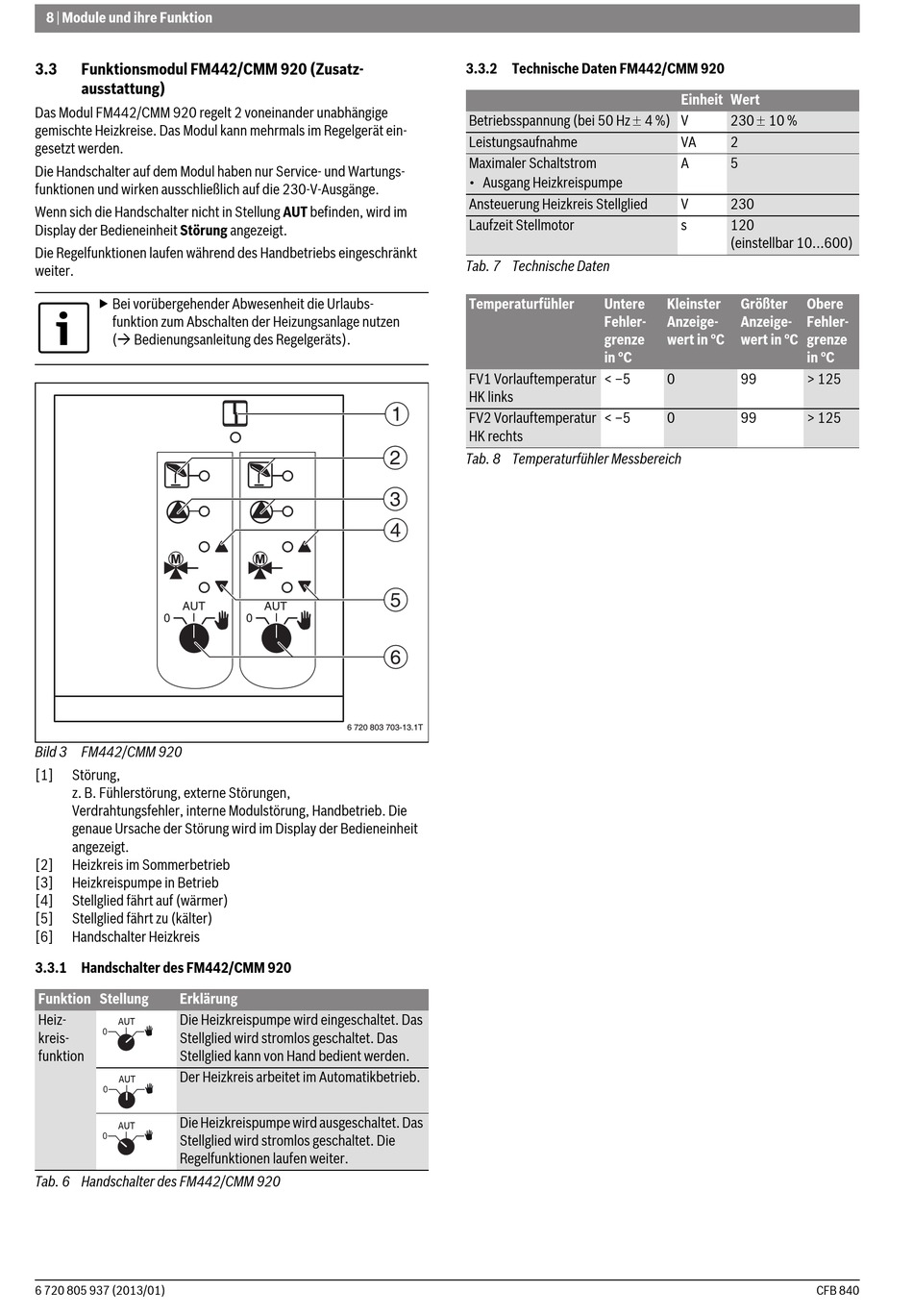

Bild 3 FM442/CMM 920
[1]
Störung,
z. B. Fühlerstörung, externe Störungen,
Verdrahtungsfehler, interne Modulstörung, Handbetrieb. Die
genaue Ursache der Störung wird im Display der Bedieneinheit
angezeigt.
[2]
Heizkreis im Sommerbetrieb
[3]
Heizkreispumpe in Betrieb
[4]
Stellglied fährt auf (wärmer)
[5]
Stellglied fährt zu (kälter)
[6]
Handschalter Heizkreis
3.3.1 Handschalter des FM442/CMM 920
Funktion Stellung
Erklärung
Heiz-
Die Heizkreispumpe wird eingeschaltet. Das
kreis-
Stellglied wird stromlos geschaltet. Das
funktion
Stellglied kann von Hand bedient werden.
Der Heizkreis arbeitet im Automatikbetrieb.
Die Heizkreispumpe wird ausgeschaltet. Das
Stellglied wird stromlos geschaltet. Die
Regelfunktionen laufen weiter.
Tab. 6 Handschalter des FM442/CMM 920
6 720 805 937 (2013/01)
3.3.2 Technische Daten FM442/CMM 920
Betriebsspannung (bei 50 Hz 4 %) V
Leistungsaufnahme
Maximaler Schaltstrom
• Ausgang Heizkreispumpe
Ansteuerung Heizkreis Stellglied
Laufzeit Stellmotor
Tab. 7 Technische Daten
Temperaturfühler
FV1 Vorlauftemperatur
HK links
1
FV2 Vorlauftemperatur
HK rechts
2
Tab. 8 Temperaturfühler Messbereich
3
4
5
6
6 720 803 703-13.1T
Einheit Wert
230 10 %
VA
2
A
5
V
230
s
120
(einstellbar 10...600)
Untere
Kleinster
Größter
Fehler-
Anzeige-
Anzeige-
grenze
wert in °C
wert in °C
in °C
< –5
0
99
< –5
0
99
Obere
Fehler-
grenze
in °C
> 125
> 125
CFB 840
