5.2
Controllermodul CM431
Regelgerät-Adresse einstellen
Wenn mehrere Regelgeräte im Verbund miteinander
arbeiten, muss jedes am Verbund beteiligte Regelgerät
eine andere Adresse erhalten. Bei Doppelbelegung einer
Adresse wird eine Störung im Display der Bedieneinheit
angezeigt.
Die Adresseinstellung [1] befindet sich am Regelgerät auf dem
Controllermodul hinter der Bedieneinheit.
▶ Bedieneinheit abnehmen.
▶ Regelgerät-Adresse einstellen (z. B. mit einem Schraubendreher).

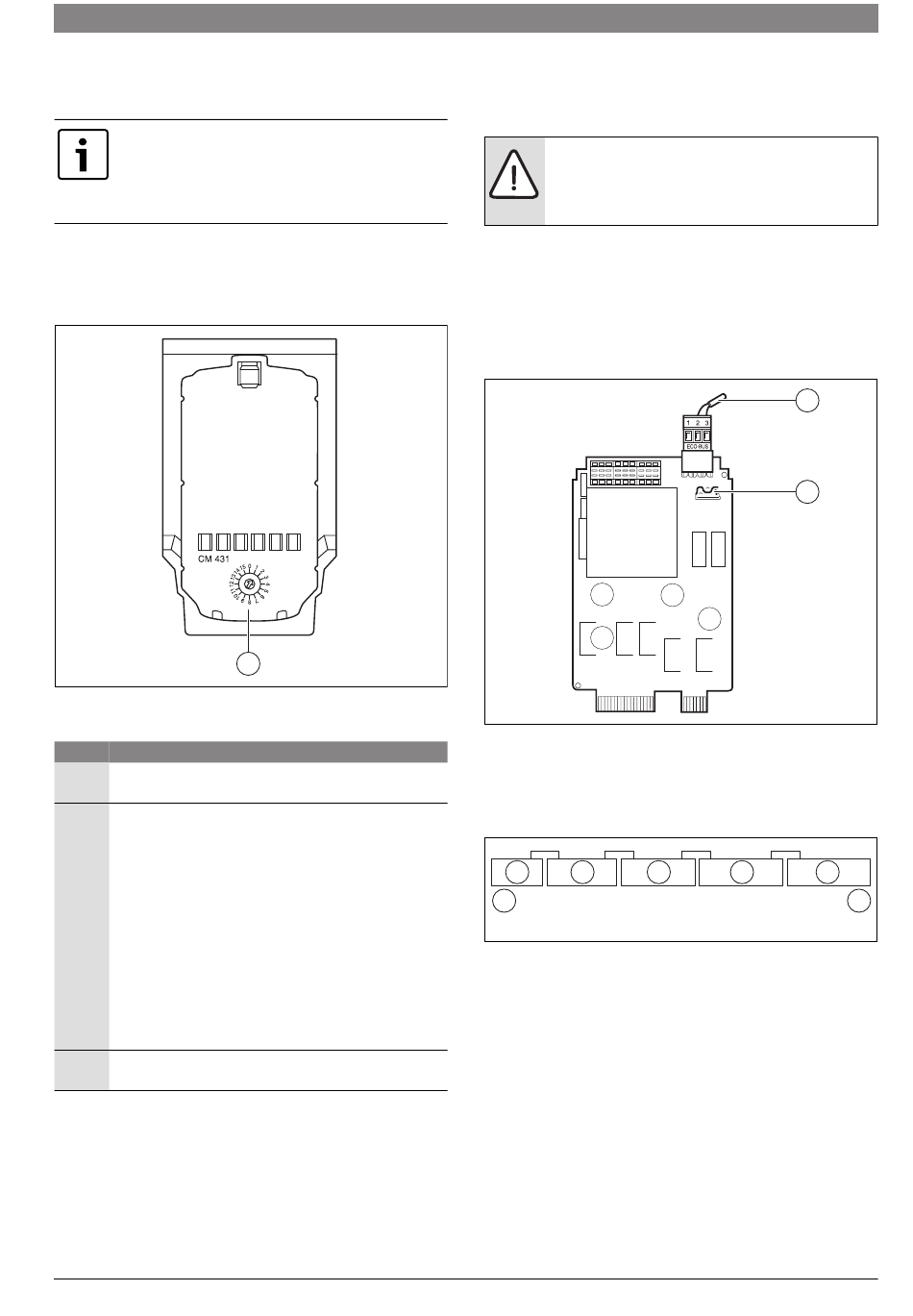

Bild 12 Adresseinstellung
[1]
Adresseinstellung
Adresse Beschreibung
0
Autarkes Regelgerät (Grundeinstellung):
• Das Regelgerät arbeitet alleine.
1
Master (Führungsregelgerät):
• Der Master steuert den Kessel an.
• Der Außentemperaturfühler ist immer am Master anzu-
schließen.
• Der Master überwacht den ECOCAN-BUS, der die Regel-
geräte miteinander verbindet.
• Der Master erkennt, wenn eine Doppeladressierung vor-
liegt. Im Display der Bedieneinheit wird eine Störung
angezeigt.
• Alle Regelgeräte des Verbunds übergeben ihre Sollwerte
an den Master. Der Master bildet daraus den Gesamt-Soll-
wert.
• In jedem Verbund ist nur 1 Master zulässig!
2...15
Slave (dem Master untergeordnete Regelgeräte):
• Nicht anwendbar für Regelgerät CFB 840.
Tab. 10 Regelgerät-Adressen
CFB 840
1
6 720 803 703-05.1T
5.3
Netzmodul NM482
Abschlusswiderstand bei der Verbindung von mehreren
Regelgeräten
GEFAHR: Lebensgefahr durch Stromschlag!
▶ Vor dem Öffnen des Geräts: Netzspannung allpolig
stromlos schalten und gegen unbeabsichtigtes
Wiedereinschalten sichern.
Um zwischen mehreren Regelgeräten eine störungsfreie Datenüber-
tragung sicherzustellen, muss bei den beiden Regelgeräten, die am
weitesten voneinander entfernt sind, ein Abschlusswiderstand
zugeschaltet werden.
Der Abschlusswiderstand befindet sich auf der Bauteilseite des Netz-
moduls (im Regelgerät hinter dem Controllermodul). Der Abschluss-
widerstand wird mit dem Hakenschalter [2] eingeschaltet.
Bild 13 NM482
[1]
ECOCAN-BUS
[2]
Hakenschalter (für Abschlusswiderstand)
Grundeinstellung: Hakenschalter offen = Abschlusswiderstand nicht
eingelegt
1
1
1
2
Bild 14 Beispiel für die Zuschaltung des Abschlusswiderstands bei
mehreren Regelgeräten
[1]
Regelgerät
[2]
Abschlusswiderstand einlegen
Einstellungen am Regelgerät | 13
1
2
6 720 803 703-06.1T
1
1
6 720 803 703-07.2T
