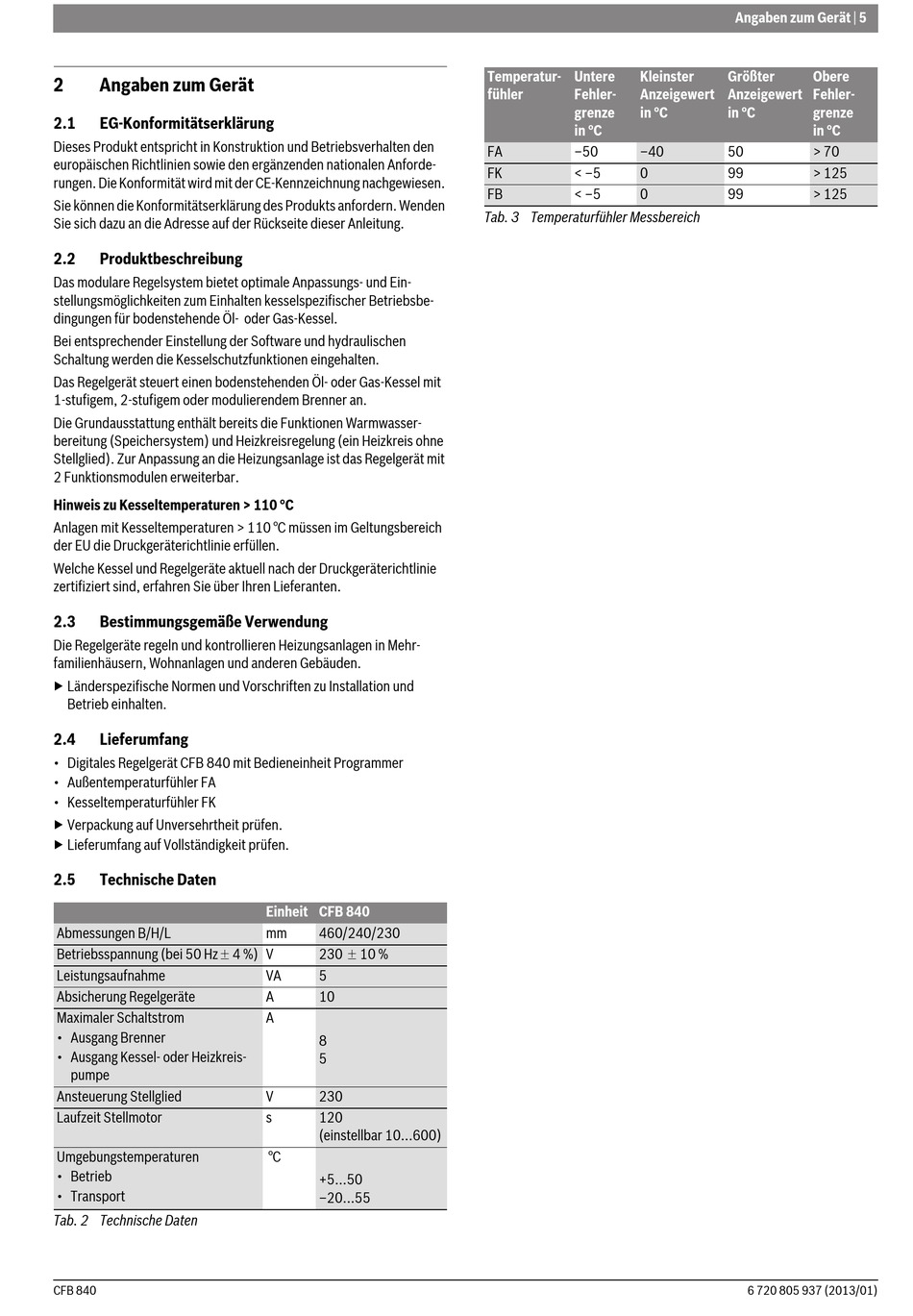

2
Angaben zum Gerät
2.1
EG-Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den
europäischen Richtlinien sowie den ergänzenden nationalen Anforde-
rungen. Die Konformität wird mit der CE-Kennzeichnung nachgewiesen.
Sie können die Konformitätserklärung des Produkts anfordern. Wenden
Sie sich dazu an die Adresse auf der Rückseite dieser Anleitung.
2.2
Produktbeschreibung
Das modulare Regelsystem bietet optimale Anpassungs- und Ein-
stellungsmöglichkeiten zum Einhalten kesselspezifischer Betriebsbe-
dingungen für bodenstehende Öl- oder Gas-Kessel.
Bei entsprechender Einstellung der Software und hydraulischen
Schaltung werden die Kesselschutzfunktionen eingehalten.
Das Regelgerät steuert einen bodenstehenden Öl- oder Gas-Kessel mit
1-stufigem, 2-stufigem oder modulierendem Brenner an.
Die Grundausstattung enthält bereits die Funktionen Warmwasser-
bereitung (Speichersystem) und Heizkreisregelung (ein Heizkreis ohne
Stellglied). Zur Anpassung an die Heizungsanlage ist das Regelgerät mit
2 Funktionsmodulen erweiterbar.
Hinweis zu Kesseltemperaturen > 110 °C
Anlagen mit Kesseltemperaturen > 110 °C müssen im Geltungsbereich
der EU die Druckgeräterichtlinie erfüllen.
Welche Kessel und Regelgeräte aktuell nach der Druckgeräterichtlinie
zertifiziert sind, erfahren Sie über Ihren Lieferanten.
2.3
Bestimmungsgemäße Verwendung
Die Regelgeräte regeln und kontrollieren Heizungsanlagen in Mehr-
familienhäusern, Wohnanlagen und anderen Gebäuden.
▶ Länderspezifische Normen und Vorschriften zu Installation und
Betrieb einhalten.
2.4
Lieferumfang
• Digitales Regelgerät CFB 840 mit Bedieneinheit Programmer
• Außentemperaturfühler FA
• Kesseltemperaturfühler FK
▶ Verpackung auf Unversehrtheit prüfen.
▶ Lieferumfang auf Vollständigkeit prüfen.
2.5
Technische Daten
Abmessungen B/H/L
Betriebsspannung (bei 50 Hz 4 %) V
Leistungsaufnahme
Absicherung Regelgeräte
Maximaler Schaltstrom
• Ausgang Brenner
• Ausgang Kessel- oder Heizkreis-
pumpe
Ansteuerung Stellglied
Laufzeit Stellmotor
Umgebungstemperaturen
• Betrieb
• Transport
Tab. 2 Technische Daten
CFB 840
Einheit CFB 840
mm
460/240/230
230 10 %
VA
5
A
10
A
8
5
V
230
s
120
(einstellbar 10...600)
°C
+5...50
–20...55
Temperatur-
Untere
Kleinster
fühler
Fehler-
Anzeigewert
grenze
in °C
in °C
FA
–50
–40
FK
< –5
0
FB
< –5
0
Tab. 3 Temperaturfühler Messbereich
Angaben zum Gerät | 5
Größter
Obere
Anzeigewert
Fehler-
in °C
grenze
in °C
50
> 70
99
> 125
99
> 125
6 720 805 937 (2013/01)
