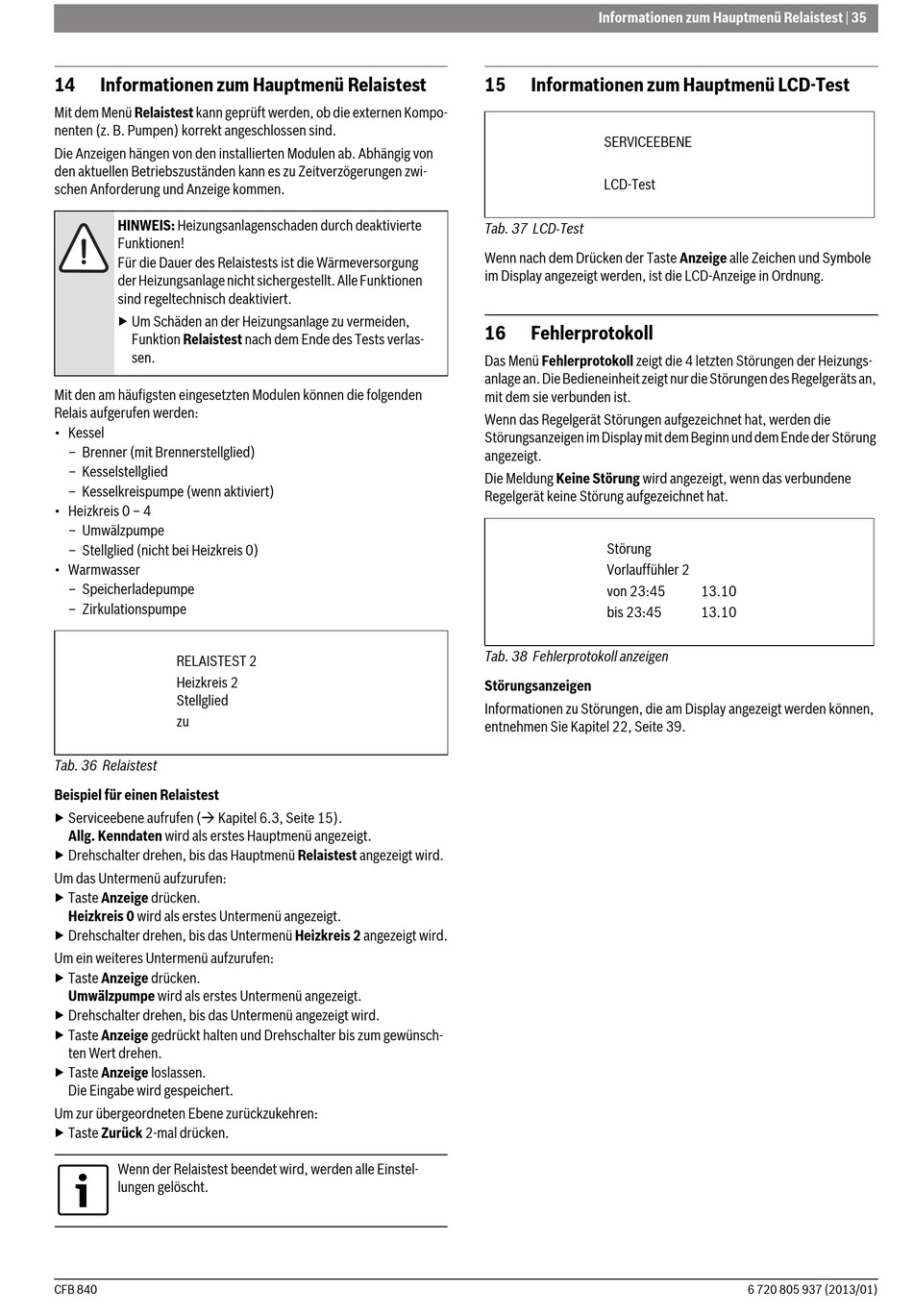

14
Informationen zum Hauptmenü Relaistest
Mit dem Menü Relaistest kann geprüft werden, ob die externen Kompo-
nenten (z. B. Pumpen) korrekt angeschlossen sind.
Die Anzeigen hängen von den installierten Modulen ab. Abhängig von
den aktuellen Betriebszuständen kann es zu Zeitverzögerungen zwi-
schen Anforderung und Anzeige kommen.
HINWEIS: Heizungsanlagenschaden durch deaktivierte
Funktionen!
Für die Dauer des Relaistests ist die Wärmeversorgung
der Heizungsanlage nicht sichergestellt. Alle Funktionen
sind regeltechnisch deaktiviert.
▶ Um Schäden an der Heizungsanlage zu vermeiden,
Funktion Relaistest nach dem Ende des Tests verlas-
sen.
Mit den am häufigsten eingesetzten Modulen können die folgenden
Relais aufgerufen werden:
• Kessel
– Brenner (mit Brennerstellglied)
– Kesselstellglied
– Kesselkreispumpe (wenn aktiviert)
• Heizkreis 0 – 4
– Umwälzpumpe
– Stellglied (nicht bei Heizkreis 0)
• Warmwasser
– Speicherladepumpe
– Zirkulationspumpe
RELAISTEST 2
Heizkreis 2
Stellglied
zu
Tab. 36 Relaistest
Beispiel für einen Relaistest
▶ Serviceebene aufrufen ( Kapitel 6.3, Seite 15).
Allg. Kenndaten wird als erstes Hauptmenü angezeigt.
▶ Drehschalter drehen, bis das Hauptmenü Relaistest angezeigt wird.
Um das Untermenü aufzurufen:
▶ Taste Anzeige drücken.
Heizkreis 0 wird als erstes Untermenü angezeigt.
▶ Drehschalter drehen, bis das Untermenü Heizkreis 2 angezeigt wird.
Um ein weiteres Untermenü aufzurufen:
▶ Taste Anzeige drücken.
Umwälzpumpe wird als erstes Untermenü angezeigt.
▶ Drehschalter drehen, bis das Untermenü angezeigt wird.
▶ Taste Anzeige gedrückt halten und Drehschalter bis zum gewünsch-
ten Wert drehen.
▶ Taste Anzeige loslassen.
Die Eingabe wird gespeichert.
Um zur übergeordneten Ebene zurückzukehren:
▶ Taste Zurück 2-mal drücken.
Wenn der Relaistest beendet wird, werden alle Einstel-
lungen gelöscht.
CFB 840
Informationen zum Hauptmenü Relaistest | 35
15
Informationen zum Hauptmenü LCD-Test
SERVICEEBENE
LCD-Test
Tab. 37 LCD-Test
Wenn nach dem Drücken der Taste Anzeige alle Zeichen und Symbole
im Display angezeigt werden, ist die LCD-Anzeige in Ordnung.
16
Fehlerprotokoll
Das Menü Fehlerprotokoll zeigt die 4 letzten Störungen der Heizungs-
anlage an. Die Bedieneinheit zeigt nur die Störungen des Regelgeräts an,
mit dem sie verbunden ist.
Wenn das Regelgerät Störungen aufgezeichnet hat, werden die
Störungsanzeigen im Display mit dem Beginn und dem Ende der Störung
angezeigt.
Die Meldung Keine Störung wird angezeigt, wenn das verbundene
Regelgerät keine Störung aufgezeichnet hat.
Störung
Vorlauffühler 2
von 23:45
bis 23:45
Tab. 38 Fehlerprotokoll anzeigen
Störungsanzeigen
Informationen zu Störungen, die am Display angezeigt werden können,
entnehmen Sie Kapitel 22, Seite 39.
13.10
13.10
6 720 805 937 (2013/01)
