3.2
Zentralmodul ZM422
Das Modul ZM422 gehört zur Grundausstattung des Regelgeräts. Die
Handschalter auf dem Modul haben nur Service- und Wartungs-
funktionen und wirken ausschließlich auf die 230-V-Ausgänge.
Wenn sich die Handschalter nicht in Stellung AUT befinden, wird im
Display der Bedieneinheit Störung angezeigt.
Die Regelfunktionen laufen während des Handbetriebs eingeschränkt
weiter.
▶ Bei vorübergehender Abwesenheit die Urlaubs-
funktion zum Abschalten der Heizungsanlage nutzen
( Bedienungsanleitung des Regelgeräts).
12
11
10
9
8
7

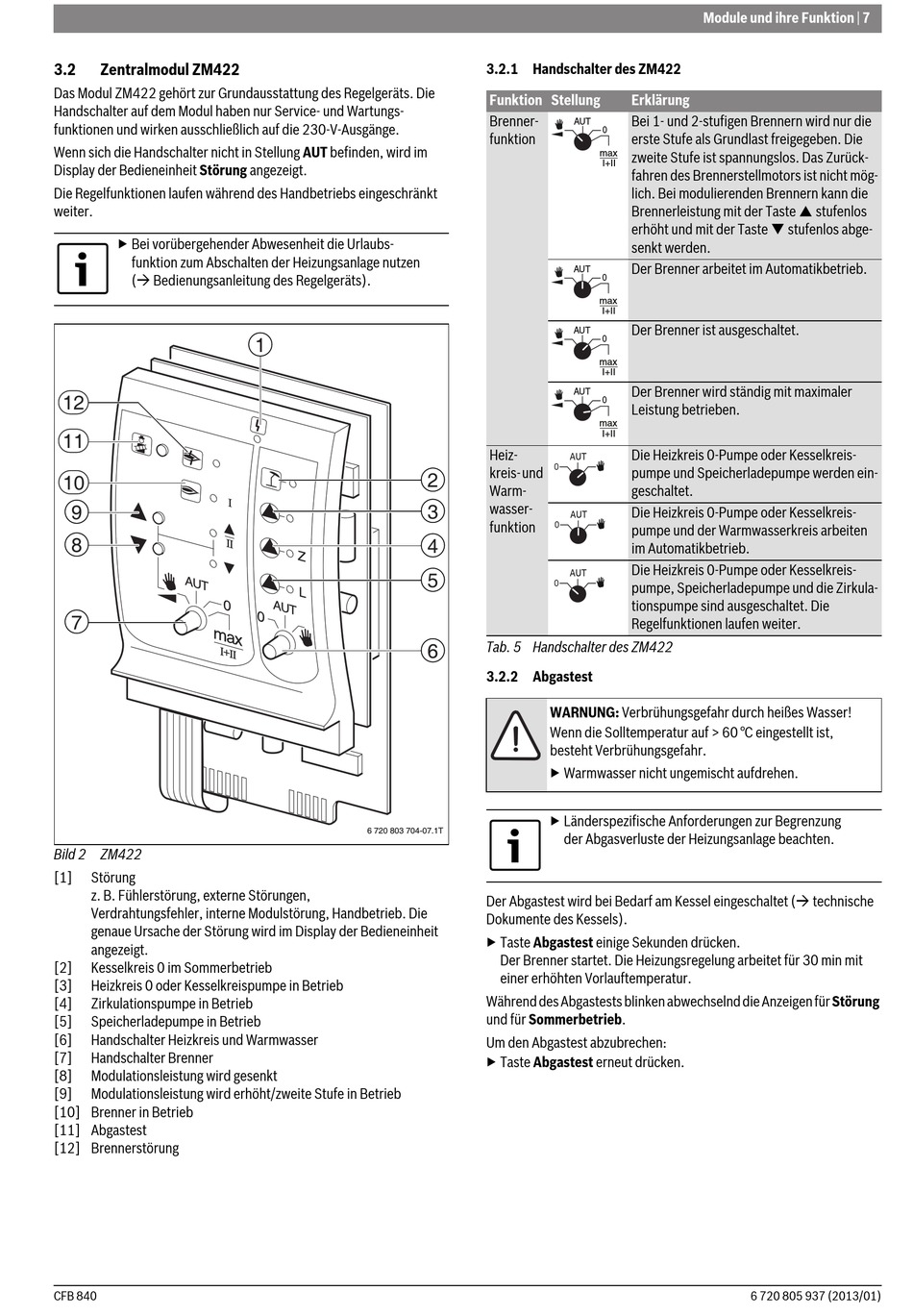

Bild 2 ZM422
[1]
Störung
z. B. Fühlerstörung, externe Störungen,
Verdrahtungsfehler, interne Modulstörung, Handbetrieb. Die
genaue Ursache der Störung wird im Display der Bedieneinheit
angezeigt.
[2]
Kesselkreis 0 im Sommerbetrieb
[3]
Heizkreis 0 oder Kesselkreispumpe in Betrieb
[4]
Zirkulationspumpe in Betrieb
[5]
Speicherladepumpe in Betrieb
[6]
Handschalter Heizkreis und Warmwasser
[7]
Handschalter Brenner
[8]
Modulationsleistung wird gesenkt
[9]
Modulationsleistung wird erhöht/zweite Stufe in Betrieb
[10] Brenner in Betrieb
[11] Abgastest
[12] Brennerstörung
CFB 840
1
2
3
4
5
6
6 720 803 704-07.1T
3.2.1 Handschalter des ZM422
Funktion Stellung
Erklärung
Brenner-
Bei 1- und 2-stufigen Brennern wird nur die
AUT
0
funktion
erste Stufe als Grundlast freigegeben. Die
max
zweite Stufe ist spannungslos. Das Zurück-
I+II
fahren des Brennerstellmotors ist nicht mög-
lich. Bei modulierenden Brennern kann die
Brennerleistung mit der Taste stufenlos
erhöht und mit der Taste stufenlos abge-
senkt werden.
Der Brenner arbeitet im Automatikbetrieb.
AUT
0
max
I+II
Der Brenner ist ausgeschaltet.
AUT
0
max
I+II
Der Brenner wird ständig mit maximaler
AUT
0
Leistung betrieben.
max
I+II
Heiz-
Die Heizkreis 0-Pumpe oder Kesselkreis-
kreis- und
pumpe und Speicherladepumpe werden ein-
Warm-
geschaltet.
wasser-
Die Heizkreis 0-Pumpe oder Kesselkreis-
funktion
pumpe und der Warmwasserkreis arbeiten
im Automatikbetrieb.
Die Heizkreis 0-Pumpe oder Kesselkreis-
pumpe, Speicherladepumpe und die Zirkula-
tionspumpe sind ausgeschaltet. Die
Regelfunktionen laufen weiter.
Tab. 5 Handschalter des ZM422
3.2.2 Abgastest
WARNUNG: Verbrühungsgefahr durch heißes Wasser!
Wenn die Solltemperatur auf > 60 °C eingestellt ist,
besteht Verbrühungsgefahr.
▶ Warmwasser nicht ungemischt aufdrehen.
▶ Länderspezifische Anforderungen zur Begrenzung
der Abgasverluste der Heizungsanlage beachten.
Der Abgastest wird bei Bedarf am Kessel eingeschaltet ( technische
Dokumente des Kessels).
▶ Taste Abgastest einige Sekunden drücken.
Der Brenner startet. Die Heizungsregelung arbeitet für 30 min mit
einer erhöhten Vorlauftemperatur.
Während des Abgastests blinken abwechselnd die Anzeigen für Störung
und für Sommerbetrieb.
Um den Abgastest abzubrechen:
▶ Taste Abgastest erneut drücken.
Module und ihre Funktion | 7
6 720 805 937 (2013/01)
