6 | Informationen für den Fachmann
4.3 Kesselbetriebsmodul ZM427/CME 930 (Zusatz-
ausstattung)
HINWEIS: Sachschaden durch Nichtbeachten weiterer
Anleitungen!
▶ Anleitungen der Kessel und aller installierten Bauteile
beachten.
Die Einstellung und die Bedienung des Kesselbetriebs-
moduls sind in den Dokumenten des Moduls beschrie-
ben.
Das Modul stellt die Kesseltemperatur für Niedertemperatur-Kessel oder
Ecostream-Kessel sicher. Dies erfolgt durch Ansteuerung eines Stell-
glieds und einer Kesselkreispumpe.
▶ Einstellungen auf der Leiterplatte beachten.
9
8
7
6
m a x
I + I I

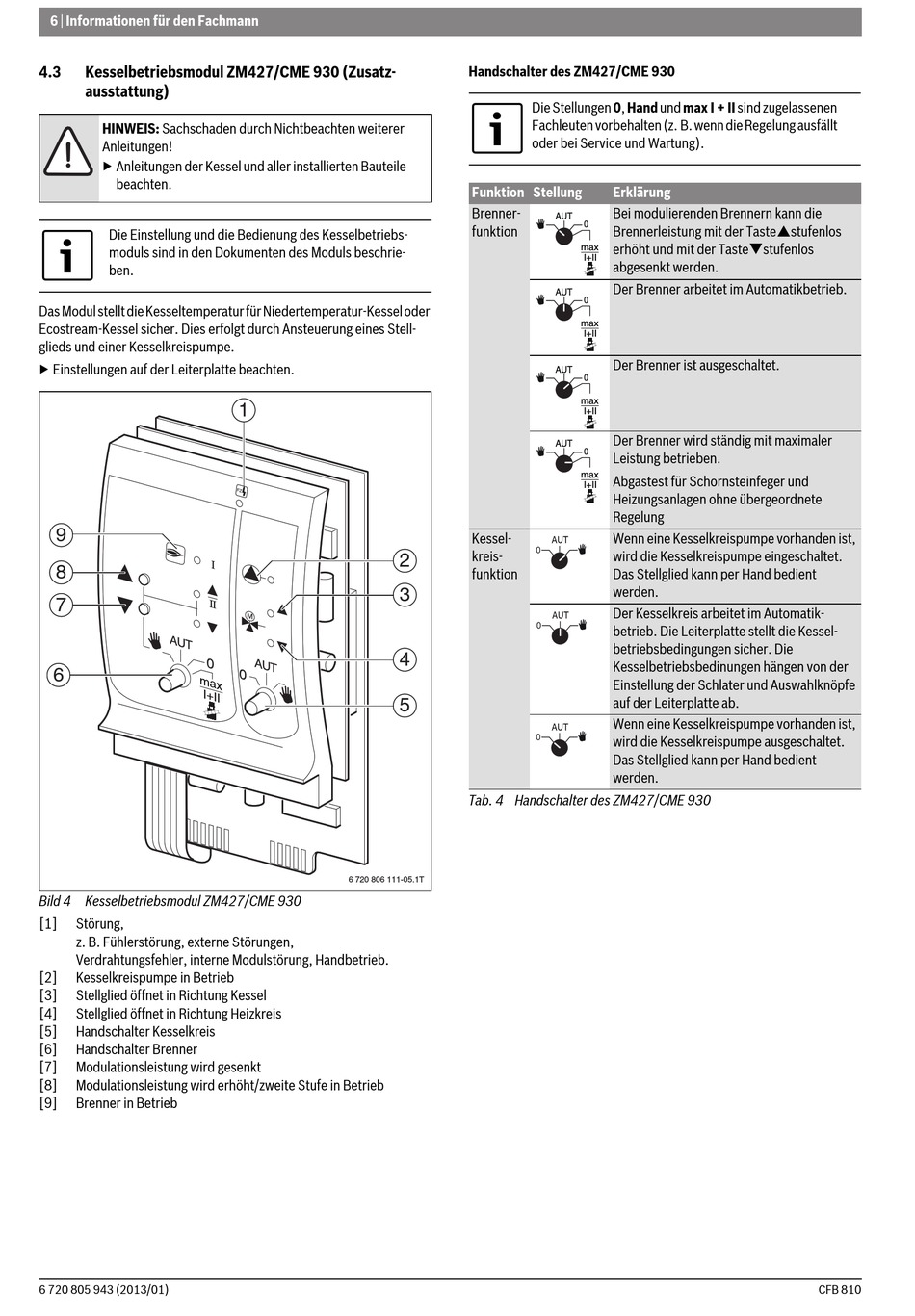

Bild 4 Kesselbetriebsmodul ZM427/CME 930
[1] Störung,
z. B. Fühlerstörung, externe Störungen,
Verdrahtungsfehler, interne Modulstörung, Handbetrieb.
[2] Kesselkreispumpe in Betrieb
[3] Stellglied öffnet in Richtung Kessel
[4] Stellglied öffnet in Richtung Heizkreis
[5] Handschalter Kesselkreis
[6] Handschalter Brenner
[7] Modulationsleistung wird gesenkt
[8] Modulationsleistung wird erhöht/zweite Stufe in Betrieb
[9] Brenner in Betrieb
6 720 805 943 (2013/01)
1
2
3
4
5
6 720 806 111-05.1T
Handschalter des ZM427/CME 930
Die Stellungen 0, Hand und max I + II sind zugelassenen
Fachleuten vorbehalten (z. B. wenn die Regelung ausfällt
oder bei Service und Wartung).
Funktion Stellung Erklärung
Brenner- Bei modulierenden Brennern kann die
AUT
0
funktion Brennerleistung mit der Tastestufenlos
erhöht und mit der Tastestufenlos
max
I+II
abgesenkt werden.
Der Brenner arbeitet im Automatikbetrieb.
AUT
0
max
I+II
Der Brenner ist ausgeschaltet.
AUT
0
max
I+II
Der Brenner wird ständig mit maximaler
AUT
0
Leistung betrieben.
max
Abgastest für Schornsteinfeger und
I+II
Heizungsanlagen ohne übergeordnete
Regelung
Kessel- Wenn eine Kesselkreispumpe vorhanden ist,
kreis- wird die Kesselkreispumpe eingeschaltet.
funktion Das Stellglied kann per Hand bedient
werden.
Der Kesselkreis arbeitet im Automatik-
betrieb. Die Leiterplatte stellt die Kessel-
betriebsbedingungen sicher. Die
Kesselbetriebsbedinungen hängen von der
Einstellung der Schlater und Auswahlknöpfe
auf der Leiterplatte ab.
Wenn eine Kesselkreispumpe vorhanden ist,
wird die Kesselkreispumpe ausgeschaltet.
Das Stellglied kann per Hand bedient
werden.
Tab. 4 Handschalter des ZM427/CME 930
CFB 810
