42 | Anhang

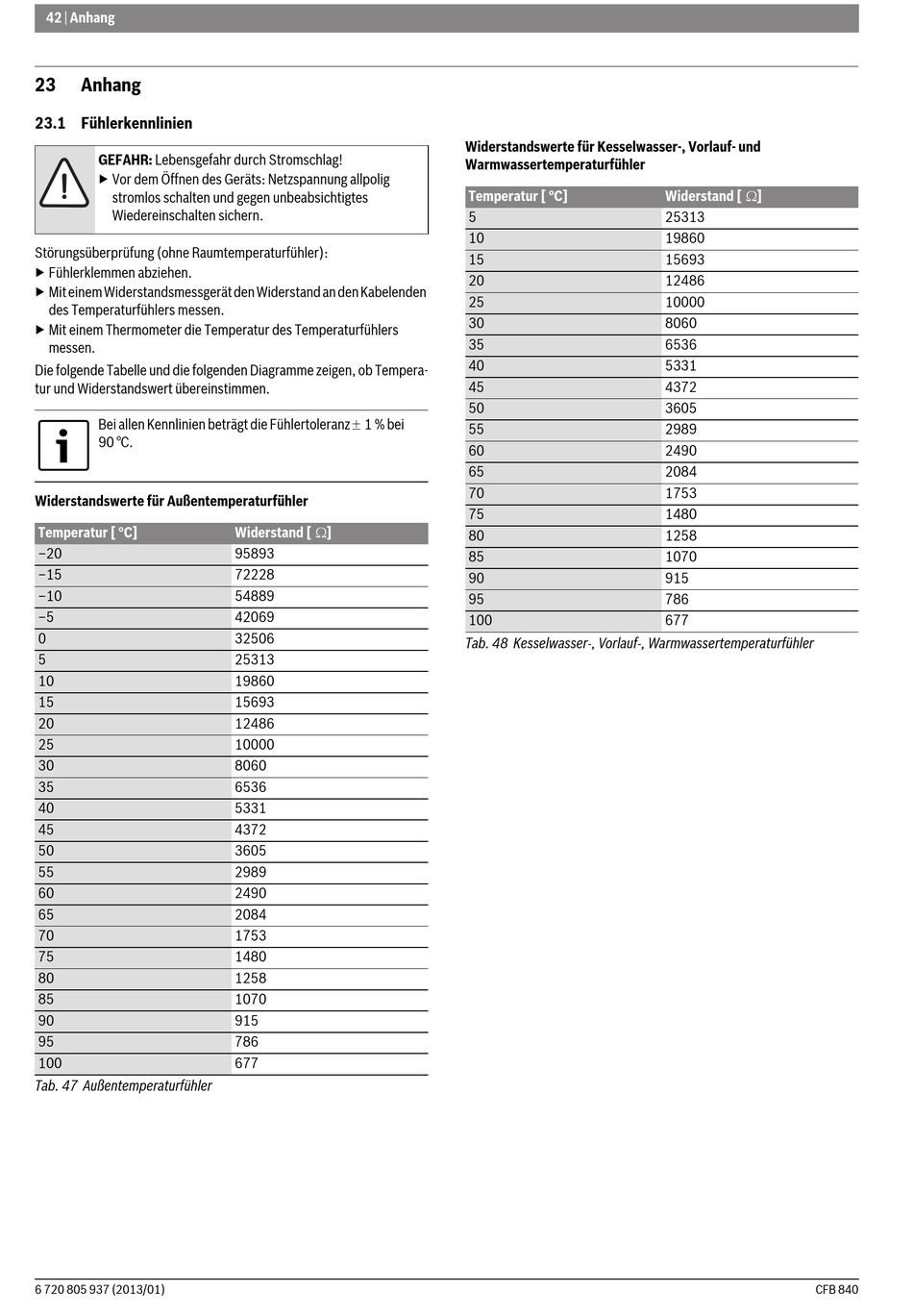

23 Anhang
23.1 Fühlerkennlinien
GEFAHR: Lebensgefahr durch Stromschlag!
▶ Vor dem Öffnen des Geräts: Netzspannung allpolig
stromlos schalten und gegen unbeabsichtigtes
Wiedereinschalten sichern.
Störungsüberprüfung (ohne Raumtemperaturfühler):
▶ Fühlerklemmen abziehen.
▶ Mit einem Widerstandsmessgerät den Widerstand an den Kabelenden
des Temperaturfühlers messen.
▶ Mit einem Thermometer die Temperatur des Temperaturfühlers
messen.
Die folgende Tabelle und die folgenden Diagramme zeigen, ob Tempera-
tur und Widerstandswert übereinstimmen.
Bei allen Kennlinien beträgt die Fühlertoleranz 1 % bei
90 °C.
Widerstandswerte für Außentemperaturfühler
Temperatur [ °C]
–20
–15
–10
–5
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
Tab. 47 Außentemperaturfühler
6 720 805 937 (2013/01)
Widerstand []
95893
72228
54889
42069
32506
25313
19860
15693
12486
10000
8060
6536
5331
4372
3605
2989
2490
2084
1753
1480
1258
1070
915
786
677
Widerstandswerte für Kesselwasser-, Vorlauf- und
Warmwassertemperaturfühler
Temperatur [ °C]
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
Tab. 48 Kesselwasser-, Vorlauf-, Warmwassertemperaturfühler
Widerstand []
25313
19860
15693
12486
10000
8060
6536
5331
4372
3605
2989
2490
2084
1753
1480
1258
1070
915
786
677
CFB 840
