Inhaltszusammenfassung für Bosch AMC2-4R4

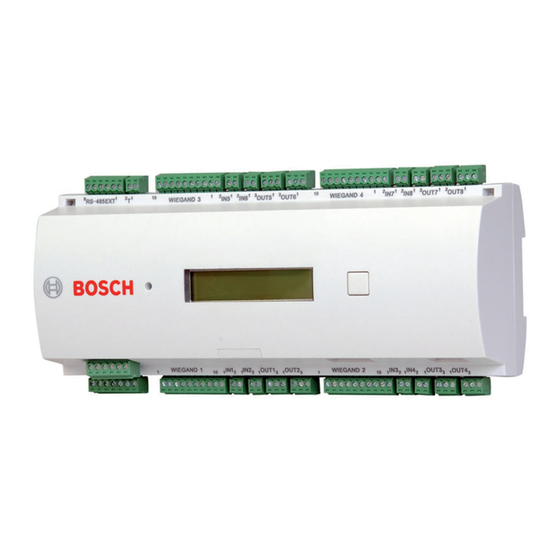

- Seite 1 AMC2 Modular Controller AMC2‑4R4 Installation Manual...
-
Seite 3: Inhaltsverzeichnis
4.15 Anschließen analoger Eingangsgeräte 4.16 Sabotageschutz Bedienung Statusanzeige des AMC2 Konfigurieren der Ethernet-Schnittstelle Fehlerbehebung 5.3.1 Zurücksetzen der Software 5.3.2 Zurücksetzen des Geräts in den Auslieferungszustand Technische Daten Anhänge Anschlussdiagramme Index Bosch Access Systems GmbH Installation Manual 2018-02 | AMC2-4R4 |... -
Seite 4: Sicherheitsvorschriften
10. Blitzschlag – Für zusätzlichen Schutz bei einem Gewitter können externe Blitzableiter installiert werden. Dies verhindert Schäden am Gerät aufgrund von Stromschwankungen. 11. Die Geräte sollten an Standorten mit Zutrittsbeschränkung aufgestellt werden. 2018-02 | AMC2-4R4 | Installation Manual Bosch Access Systems GmbH... -
Seite 5: Sicherheitsvorkehrungen
Was Vertrieb und Lieferung angeht, gibt es keine speziellen Anforderungen. Bei Lagerung und sicherem Betrieb sollte die Umgebungstemperatur zwischen 0 °C und 50 °C liegen. Entsorgung Bei der Entwicklung und Fertigung Ihres Bosch Produkts kamen hochwertige Materialien und Bauteile zum Einsatz, die wiederaufbereitet und wiederverwendet werden können. Bosch Access Systems GmbH... -
Seite 6: Auspacken
Betrieb zu setzen, wenn Komponenten beschädigt sind. Wenn Teile fehlen, benachrichtigen Sie Ihren Kundendienstvertreter oder einen Vertriebsmitarbeiter von Bosch Security Systems. Der Transportkarton ist der sicherste Transportbehälter für das Gerät. Bewahren Sie den Karton und das Verpackungsmaterial für eine zukünftige Verwendung auf. Wenn das Gerät eingeschickt werden muss, verwenden Sie die Originalverpackung. -
Seite 7: Wichtige Informationen
Folgeschäden nicht gestattet, sodass die obigen Beschränkungen oder Ausschlüsse für Sie möglicherweise nicht gelten. Bosch Security Systems behält sich alle nicht ausdrücklich gewährten Rechte vor. Kein Teil dieser Lizenz stellt einen Verzicht auf Rechte von Bosch unter den US-amerikanischen Urheberrechtsgesetzen oder sonstigen Bundes- oder Bundesstaatsgesetzen dar. -
Seite 8: Internet
| Wichtige Informationen AMC2 Modular Controller Internet Wenn Sie Interesse an weiteren Informationen zu diesem Produkt oder Informationen zu anderen Produkten haben, finden Sie diese auf unserer Website unter http:// www.boschsecurity.com. 2018-02 | AMC2-4R4 | Installation Manual Bosch Access Systems GmbH... -
Seite 9: Einführung
Management-Hostsystem offline ist. Die integrierte CompactFlash-Karte bietet ausreichend Speicherkapazität für Ausweisinhaber und Ereignisse. Die Elektronik des AMC2-4R4 ist komplett in einem Kunststoffgehäuse untergebracht. Ein LC- Display liefert alle wichtigen Statusinformationen. Der AMC2-4R4 bietet Ihnen volle Funktionalität und die Offline-Fähigkeit eines kompletten Zutrittskontrollsystems in jedem Zimmer. -
Seite 10: Gerätekonfiguration
AMC2-16IE oderAMC2-16IOE) angeschlossen werden. Die Erweiterungen bieten 8 bzw. 16 zusätzliche Ein- und Ausgänge. Die Verwendung von Türvorlagen macht das Einrichtungsverfahren für einen AMC2-4R4 sehr einfach und schnell. Alle Ein- und Ausgänge sind nach Auswahl vordefiniert. Diese Einstellungen können geändert werden, sodass alle freien Kontakte des controller oder einer angeschlossenen Erweiterung ausgewählt werden können. - Seite 11 Anschluss für Stromversorgung RS-485-Schnittstellen für bis zu8 Kartenleser Anschlüsse für acht analoge Eingänge Anschlüsse für acht Relaisausgänge Hinweis! Alle Anschlüsse , mit Ausnahme derRS-232 undEthernet-Schnittstelle, sind steckbare Schraubanschlüsse. Abbildung 3.5: Jumper auf der Unterseite Bosch Access Systems GmbH Installation Manual 2018-02 | AMC2-4R4 |...
-
Seite 12: Leistungsmerkmale
Übertragungsrate zur Erweiterungsschnittstelle: 9,6 kBit/s – Übertragungsrate Leserschnittstelle RS-485: 9,6 kBit/s or 19,2 kBit/s – Selbstregelnde Umschaltung zwischen Senden/Empfangen – Stromversorgung: 10 V bis 30 Vdc – Max. Strombelastung: 3A – Sabotagekontakt für externe Abdeckungen 2018-02 | AMC2-4R4 | Installation Manual Bosch Access Systems GmbH... -
Seite 13: Systemübersicht
Stromversorgung gewährleisten (UPS). Beispiel: Bosch AMC-Netzteil APS-PSU-60 (F.01U.282.970) Systemübersicht Die Zutrittskontrollzentrale AMC2-4R4 wird zwischen dem Management-Host und weiteren Peripheriegeräten im System eingebunden. Standardmäßig wird ein Management-Hostsystem über Ethernet angeschlossen. Eine Management-Hostverbindung über RS-485 oder RS-232 ist ebenfalls möglich. Entsprechend der verfügbaren Schnittstellen kann im RS-232-Modus jeweils ein AMC2 an einen COM-Port angeschlossen werden.Im RS-485-Modus können bis zu acht... - Seite 14 | Einführung AMC2 Modular Controller Die Erweiterungsschnittstelle unterstützt bis zu drei zusätzliche I/O-Boards (AMC2-8IOE, AMC2-16IE oder AMC2-16IOE). Alle Erweiterungsboards werden vom AMC2 gesteuert und sind frei kombinierbar. 2018-02 | AMC2-4R4 | Installation Manual Bosch Access Systems GmbH...
-
Seite 15: Installation
Montage Der AMC2-4R4 kann auf einer 35-mm-Standard-Montageschiene mit einem Schnappmechanismus montiert werden. Dazu setzen Sie den AMC2-4R4 in die Oberkante der Montageschiene [1] ein, und drücken dann das Gerät nach unten und hinten, bis es in die Schiene einrastet [2]. -
Seite 16: Demontage
Zur Demontage des AMC2-4R4 aus einer Montageschiene müssen zunächst alle steckbaren Schraubanschlüsse entfernt werden. Drücken Sie den AMC2-4R4 nach unten, bis die Unterkante aus der Montageschiene herausspringt [1]. Ziehen Sie das untere Ende des AMC2-4R4 aus der Montageschiene [2]. Abbildung 4.2: Demontage des AMC2 aus einer Montageschiene 2018-02 | AMC2-4R4 |... -
Seite 17: Öffnen Des Gehäuses
Zum Öffnen des AMC2-4R4 müssen zunächst alle steckbaren Schraubanschlüsse entfernt werden. Das AMC2-4R4-Gehäuse besteht aus einer oberen Abdeckung, die über einen Zwei-Punkt- Schnappverschluss mit dem Gehäuse verbunden ist. Um das Gehäuse zu öffnen, drücken Sie die beiden Schnappverschlüsse mit einem Schraubendreher nach unten und klappen dann die Abdeckung nach unten auf. -
Seite 18: Schließen Des Gehäuses
Stecken Sie die Haken am unteren Rand der vorderen Abdeckung in die Ösen am unteren Rand der hinteren Kunststoffabdeckung [1]. Stellen Sie dabei sicher, dass das BOSCH Logo richtig herum angezeigt wird. Die Oberkante der vorderen Abdeckung ist nun an den zwei Schnappverschlüssen an der Oberkante der hinteren Abdeckung ausgerichtet [2], sodass Sie... - Seite 19 Kritischer Zustand! Installieren Sie die Stromversorgung näher am Controller. Hinweis! Diese Angaben gelten für Stromversorgung, Leser, Relaisausgänge und Erweiterungsschnittstellen. Für Eingänge müssen spezielle Werte für den Spannungsabfall berücksichtigt werden. Siehe Anschließen analoger Eingangsgeräte, Seite 33. Bosch Access Systems GmbH Installation Manual 2018-02 | AMC2-4R4 |...
-
Seite 20: Erdung Und Abschirmung
| Installation AMC2 Modular Controller Erdung und Abschirmung Der Haupterdungspunkt beim AMC2-4R4 wird auf den Pin 2 des Anschlusses für die Stromversorgung gelegt – siehe Anschlussdiagramme, Seite 43. Grundsätzlich sollten alle Signalverbindungen mit niedrigem Pegel abgeschirmt sein. Der AMC2-4R4 ermöglicht Ihnen die Erstellung eines zentralen Erdungs- bzw. -
Seite 21: Erdung Für Erweiterungsschnittstelle
Partyline besteht und die Signalerde nicht angeschlossen ist, wird der Jumper 2 an allen Geräten gesetzt (= A3) Hinweis! Wenn für den AMC2-4R4 der RS-232-Modus eingestellt ist, setzen Sie Jumper JP1 (= A2). 4.6.2 Erdung für Erweiterungsschnittstelle Abbildung 4.6: Position des Erdungsjumpers an der Unterseite Jumper B verbindet die interne Erde des AMC2-4R4 mit der RS-485-Erde der Slave-... - Seite 22 Bus) mit der s-Erde des Busses.RS-485 Setzen Sie Jumper C und D (C2 oder D2) nur, wenn der AMC2 alle anderen Peripheriegeräte, die direkt mit dem AMC2 verbunden sind, mit Strom versorgt. 2018-02 | AMC2-4R4 | Installation Manual Bosch Access Systems GmbH...
-
Seite 23: Anschließen Der Stromversorgung
Relaisausgang für Power-Good-Signale der UPS auf die folgenden Pins gelegt: – Pin 4 und 7 für Power-Good-Signal (AC) – Pin 5 und 7 für Power-Good-Signal (Batterie) – Pin 6 und 7 für Power-Good-Signal (DC) Ansonsten müssen diese Pins kurzgeschlossen werden. Bosch Access Systems GmbH Installation Manual 2018-02 | AMC2-4R4 |... -
Seite 24: Ethernet-Hostschnittstelle
| Installation AMC2 Modular Controller Ethernet-Hostschnittstelle Der AMC2-4R4 bietet eine 10/100 Mbit/s Ethernet-Schnittstelle mit automatischer Verbindungserkennung für den Anschluss an ein Local Area Network (LAN) oder einen Hostrechner. Ein komplettes Anschlussdiagramm der Ethernet-Hostschnittstelle finden Sie in Kapitel Anschlussdiagramme, Seite 43. -
Seite 25: Rs-485-Hostschnittstelle
An jede Busleiterbahn können bis zu acht AMC2 angeschlossen werden. Die maximale Anzahl der Geräte darf nicht überschritten werden. Um den RS-485-Modus des AMC2-4R4 zu verwenden, verbinden Sie die Datenkabel mit dem steckbaren Schraubanschluss der RS-485-Hostschnittstelle. Die Einstellung am AMC2-4R4 muss mit den Einstellungen des RS-232 / RS-485-Konverters übereinstimmen. -
Seite 26: Rs-485 2-Draht-Verbindung
Abbildung 4.13: Einstellungen für eine RS-485 4-Draht-Verbindung Hinweis! Siehe die Hinweise zur Einstellung des RS-232 / RS-485-Konverters. Hinweis! Wenn ein vieradriges Kabel verwendet wird, muss die Schnittstelle als Querverbindung eingerichtet werden. 2018-02 | AMC2-4R4 | Installation Manual Bosch Access Systems GmbH... -
Seite 27: Rs-232-Hostschnittstelle
Wenn Sie eine RS-232-Verbindung verwenden, stellen Sie die Adresse ein, indem Sie sie im Zutrittskontrollsystem konfigurieren. Dies ist eine Punkt-zu-Punkt Verbindung, die in der Regel als Adresse 1 konfiguriert wird. Setzen Sie also den Schalter 1 auf „ON“. Bosch Access Systems GmbH Installation Manual 2018-02 | AMC2-4R4 |... - Seite 28 RS-485-Verbindung zum Host mit mehr als einem und maximal acht AMC2s pro Bus Hinweis! Nach einer Änderung der Art der Hostverbindung muss der AMC2 zurückgesetzt werden – siehe Zurücksetzen der Software, Seite 38. DIL-Schalter Modus SDEB RS-232 RS-485 Tab. 4.2: Protokoll und Verbindungseinstellungen 2018-02 | AMC2-4R4 | Installation Manual Bosch Access Systems GmbH...
-
Seite 29: Rs-485 Für Erweiterungsmodule
AMC2 Modular Controller Installation | de 4.12 RS-485 für Erweiterungsmodule Der RS-485-Erweiterungsmodulbus erweitert den AMC2-4R4 mit zusätzlichen I/O-Modulen (AMC2-8IOE, AMC2-16IE, AMC2-16IOE) . Abbildung 4.16: Position des RS-485-Erweiterungsmodulbusses Es können bis zu drei Erweiterungsmodule angeschlossen werden, um zusätzliche Ein- und Ausgänge, z. B. für Aufzüge, zur Verfügung zu stellen. -
Seite 30: Rs-485-Schnittstelle Für Kartenleser
Alle acht möglichen Leser können in jeder beliebigen Kombination an die einzelnen Busse angeschlossen werden. Die Adressen der Leser in einem AMC2 müssen jedoch eindeutig sein. Je nach Eingangsspannung des AMC2-4R4 stehen wahlweise 12 V oder 24 V für die Leser zur Verfügung. -
Seite 31: Anschließen Von Relaisausgängen
Installation | de 4.14 Anschließen von Relaisausgängen Um Sperren oder Alarmanlagen zu betreiben, verfügt der AMC2-4R4 über acht8 Relaisausgänge der Klasse C. Die Ausgänge werden über die 3-poligen steckbaren Schraubanschlüsse S5, S6, S10, S11, S17, S18, S22 und S23 angeschlossen – siehe Anschlussdiagramme, Seite 43. - Seite 32 Gefahr von Geräteschäden Schließen Sie Geräte mit externer Stromversorgung nicht im Nassmodus an. Dies kann zur Beschädigung des AMC2-4R4 führen. Jeder Relaisausgang verfügt über eine separate Jumpereinstellung auf der Unterseite der Platine zur Auswahl von Trockenmodus (E1) oder Nassmodus (E2).
-
Seite 33: Anschließen Analoger Eingangsgeräte
Trockenmodus mit potenzialfreiem Kontakt – siehe Anschließen von Relaisausgängen, Seite 31. Abbildung 4.23: Position der analogen Eingangsanschlüsse Der AMC2-4R4 kann auch erkennen, wann ein Kurzschluss vorliegt oder die Verbindung unterbrochen ist, und löst einen Alarm aus, falls die entsprechenden Geräte angeschlossen sind. - Seite 34 Tabelle 4.3: Maximale Werte des Kabelwiderstands pro verwendeter Widerstandskombination in Ohm Hinweis! Wir empfehlen den Einsatz von seriellen Widerständen (R ), die nicht höher als 5K6 sind, um eindeutige Messwerte zu erhalten. 2018-02 | AMC2-4R4 | Installation Manual Bosch Access Systems GmbH...
-
Seite 35: Sabotageschutz
Installation | de 4.16 Sabotageschutz Um den AMC2-4R4 vor unerlaubtem Zugriff zu schützen und um zu verhindern, dass es zu Manipulationen sensibler Daten kommt, bietet der AMC2-4R4 eine zusätzliche Schnittstelle zum Anschluss externer Sabotagekontakte. Diese Schnittstelle ist ein potenzialfreier 2-poliger steckbarer Schraubanschluss mit der Markierung T. -
Seite 36: Bedienung
AMC2 Modular Controller Bedienung Statusanzeige des AMC2 Über das LC-Display werden Informationen zum Status des AMC2-4R4 angezeigt. Um zwischen den verschiedenen Modi zu wechseln, drücken Sie die Taste „Dialog“. Abbildung 5.1: Position der Taste „Dialog“ Der gewählte Anzeigemodus bleibt solange erhalten, bis die Taste das nächste Mal gedrückt wird. -
Seite 37: Konfigurieren Der Ethernet-Schnittstelle
Wenn Probleme auftreten, sollte zunächst versucht werden, diese direkt zu beheben, z. B. durch Überprüfung der Netzwerkverbindung, IP-Adresse und der DIL-Schaltereinstellungen. Führt dies nicht zum gewünschten Erfolg, kann das Zurücksetzen des AMC2-4R4 in den Auslieferungszustand indirekt weiterhelfen. Wenn das Display leer bleibt, überprüfen Sie die Spannung der Stromversorgung und schalten Sie den Controller ein. -
Seite 38: Zurücksetzen Der Software
Der AMC2-4R4 löscht sein Anwendungsprogramm, sodass nur noch der Bootloader und die Netzwerkeinstellungen erhalten bleiben. Sobald er wieder online ist, lädt der Bootloader des AMC2-4R4 eine neue Kopie des Anwendungsprogramms und der Konfiguration herunter. Wenn das Problem weiterhin besteht, fordern Sie bitte technischen Support an. -
Seite 39: Zurücksetzen Des Geräts In Den Auslieferungszustand
Zurücksetzen des Geräts in den Auslieferungszustand Setzen Sie den AMC2-4R4 wie oben beschrieben zurück. Öffnen Sie die obere Abdeckung des AMC2-4R4 wie in Öffnen des Gehäuses, Seite 17 beschrieben. Setzen Sie wie in der Abbildung unten gezeigt alle sechs DIL-Schalter des RS-485- Wahlschalters auf ON. -
Seite 40: Technische Daten
Parität, 8 Bit, 2 Stoppbit – Sabotagekontakt für externe Gehäuse Stromversorgung 10 bis 30 VDC Display 64,8 mm x 13,9 mm 1 Zeile, 16 Zeichen Leistungsaufnahme AMC: 5 VA Peripheriegeräte: mit PSU-60 – bis zu 55 VA – Dauerlast: 25 VA 2018-02 | AMC2-4R4 | Installation Manual Bosch Access Systems GmbH... - Seite 41 (B/H/T) 232 x 90 x 63 mm Gewicht ca. 0,53 kg Hinweis! Der Spannungsabfall zwischen der Stromversorgung und dem AMC2-4R4 hat Auswirkungen auf die AMC-Schnittstellen. Der gesamte Spannungsabfall darf nicht mehr als 2 V betragen! Hinweis! Um die Umweltauswirkungen einer Installation zu bestimmen, müssen die ungünstigsten Werte aller beteiligten Geräte berücksichtigt werden.
