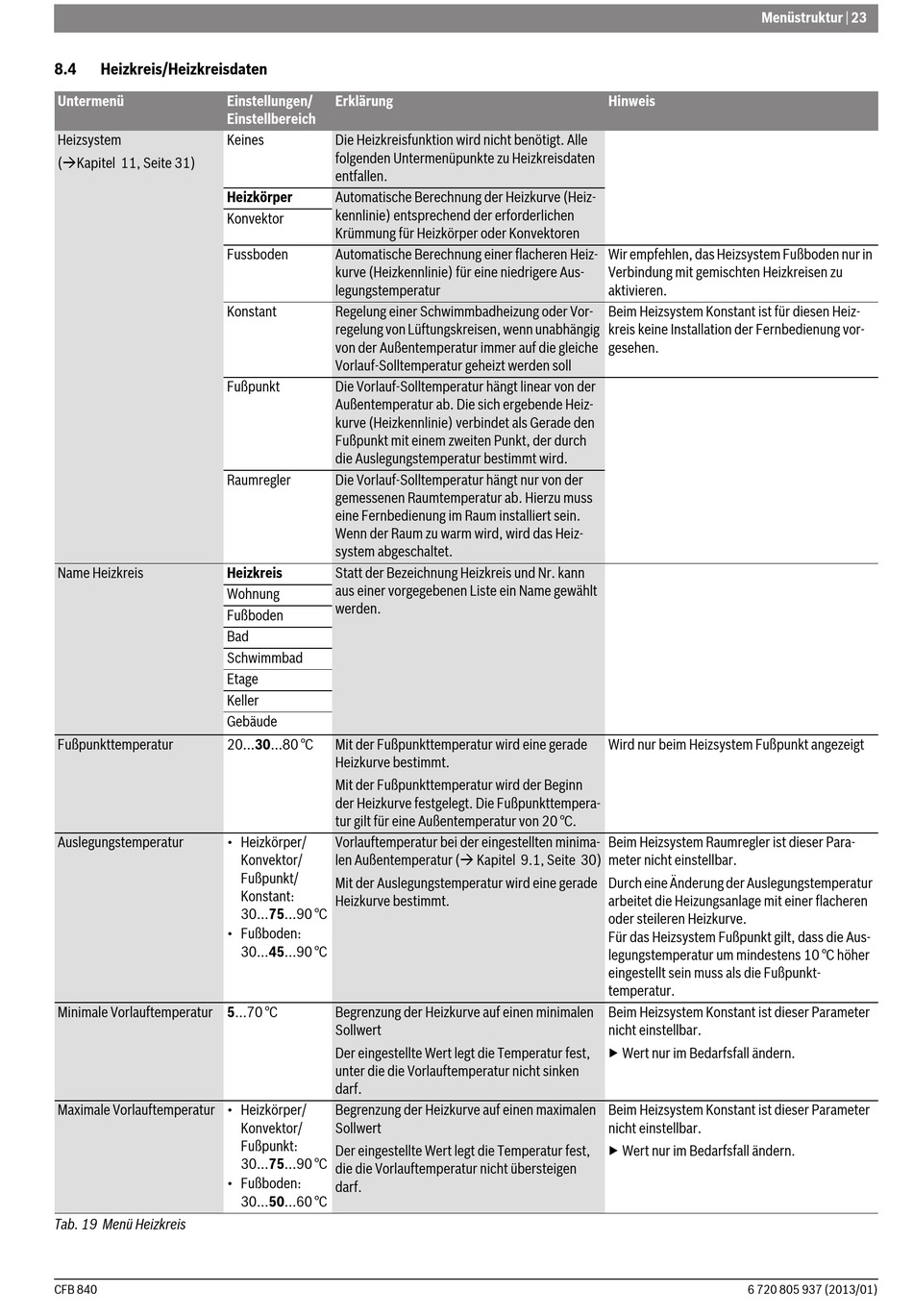

8.4
Heizkreis/Heizkreisdaten
Untermenü
Heizsystem
(Kapitel 11, Seite 31)
Name Heizkreis
Fußpunkttemperatur
Auslegungstemperatur
Minimale Vorlauftemperatur 5...70 °C
Maximale Vorlauftemperatur • Heizkörper/
Tab. 19 Menü Heizkreis
CFB 840
Einstellungen/
Erklärung
Einstellbereich
Keines
Die Heizkreisfunktion wird nicht benötigt. Alle
folgenden Untermenüpunkte zu Heizkreisdaten
entfallen.
Heizkörper
Automatische Berechnung der Heizkurve (Heiz-
kennlinie) entsprechend der erforderlichen
Konvektor
Krümmung für Heizkörper oder Konvektoren
Fussboden
Automatische Berechnung einer flacheren Heiz-
kurve (Heizkennlinie) für eine niedrigere Aus-
legungstemperatur
Konstant
Regelung einer Schwimmbadheizung oder Vor-
regelung von Lüftungskreisen, wenn unabhängig
von der Außentemperatur immer auf die gleiche
Vorlauf-Solltemperatur geheizt werden soll
Fußpunkt
Die Vorlauf-Solltemperatur hängt linear von der
Außentemperatur ab. Die sich ergebende Heiz-
kurve (Heizkennlinie) verbindet als Gerade den
Fußpunkt mit einem zweiten Punkt, der durch
die Auslegungstemperatur bestimmt wird.
Raumregler
Die Vorlauf-Solltemperatur hängt nur von der
gemessenen Raumtemperatur ab. Hierzu muss
eine Fernbedienung im Raum installiert sein.
Wenn der Raum zu warm wird, wird das Heiz-
system abgeschaltet.
Heizkreis
Statt der Bezeichnung Heizkreis und Nr. kann
aus einer vorgegebenen Liste ein Name gewählt
Wohnung
werden.
Fußboden
Bad
Schwimmbad
Etage
Keller
Gebäude
20...30...80 °C
Mit der Fußpunkttemperatur wird eine gerade
Heizkurve bestimmt.
Mit der Fußpunkttemperatur wird der Beginn
der Heizkurve festgelegt. Die Fußpunkttempera-
tur gilt für eine Außentemperatur von 20 °C.
• Heizkörper/
Vorlauftemperatur bei der eingestellten minima-
Konvektor/
len Außentemperatur ( Kapitel 9.1, Seite 30)
Fußpunkt/
Mit der Auslegungstemperatur wird eine gerade
Konstant:
Heizkurve bestimmt.
30...75...90 °C
• Fußboden:
30...45...90 °C
Begrenzung der Heizkurve auf einen minimalen
Sollwert
Der eingestellte Wert legt die Temperatur fest,
unter die die Vorlauftemperatur nicht sinken
darf.
Begrenzung der Heizkurve auf einen maximalen
Konvektor/
Sollwert
Fußpunkt:
Der eingestellte Wert legt die Temperatur fest,
30...75...90 °C
die die Vorlauftemperatur nicht übersteigen
• Fußboden:
darf.
30...50...60 °C
Menüstruktur | 23
Hinweis
Wir empfehlen, das Heizsystem Fußboden nur in
Verbindung mit gemischten Heizkreisen zu
aktivieren.
Beim Heizsystem Konstant ist für diesen Heiz-
kreis keine Installation der Fernbedienung vor-
gesehen.
Wird nur beim Heizsystem Fußpunkt angezeigt
Beim Heizsystem Raumregler ist dieser Para-
meter nicht einstellbar.
Durch eine Änderung der Auslegungstemperatur
arbeitet die Heizungsanlage mit einer flacheren
oder steileren Heizkurve.
Für das Heizsystem Fußpunkt gilt, dass die Aus-
legungstemperatur um mindestens 10 °C höher
eingestellt sein muss als die Fußpunkt-
temperatur.
Beim Heizsystem Konstant ist dieser Parameter
nicht einstellbar.
▶ Wert nur im Bedarfsfall ändern.
Beim Heizsystem Konstant ist dieser Parameter
nicht einstellbar.
▶ Wert nur im Bedarfsfall ändern.
6 720 805 937 (2013/01)
