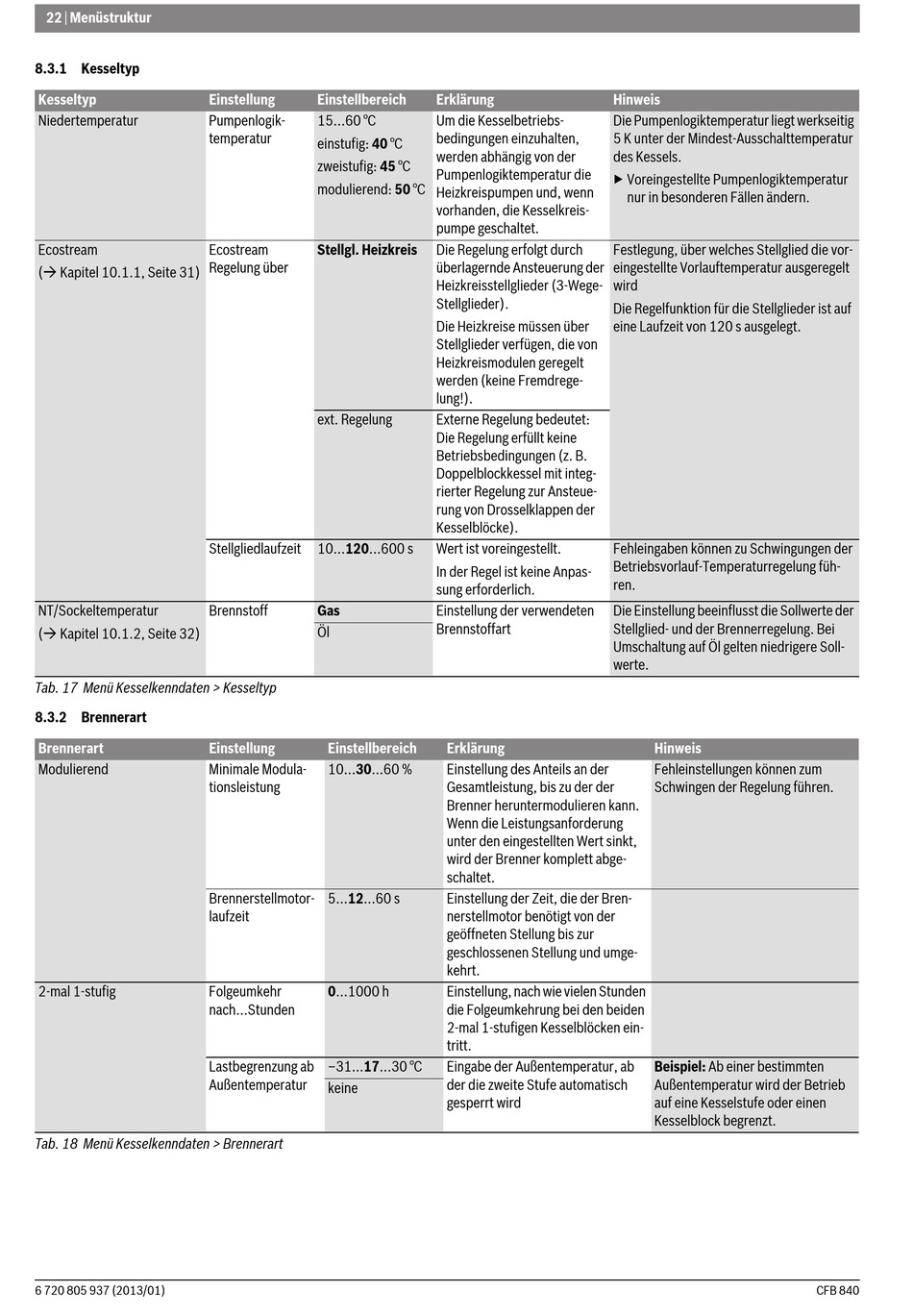

22 | Menüstruktur
8.3.1 Kesseltyp
Kesseltyp
Niedertemperatur
Ecostream
( Kapitel 10.1.1, Seite 31)
NT/Sockeltemperatur
( Kapitel 10.1.2, Seite 32)
Tab. 17 Menü Kesselkenndaten > Kesseltyp
8.3.2 Brennerart
Brennerart
Modulierend
2-mal 1-stufig
Tab. 18 Menü Kesselkenndaten > Brennerart
6 720 805 937 (2013/01)
Einstellung
Einstellbereich
Pumpenlogik-
15...60 °C
temperatur
einstufig: 40 °C
zweistufig: 45 °C
modulierend: 50 °C
Ecostream
Stellgl. Heizkreis
Regelung über
ext. Regelung
Stellgliedlaufzeit
10...120...600 s
Brennstoff
Gas
Öl
Einstellung
Einstellbereich
Minimale Modula-
10...30...60 %
tionsleistung
Brennerstellmotor-
5...12...60 s
laufzeit
Folgeumkehr
0...1000 h
nach...Stunden
Lastbegrenzung ab
–31...17...30 °C
Außentemperatur
keine
Erklärung
Um die Kesselbetriebs-
bedingungen einzuhalten,
werden abhängig von der
Pumpenlogiktemperatur die
Heizkreispumpen und, wenn
vorhanden, die Kesselkreis-
pumpe geschaltet.
Die Regelung erfolgt durch
überlagernde Ansteuerung der
Heizkreisstellglieder (3-Wege-
Stellglieder).
Die Heizkreise müssen über
Stellglieder verfügen, die von
Heizkreismodulen geregelt
werden (keine Fremdrege-
lung!).
Externe Regelung bedeutet:
Die Regelung erfüllt keine
Betriebsbedingungen (z. B.
Doppelblockkessel mit integ-
rierter Regelung zur Ansteue-
rung von Drosselklappen der
Kesselblöcke).
Wert ist voreingestellt.
In der Regel ist keine Anpas-
sung erforderlich.
Einstellung der verwendeten
Brennstoffart
Erklärung
Einstellung des Anteils an der
Gesamtleistung, bis zu der der
Brenner heruntermodulieren kann.
Wenn die Leistungsanforderung
unter den eingestellten Wert sinkt,
wird der Brenner komplett abge-
schaltet.
Einstellung der Zeit, die der Bren-
nerstellmotor benötigt von der
geöffneten Stellung bis zur
geschlossenen Stellung und umge-
kehrt.
Einstellung, nach wie vielen Stunden
die Folgeumkehrung bei den beiden
2-mal 1-stufigen Kesselblöcken ein-
tritt.
Eingabe der Außentemperatur, ab
der die zweite Stufe automatisch
gesperrt wird
Hinweis
Die Pumpenlogiktemperatur liegt werkseitig
5 K unter der Mindest-Ausschalttemperatur
des Kessels.
▶ Voreingestellte Pumpenlogiktemperatur
nur in besonderen Fällen ändern.
Festlegung, über welches Stellglied die vor-
eingestellte Vorlauftemperatur ausgeregelt
wird
Die Regelfunktion für die Stellglieder ist auf
eine Laufzeit von 120 s ausgelegt.
Fehleingaben können zu Schwingungen der
Betriebsvorlauf-Temperaturregelung füh-
ren.
Die Einstellung beeinflusst die Sollwerte der
Stellglied- und der Brennerregelung. Bei
Umschaltung auf Öl gelten niedrigere Soll-
werte.
Hinweis
Fehleinstellungen können zum
Schwingen der Regelung führen.
Beispiel: Ab einer bestimmten
Außentemperatur wird der Betrieb
auf eine Kesselstufe oder einen
Kesselblock begrenzt.
CFB 840
