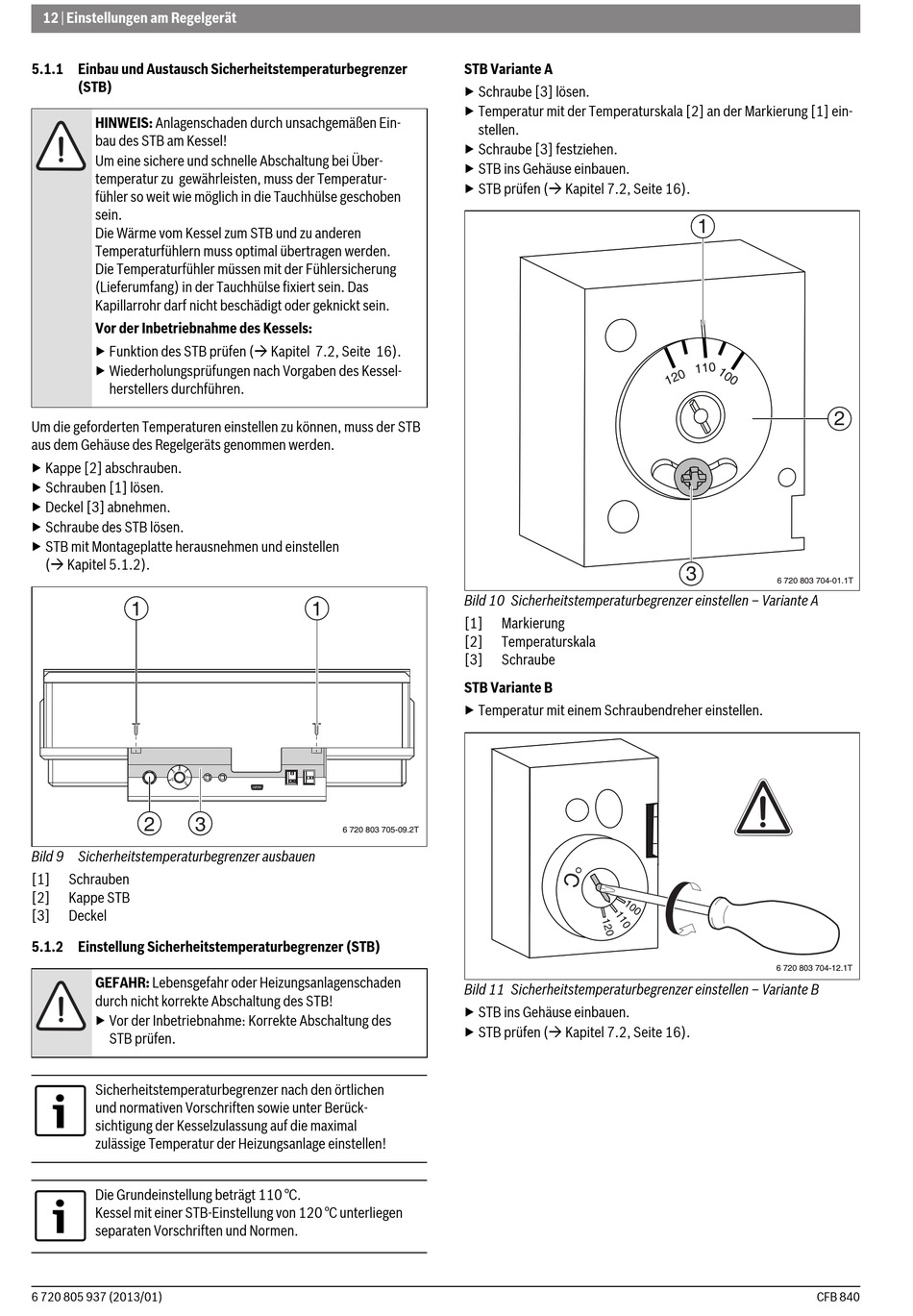

12 | Einstellungen am Regelgerät
5.1.1 Einbau und Austausch Sicherheitstemperaturbegrenzer
(STB)
HINWEIS: Anlagenschaden durch unsachgemäßen Ein-
bau des STB am Kessel!
Um eine sichere und schnelle Abschaltung bei Über-
temperatur zu gewährleisten, muss der Temperatur-
fühler so weit wie möglich in die Tauchhülse geschoben
sein.
Die Wärme vom Kessel zum STB und zu anderen
Temperaturfühlern muss optimal übertragen werden.
Die Temperaturfühler müssen mit der Fühlersicherung
(Lieferumfang) in der Tauchhülse fixiert sein. Das
Kapillarrohr darf nicht beschädigt oder geknickt sein.
Vor der Inbetriebnahme des Kessels:
▶ Funktion des STB prüfen ( Kapitel 7.2, Seite 16).
▶ Wiederholungsprüfungen nach Vorgaben des Kessel-
herstellers durchführen.
Um die geforderten Temperaturen einstellen zu können, muss der STB
aus dem Gehäuse des Regelgeräts genommen werden.
▶ Kappe [2] abschrauben.
▶ Schrauben [1] lösen.
▶ Deckel [3] abnehmen.
▶ Schraube des STB lösen.
▶ STB mit Montageplatte herausnehmen und einstellen
( Kapitel 5.1.2).
1
2 3
Bild 9 Sicherheitstemperaturbegrenzer ausbauen
[1] Schrauben
[2] Kappe STB
[3] Deckel

5.1.2 Einstellung Sicherheitstemperaturbegrenzer (STB)

GEFAHR: Lebensgefahr oder Heizungsanlagenschaden
durch nicht korrekte Abschaltung des STB!
▶ Vor der Inbetriebnahme: Korrekte Abschaltung des
STB prüfen.
Sicherheitstemperaturbegrenzer nach den örtlichen
und normativen Vorschriften sowie unter Berück-
sichtigung der Kesselzulassung auf die maximal
zulässige Temperatur der Heizungsanlage einstellen!
Die Grundeinstellung beträgt 110 °C.
Kessel mit einer STB-Einstellung von 120 °C unterliegen
separaten Vorschriften und Normen.
6 720 805 937 (2013/01)
STB Variante A
▶ Schraube [3] lösen.
▶ Temperatur mit der Temperaturskala [2] an der Markierung [1] ein-
stellen.
▶ Schraube [3] festziehen.
▶ STB ins Gehäuse einbauen.
▶ STB prüfen ( Kapitel 7.2, Seite 16).
Bild 10 Sicherheitstemperaturbegrenzer einstellen – Variante A
1
[1]
[2]
[3]
STB Variante B
▶ Temperatur mit einem Schraubendreher einstellen.
6 720 803 705-09.2T
Bild 11 Sicherheitstemperaturbegrenzer einstellen – Variante B
▶ STB ins Gehäuse einbauen.
▶ STB prüfen ( Kapitel 7.2, Seite 16).
Markierung
Temperaturskala
Schraube
6 720 803 704-01.1T
6 720 803 704-12.1T
CFB 840
