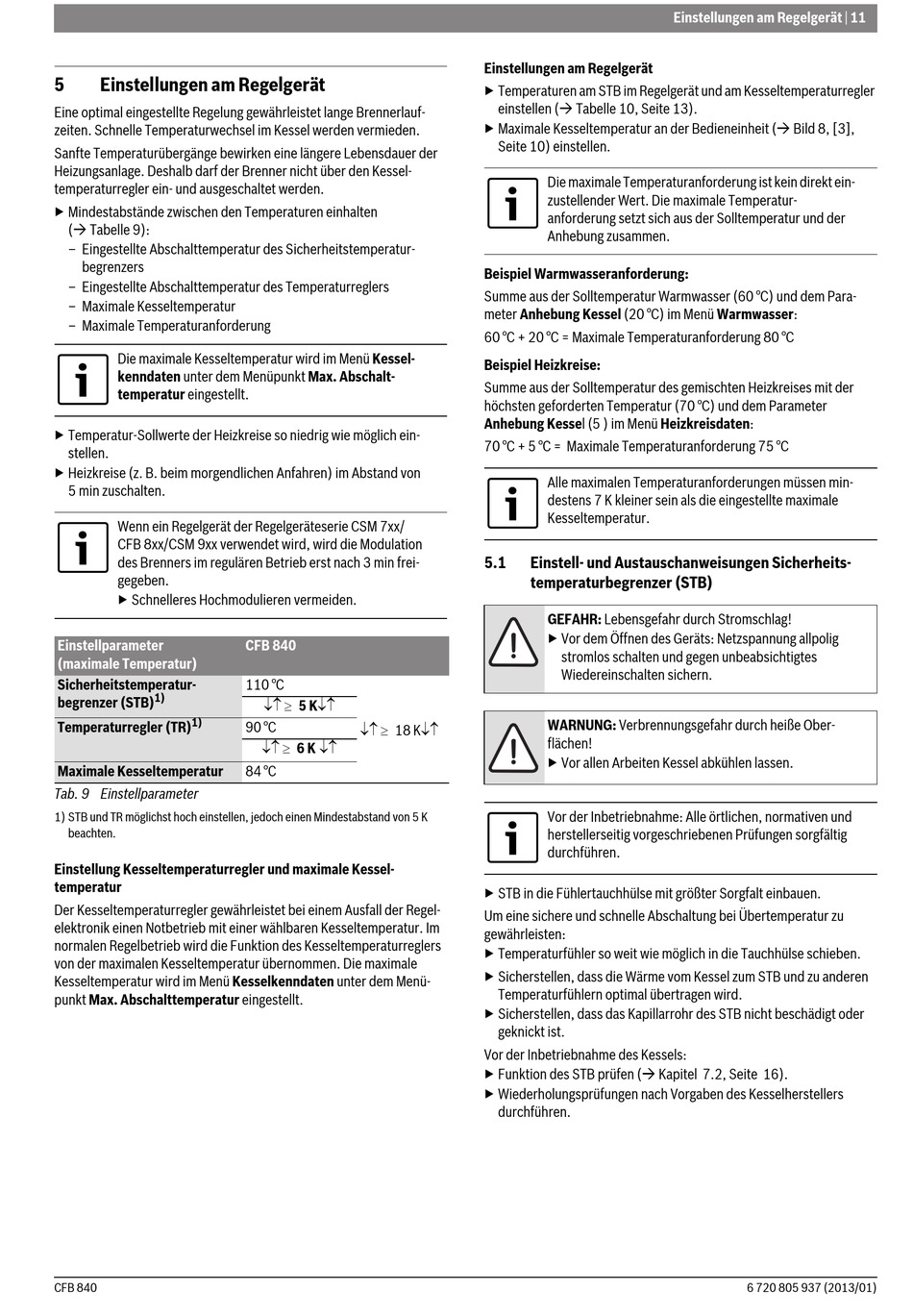

5
Einstellungen am Regelgerät
Eine optimal eingestellte Regelung gewährleistet lange Brennerlauf-
zeiten. Schnelle Temperaturwechsel im Kessel werden vermieden.
Sanfte Temperaturübergänge bewirken eine längere Lebensdauer der
Heizungsanlage. Deshalb darf der Brenner nicht über den Kessel-
temperaturregler ein- und ausgeschaltet werden.
▶ Mindestabstände zwischen den Temperaturen einhalten
( Tabelle 9):
– Eingestellte Abschalttemperatur des Sicherheitstemperatur-
begrenzers
– Eingestellte Abschalttemperatur des Temperaturreglers
– Maximale Kesseltemperatur
– Maximale Temperaturanforderung
Die maximale Kesseltemperatur wird im Menü Kessel-
kenndaten unter dem Menüpunkt Max. Abschalt-
temperatur eingestellt.
▶ Temperatur-Sollwerte der Heizkreise so niedrig wie möglich ein-
stellen.
▶ Heizkreise (z. B. beim morgendlichen Anfahren) im Abstand von
5 min zuschalten.
Wenn ein Regelgerät der Regelgeräteserie CSM 7xx/
CFB 8xx/CSM 9xx verwendet wird, wird die Modulation
des Brenners im regulären Betrieb erst nach 3 min frei-
gegeben.
▶ Schnelleres Hochmodulieren vermeiden.
Einstellparameter
(maximale Temperatur)
Sicherheitstemperatur-
1)
begrenzer (STB)
1)
Temperaturregler (TR)
Maximale Kesseltemperatur
Tab. 9 Einstellparameter
1) STB und TR möglichst hoch einstellen, jedoch einen Mindestabstand von 5 K
beachten.
Einstellung Kesseltemperaturregler und maximale Kessel-
temperatur
Der Kesseltemperaturregler gewährleistet bei einem Ausfall der Regel-
elektronik einen Notbetrieb mit einer wählbaren Kesseltemperatur. Im
normalen Regelbetrieb wird die Funktion des Kesseltemperaturreglers
von der maximalen Kesseltemperatur übernommen. Die maximale
Kesseltemperatur wird im Menü Kesselkenndaten unter dem Menü-
punkt Max. Abschalttemperatur eingestellt.
CFB 840
CFB 840
110 °C
5 K
18 K
90 °C
6 K
84 °C
Einstellungen am Regelgerät
▶ Temperaturen am STB im Regelgerät und am Kesseltemperaturregler
einstellen ( Tabelle 10, Seite 13).
▶ Maximale Kesseltemperatur an der Bedieneinheit ( Bild 8, [3],
Seite 10) einstellen.
Die maximale Temperaturanforderung ist kein direkt ein-
zustellender Wert. Die maximale Temperatur-
anforderung setzt sich aus der Solltemperatur und der
Anhebung zusammen.
Beispiel Warmwasseranforderung:
Summe aus der Solltemperatur Warmwasser (60 °C) und dem Para-
meter Anhebung Kessel (20 °C) im Menü Warmwasser:
60 °C + 20 °C = Maximale Temperaturanforderung 80 °C
Beispiel Heizkreise:
Summe aus der Solltemperatur des gemischten Heizkreises mit der
höchsten geforderten Temperatur (70 °C) und dem Parameter
Anhebung Kessel (5 ) im Menü Heizkreisdaten:
70 °C + 5 °C = Maximale Temperaturanforderung 75 °C
Alle maximalen Temperaturanforderungen müssen min-
destens 7 K kleiner sein als die eingestellte maximale
Kesseltemperatur.
5.1
Einstell- und Austauschanweisungen Sicherheits-
temperaturbegrenzer (STB)
GEFAHR: Lebensgefahr durch Stromschlag!
▶ Vor dem Öffnen des Geräts: Netzspannung allpolig
stromlos schalten und gegen unbeabsichtigtes
Wiedereinschalten sichern.
WARNUNG: Verbrennungsgefahr durch heiße Ober-
flächen!
▶ Vor allen Arbeiten Kessel abkühlen lassen.
Vor der Inbetriebnahme: Alle örtlichen, normativen und
herstellerseitig vorgeschriebenen Prüfungen sorgfältig
durchführen.
▶ STB in die Fühlertauchhülse mit größter Sorgfalt einbauen.
Um eine sichere und schnelle Abschaltung bei Übertemperatur zu
gewährleisten:
▶ Temperaturfühler so weit wie möglich in die Tauchhülse schieben.
▶ Sicherstellen, dass die Wärme vom Kessel zum STB und zu anderen
Temperaturfühlern optimal übertragen wird.
▶ Sicherstellen, dass das Kapillarrohr des STB nicht beschädigt oder
geknickt ist.
Vor der Inbetriebnahme des Kessels:
▶ Funktion des STB prüfen ( Kapitel 7.2, Seite 16).
▶ Wiederholungsprüfungen nach Vorgaben des Kesselherstellers
durchführen.
Einstellungen am Regelgerät | 11
6 720 805 937 (2013/01)
