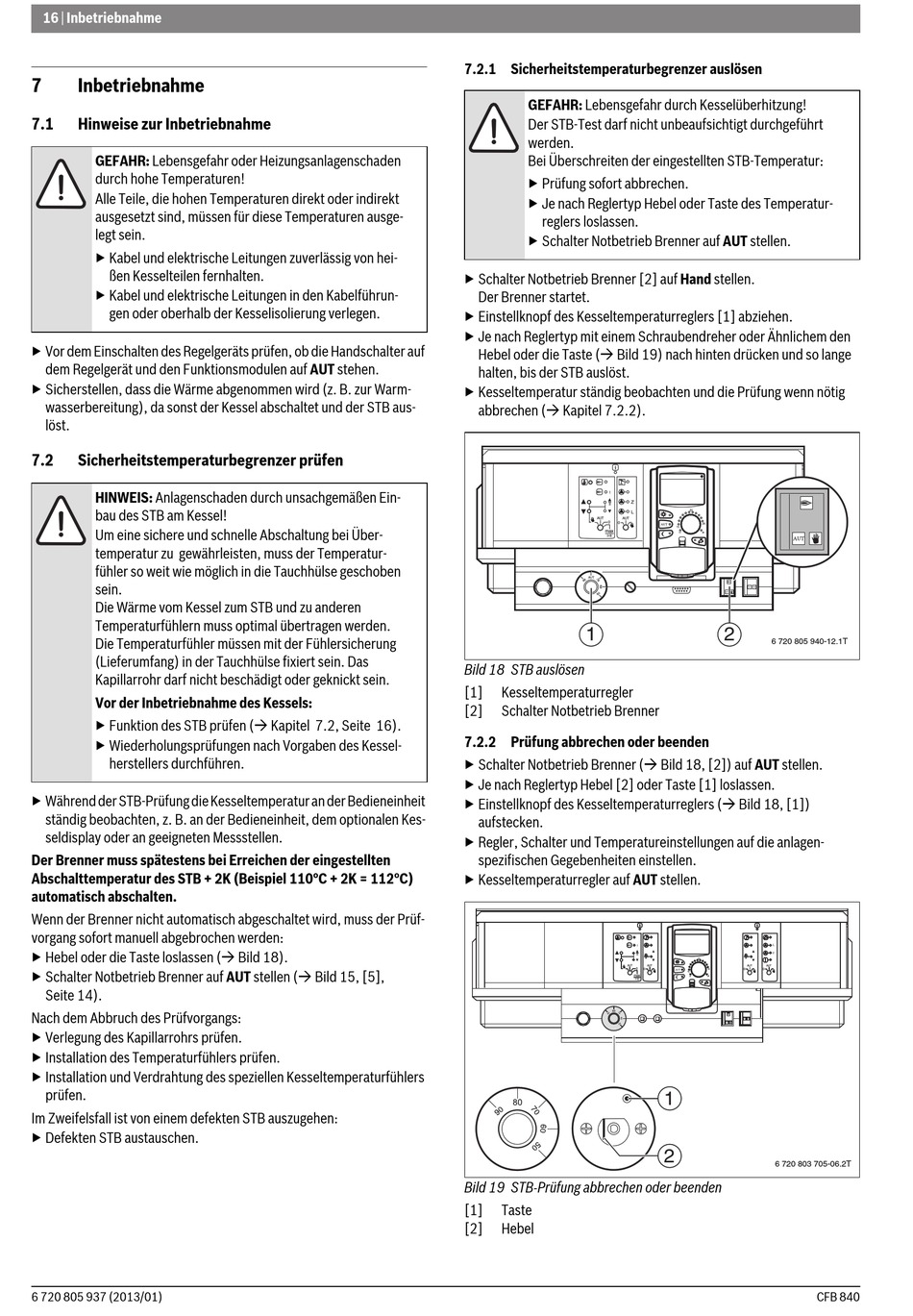

16 | Inbetriebnahme
7
Inbetriebnahme
7.1
Hinweise zur Inbetriebnahme
GEFAHR: Lebensgefahr oder Heizungsanlagenschaden
durch hohe Temperaturen!
Alle Teile, die hohen Temperaturen direkt oder indirekt
ausgesetzt sind, müssen für diese Temperaturen ausge-
legt sein.
▶ Kabel und elektrische Leitungen zuverlässig von hei-
ßen Kesselteilen fernhalten.
▶ Kabel und elektrische Leitungen in den Kabelführun-
gen oder oberhalb der Kesselisolierung verlegen.
▶ Vor dem Einschalten des Regelgeräts prüfen, ob die Handschalter auf
dem Regelgerät und den Funktionsmodulen auf AUT stehen.
▶ Sicherstellen, dass die Wärme abgenommen wird (z. B. zur Warm-
wasserbereitung), da sonst der Kessel abschaltet und der STB aus-
löst.
7.2
Sicherheitstemperaturbegrenzer prüfen
HINWEIS: Anlagenschaden durch unsachgemäßen Ein-
bau des STB am Kessel!
Um eine sichere und schnelle Abschaltung bei Über-
temperatur zu gewährleisten, muss der Temperatur-
fühler so weit wie möglich in die Tauchhülse geschoben
sein.
Die Wärme vom Kessel zum STB und zu anderen
Temperaturfühlern muss optimal übertragen werden.
Die Temperaturfühler müssen mit der Fühlersicherung
(Lieferumfang) in der Tauchhülse fixiert sein. Das
Kapillarrohr darf nicht beschädigt oder geknickt sein.
Vor der Inbetriebnahme des Kessels:
▶ Funktion des STB prüfen ( Kapitel 7.2, Seite 16).
▶ Wiederholungsprüfungen nach Vorgaben des Kessel-
herstellers durchführen.
▶ Während der STB-Prüfung die Kesseltemperatur an der Bedieneinheit
ständig beobachten, z. B. an der Bedieneinheit, dem optionalen Kes-
seldisplay oder an geeigneten Messstellen.
Der Brenner muss spätestens bei Erreichen der eingestellten
Abschalttemperatur des STB + 2K (Beispiel 110°C + 2K = 112°C)
automatisch abschalten.
Wenn der Brenner nicht automatisch abgeschaltet wird, muss der Prüf-
vorgang sofort manuell abgebrochen werden:
▶ Hebel oder die Taste loslassen ( Bild 18).
▶ Schalter Notbetrieb Brenner auf AUT stellen ( Bild 15, [5],
Seite 14).
Nach dem Abbruch des Prüfvorgangs:
▶ Verlegung des Kapillarrohrs prüfen.
▶ Installation des Temperaturfühlers prüfen.
▶ Installation und Verdrahtung des speziellen Kesseltemperaturfühlers
prüfen.
Im Zweifelsfall ist von einem defekten STB auszugehen:
▶ Defekten STB austauschen.
6 720 805 937 (2013/01)
7.2.1 Sicherheitstemperaturbegrenzer auslösen
GEFAHR: Lebensgefahr durch Kesselüberhitzung!
Der STB-Test darf nicht unbeaufsichtigt durchgeführt
werden.
Bei Überschreiten der eingestellten STB-Temperatur:
▶ Prüfung sofort abbrechen.
▶ Je nach Reglertyp Hebel oder Taste des Temperatur-
reglers loslassen.
▶ Schalter Notbetrieb Brenner auf AUT stellen.
▶ Schalter Notbetrieb Brenner [2] auf Hand stellen.
Der Brenner startet.
▶ Einstellknopf des Kesseltemperaturreglers [1] abziehen.
▶ Je nach Reglertyp mit einem Schraubendreher oder Ähnlichem den
Hebel oder die Taste ( Bild 19) nach hinten drücken und so lange
halten, bis der STB auslöst.
▶ Kesseltemperatur ständig beobachten und die Prüfung wenn nötig
abbrechen ( Kapitel 7.2.2).
1
Bild 18 STB auslösen
[1]
Kesseltemperaturregler
[2]
Schalter Notbetrieb Brenner
7.2.2 Prüfung abbrechen oder beenden
▶ Schalter Notbetrieb Brenner ( Bild 18, [2]) auf AUT stellen.
▶ Je nach Reglertyp Hebel [2] oder Taste [1] loslassen.
▶ Einstellknopf des Kesseltemperaturreglers ( Bild 18, [1])
aufstecken.
▶ Regler, Schalter und Temperatureinstellungen auf die anlagen-
spezifischen Gegebenheiten einstellen.
▶ Kesseltemperaturregler auf AUT stellen.
Bild 19 STB-Prüfung abbrechen oder beenden
[1]
Taste
[2]
Hebel
2
6 720 805 940-12.1T
1
2
6 720 803 705-06.2T
CFB 840
