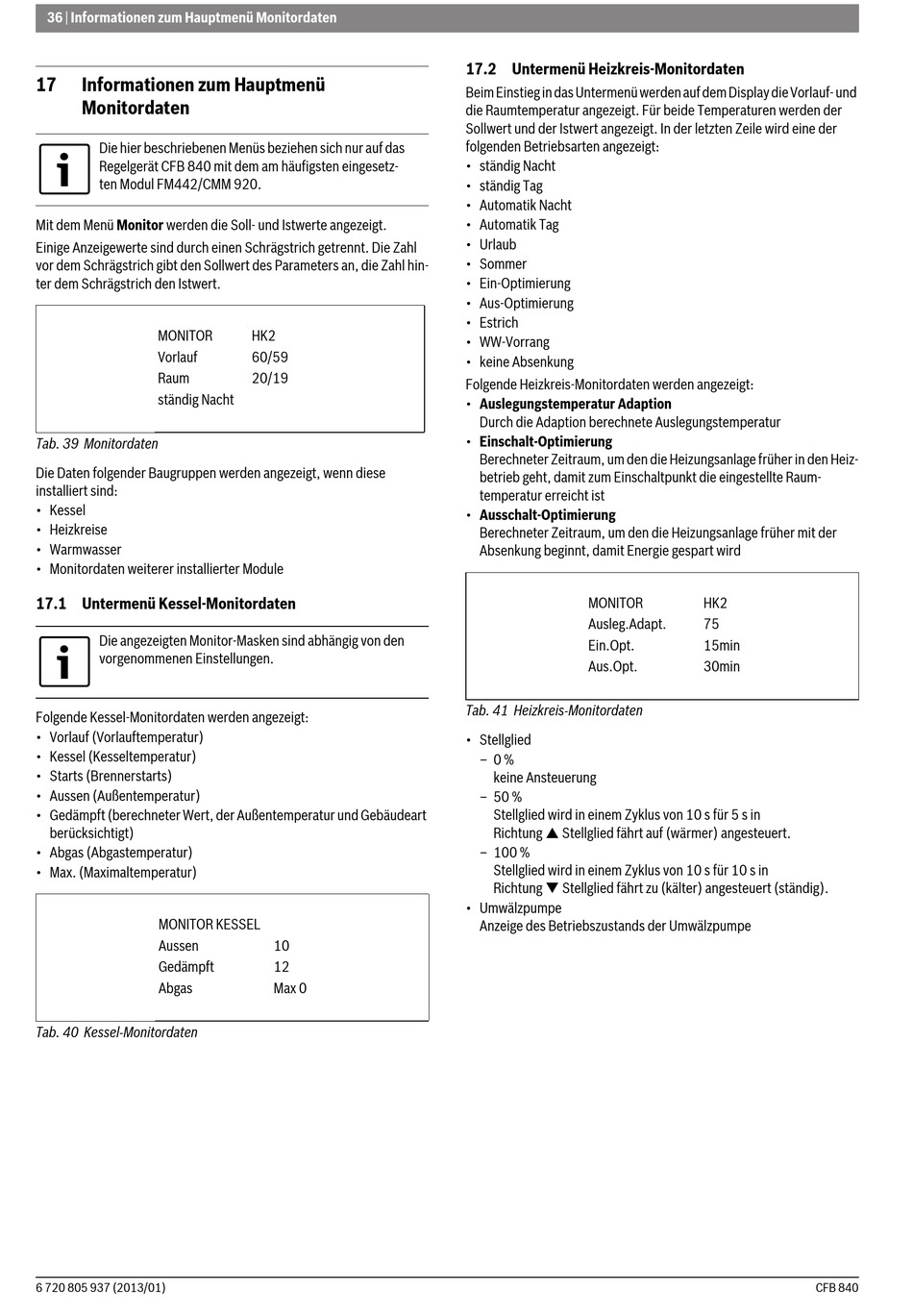

36 | Informationen zum Hauptmenü Monitordaten
17
Informationen zum Hauptmenü
Monitordaten
Die hier beschriebenen Menüs beziehen sich nur auf das
Regelgerät CFB 840 mit dem am häufigsten eingesetz-
ten Modul FM442/CMM 920.
Mit dem Menü Monitor werden die Soll- und Istwerte angezeigt.
Einige Anzeigewerte sind durch einen Schrägstrich getrennt. Die Zahl
vor dem Schrägstrich gibt den Sollwert des Parameters an, die Zahl hin-
ter dem Schrägstrich den Istwert.
MONITOR
Vorlauf
Raum
ständig Nacht
Tab. 39 Monitordaten
Die Daten folgender Baugruppen werden angezeigt, wenn diese
installiert sind:
• Kessel
• Heizkreise
• Warmwasser
• Monitordaten weiterer installierter Module
17.1 Untermenü Kessel-Monitordaten
Die angezeigten Monitor-Masken sind abhängig von den
vorgenommenen Einstellungen.
Folgende Kessel-Monitordaten werden angezeigt:
• Vorlauf (Vorlauftemperatur)
• Kessel (Kesseltemperatur)
• Starts (Brennerstarts)
• Aussen (Außentemperatur)
• Gedämpft (berechneter Wert, der Außentemperatur und Gebäudeart
berücksichtigt)
• Abgas (Abgastemperatur)
• Max. (Maximaltemperatur)
MONITOR KESSEL
Aussen
Gedämpft
Abgas
Tab. 40 Kessel-Monitordaten
6 720 805 937 (2013/01)
HK2
60/59
20/19
10
12
Max 0
17.2 Untermenü Heizkreis-Monitordaten
Beim Einstieg in das Untermenü werden auf dem Display die Vorlauf- und
die Raumtemperatur angezeigt. Für beide Temperaturen werden der
Sollwert und der Istwert angezeigt. In der letzten Zeile wird eine der
folgenden Betriebsarten angezeigt:
• ständig Nacht
• ständig Tag
• Automatik Nacht
• Automatik Tag
• Urlaub
• Sommer
• Ein-Optimierung
• Aus-Optimierung
• Estrich
• WW-Vorrang
• keine Absenkung
Folgende Heizkreis-Monitordaten werden angezeigt:
• Auslegungstemperatur Adaption
Durch die Adaption berechnete Auslegungstemperatur
• Einschalt-Optimierung
Berechneter Zeitraum, um den die Heizungsanlage früher in den Heiz-
betrieb geht, damit zum Einschaltpunkt die eingestellte Raum-
temperatur erreicht ist
• Ausschalt-Optimierung
Berechneter Zeitraum, um den die Heizungsanlage früher mit der
Absenkung beginnt, damit Energie gespart wird
MONITOR
Ausleg.Adapt.
Ein.Opt.
Aus.Opt.
Tab. 41 Heizkreis-Monitordaten
• Stellglied
– 0 %
keine Ansteuerung
– 50 %
Stellglied wird in einem Zyklus von 10 s für 5 s in
Richtung Stellglied fährt auf (wärmer) angesteuert.
– 100 %
Stellglied wird in einem Zyklus von 10 s für 10 s in
Richtung Stellglied fährt zu (kälter) angesteuert (ständig).
• Umwälzpumpe
Anzeige des Betriebszustands der Umwälzpumpe
HK2
75
15min
30min
CFB 840
