4
Informationen für den Fachmann
4.1
Modulbestückung
Hier sind alle Module aufgeführt, mit denen das Regelgerät ausgestattet
ist oder ausgestattet werden kann.
Modul
Zentralmodul ZM425
Zusatzmodul ZM426/CME 920 –
zweiter Sicherheitstemperaturbegrenzer
Zusatzmodul ZM427/CME 930 –
Kesselschutz (Betriebsbedingungen)
Zusatzmodul ZM TAAN/CME 910 –
Anzeige Kesseltemperatur und Abgastemperatur
Tab. 3 Module und ihre Funktionen
[O]
Grundausstattung
[X]
Zusatzausstattung (länderspezifisch)
1
2
80

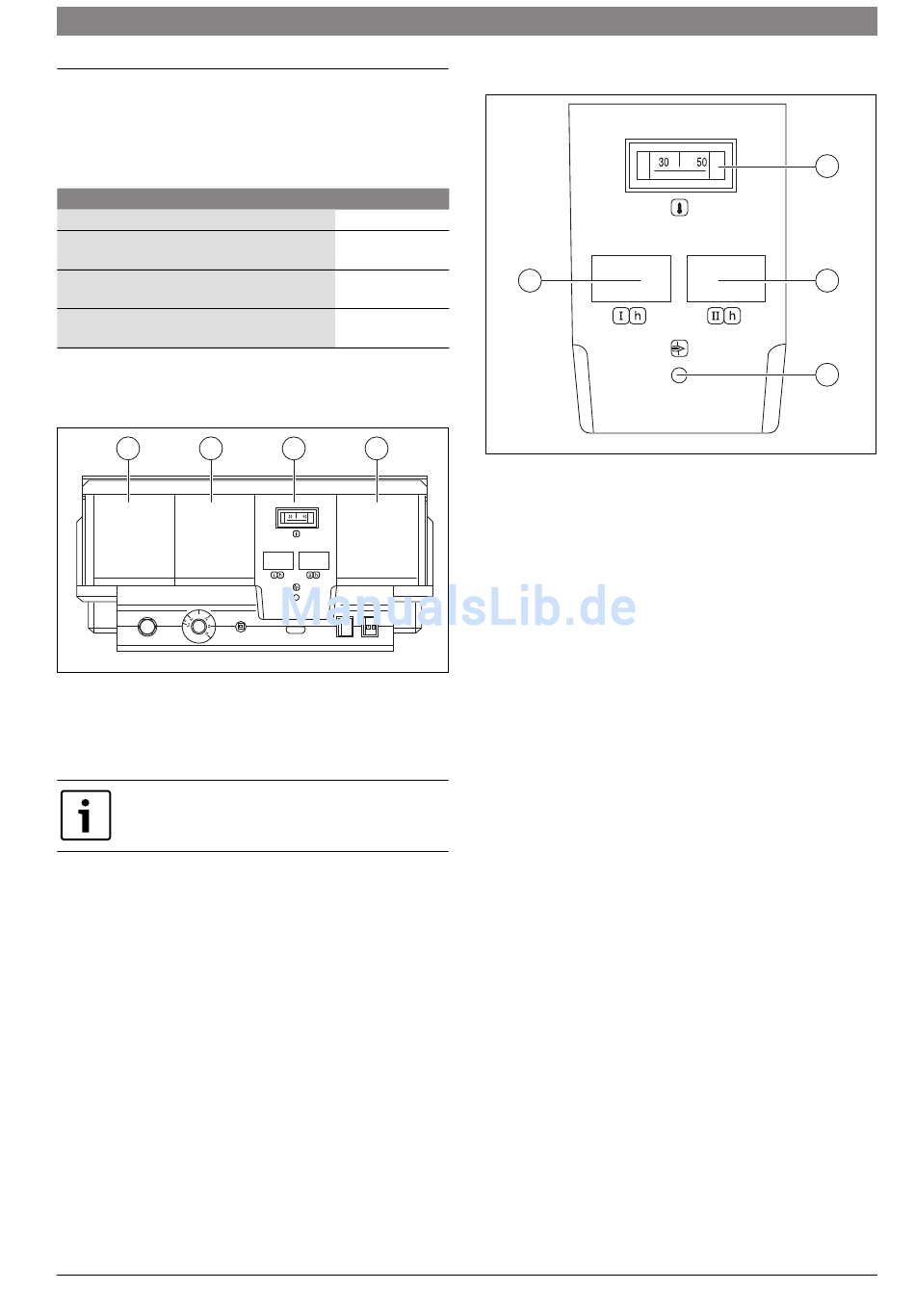

Bild 2 Modulbestückung
[1]
Steckplatz 1: z. B. für Zusatzmodul ZM TAAN/CME 910
[2]
Steckplatz 2: z. B. für Zusatzmodul ZM426/CME 920
[3]
Steckplatz A: Zentralmodul ZM425
[4]
Steckplatz 3: z. B. für Zusatzmodul ZM427/CME 930
Im Normalbetrieb befinden sich die Handschalter der
Module in Stellung AUT. Die aktuellen Funktionen
werden durch Leuchtdioden am Modul angezeigt.
CFB 810
CFB 810
O
X
X
X
3
4
TEST
STB
6 720 805 941-05.1T
Informationen für den Fachmann | 5
4.2
Zentralmodul ZM425
4
Bild 3 Zentralmodul ZM425
[1]
Anzeige Kesseltemperatur
[2]
Betriebsstundenzähler Brennerstufe II (Zusatzausstattung)
[3]
Anzeige Brennerstörung
[4]
Betriebsstundenzähler Brennerstufe I (Zusatzausstattung)
1
2
3
6 720 805 941-09.1T
6 720 805 943 (2013/01)
