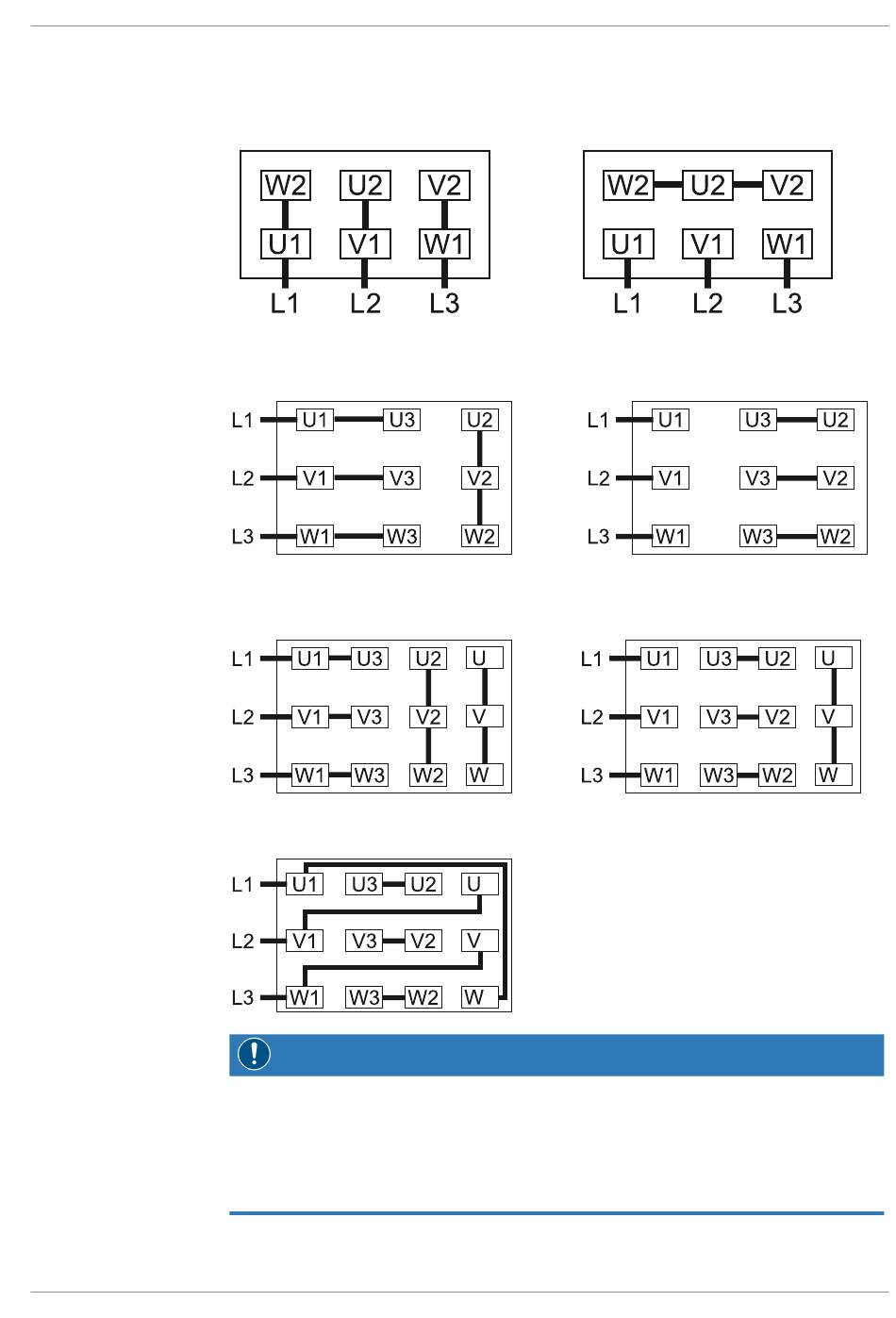

5.5.1 Schaltplan für dreiphasigen Motor
0870524627_RA0160-0302D_C0007_IM_de
Dreieck-Schaltung (Niederspannung):
Doppelstern-Schaltung, Multispannungs-
Motor mit 9 Pins (Niederspannung):
Doppelstern-Schaltung, Multispannungs-
Motor mit 12 Pins (Niederspannung):
Dreieck-Schaltung, Multispannungs-Motor mit 12 Pins (Mittelspannung):
ACHTUNG
Falsche Drehrichtung.
Gefahr der Beschädigung der Maschine.
• Beim Betrieb in falscher Drehrichtung kann die Maschine schon nach kurzer Zeit
schwer beschädigt werden. Stellen Sie vor der Inbetriebnahme sicher, dass die Dreh-
richtung korrekt ist.
• Bestimmen Sie die vorgesehene Drehrichtung anhand des aufgeklebten bzw. einge-
prägten Pfeils.
Stern-Schaltung (Hochspannung):
Stern-Schaltung, Multispannungs-Mo-
tor mit 9 Pins (Hochspannung):
Stern-Schaltung, Multispannungs-Motor
mit 12 Pins (Hochspannung):
4
4
4
4
4
4
Installation | 5
4
4
4
15 / 32
