METIS MF11

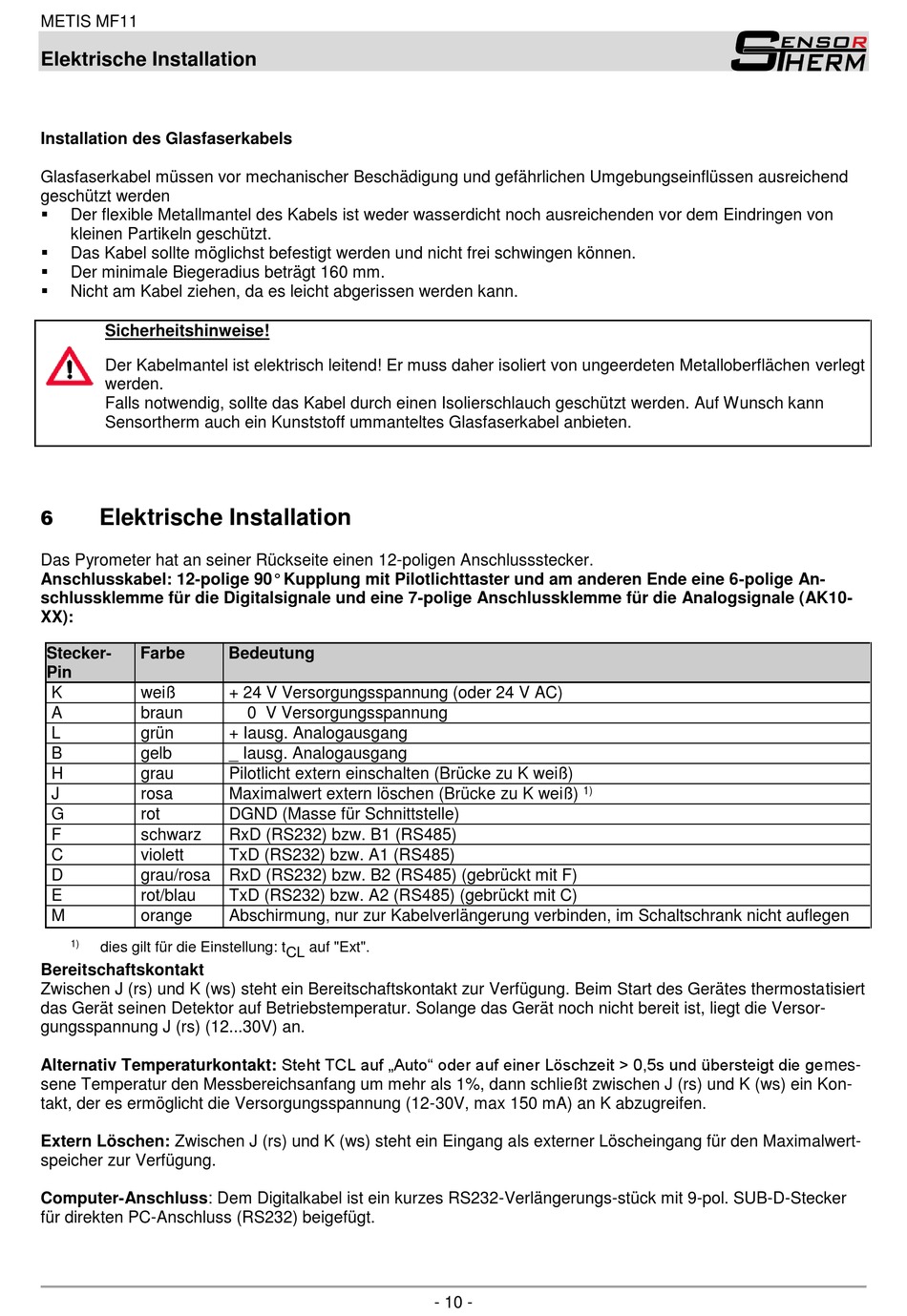

Elektrische Installation

Installation des Glasfaserkabels
Glasfaserkabel müssen vor mechanischer Beschädigung und gefährlichen Umgebungseinflüssen ausreichend
geschützt werden
Der flexible Metallmantel des Kabels ist weder wasserdicht noch ausreichenden vor dem Eindringen von
kleinen Partikeln geschützt.
Das Kabel sollte möglichst befestigt werden und nicht frei schwingen können.
Der minimale Biegeradius beträgt 160 mm.
Nicht am Kabel ziehen, da es leicht abgerissen werden kann.
Sicherheitshinweise!
Der Kabelmantel ist elektrisch leitend! Er muss daher isoliert von ungeerdeten Metalloberflächen verlegt
werden.
Falls notwendig, sollte das Kabel durch einen Isolierschlauch geschützt werden. Auf Wunsch kann
Sensortherm auch ein Kunststoff ummanteltes Glasfaserkabel anbieten.
6
Elektrische Installation
Das Pyrometer hat an seiner Rückseite einen 12-poligen Anschlussstecker.
Anschlusskabel: 12-polige 90° Kupplung mit Pilotlichttaster und am anderen Ende eine 6-polige An-
schlussklemme für die Digitalsignale und eine 7-polige Anschlussklemme für die Analogsignale (AK10-
XX):
Stecker-
Farbe
Pin
K
weiß
A
braun
L
grün
B
gelb
H
grau
J
rosa
G
rot
F
schwarz
C
violett
D
grau/rosa
E
rot/blau
M
orange
1)
dies gilt für die Einstellung: t CL auf "Ext".
Bereitschaftskontakt
Zwischen J (rs) und K (ws) steht ein Bereitschaftskontakt zur Verfügung. Beim Start des Gerätes thermostatisiert
das Gerät seinen Detektor auf Betriebstemperatur. Solange das Gerät noch nicht bereit ist, liegt die Versor-
gungsspannung J (rs) (12...30V) an.
Alternativ Temperaturkontakt: Steht TCL auf „Auto" oder auf einer Löschzeit > 0,5s und übersteigt die gemes-
sene Temperatur den Messbereichsanfang um mehr als 1%, dann schließt zwischen J (rs) und K (ws) ein Kon-
takt, der es ermöglicht die Versorgungsspannung (12-30V, max 150 mA) an K abzugreifen.
Extern Löschen: Zwischen J (rs) und K (ws) steht ein Eingang als externer Löscheingang für den Maximalwert-
speicher zur Verfügung.
Computer-Anschluss: Dem Digitalkabel ist ein kurzes RS232-Verlängerungs-stück mit 9-pol. SUB-D-Stecker
für direkten PC-Anschluss (RS232) beigefügt.
Bedeutung
+ 24 V Versorgungsspannung (oder 24 V AC)
0 V Versorgungsspannung
+ Iausg. Analogausgang
_ Iausg. Analogausgang
Pilotlicht extern einschalten (Brücke zu K weiß)
Maximalwert extern löschen (Brücke zu K weiß)
DGND (Masse für Schnittstelle)
RxD (RS232) bzw. B1 (RS485)
TxD (RS232) bzw. A1 (RS485)
RxD (RS232) bzw. B2 (RS485) (gebrückt mit F)
TxD (RS232) bzw. A2 (RS485) (gebrückt mit C)
Abschirmung, nur zur Kabelverlängerung verbinden, im Schaltschrank nicht auflegen
1)
- 10 -
