METIS MF11

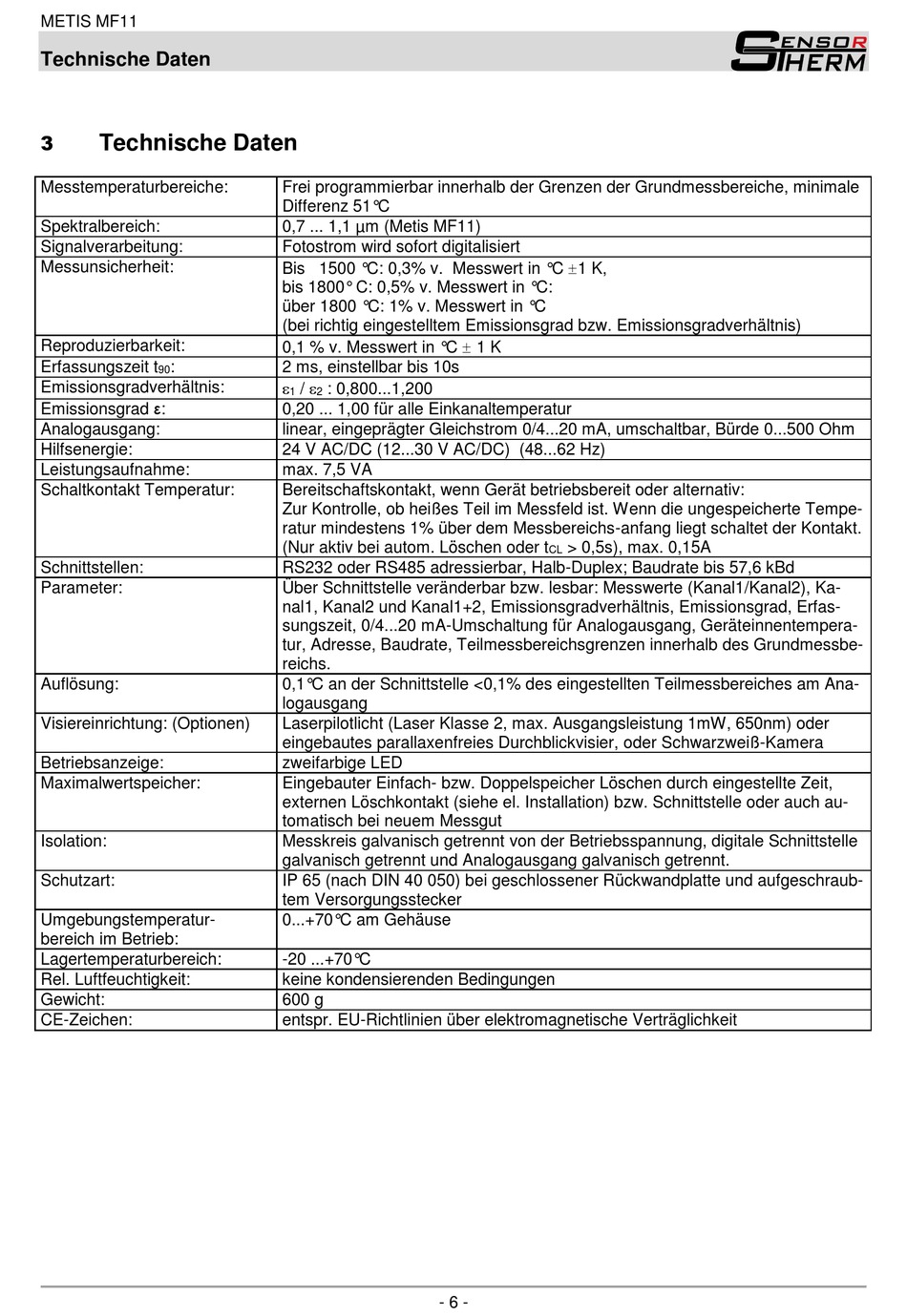

Technische Daten

3
Technische Daten
Messtemperaturbereiche:
Spektralbereich:
Signalverarbeitung:
Messunsicherheit:
Reproduzierbarkeit:
Erfassungszeit t :
90
Emissionsgradverhältnis:
Emissionsgrad ε:
Analogausgang:
Hilfsenergie:
Leistungsaufnahme:
Schaltkontakt Temperatur:
Schnittstellen:
Parameter:
Auflösung:
Visiereinrichtung: (Optionen)
Betriebsanzeige:
Maximalwertspeicher:
Isolation:
Schutzart:
Umgebungstemperatur-
bereich im Betrieb:
Lagertemperaturbereich:
Rel. Luftfeuchtigkeit:
Gewicht:
CE-Zeichen:
Frei programmierbar innerhalb der Grenzen der Grundmessbereiche, minimale
Differenz 51°C
0,7 ... 1,1 µm (Metis MF11)
Fotostrom wird sofort digitalisiert
Bis 1500 °C: 0,3% v. Messwert in °C 1 K,
bis 1800° C: 0,5% v. Messwert in °C:
über 1800 °C: 1% v. Messwert in °C
(bei richtig eingestelltem Emissionsgrad bzw. Emissionsgradverhältnis)
0,1 % v. Messwert in °C  1 K
2 ms, einstellbar bis 10s
 / 
: 0,800...1,200
1 2
0,20 ... 1,00 für alle Einkanaltemperatur
linear, eingeprägter Gleichstrom 0/4...20 mA, umschaltbar, Bürde 0...500 Ohm
24 V AC/DC (12...30 V AC/DC) (48...62 Hz)
max. 7,5 VA
Bereitschaftskontakt, wenn Gerät betriebsbereit oder alternativ:
Zur Kontrolle, ob heißes Teil im Messfeld ist. Wenn die ungespeicherte Tempe-
ratur mindestens 1% über dem Messbereichs-anfang liegt schaltet der Kontakt.
(Nur aktiv bei autom. Löschen oder t
RS232 oder RS485 adressierbar, Halb-Duplex; Baudrate bis 57,6 kBd
Über Schnittstelle veränderbar bzw. lesbar: Messwerte (Kanal1/Kanal2), Ka-
nal1, Kanal2 und Kanal1+2, Emissionsgradverhältnis, Emissionsgrad, Erfas-
sungszeit, 0/4...20 mA-Umschaltung für Analogausgang, Geräteinnentempera-
tur, Adresse, Baudrate, Teilmessbereichsgrenzen innerhalb des Grundmessbe-
reichs.
0,1°C an der Schnittstelle <0,1% des eingestellten Teilmessbereiches am Ana-
logausgang
Laserpilotlicht (Laser Klasse 2, max. Ausgangsleistung 1mW, 650nm) oder
eingebautes parallaxenfreies Durchblickvisier, oder Schwarzweiß-Kamera
zweifarbige LED
Eingebauter Einfach- bzw. Doppelspeicher Löschen durch eingestellte Zeit,
externen Löschkontakt (siehe el. Installation) bzw. Schnittstelle oder auch au-
tomatisch bei neuem Messgut
Messkreis galvanisch getrennt von der Betriebsspannung, digitale Schnittstelle
galvanisch getrennt und Analogausgang galvanisch getrennt.
IP 65 (nach DIN 40 050) bei geschlossener Rückwandplatte und aufgeschraub-
tem Versorgungsstecker
0...+70°C am Gehäuse
-20 ...+70°C
keine kondensierenden Bedingungen
600 g
entspr. EU-Richtlinien über elektromagnetische Verträglichkeit
- 6 -
> 0,5s), max. 0,15A
