METIS MF11
Elektrische Installation
Ein Vertauschen der Anschlussklemmen, insbesondere der Versorgungsspannung kann das
Gerät erheblich beschädigen!

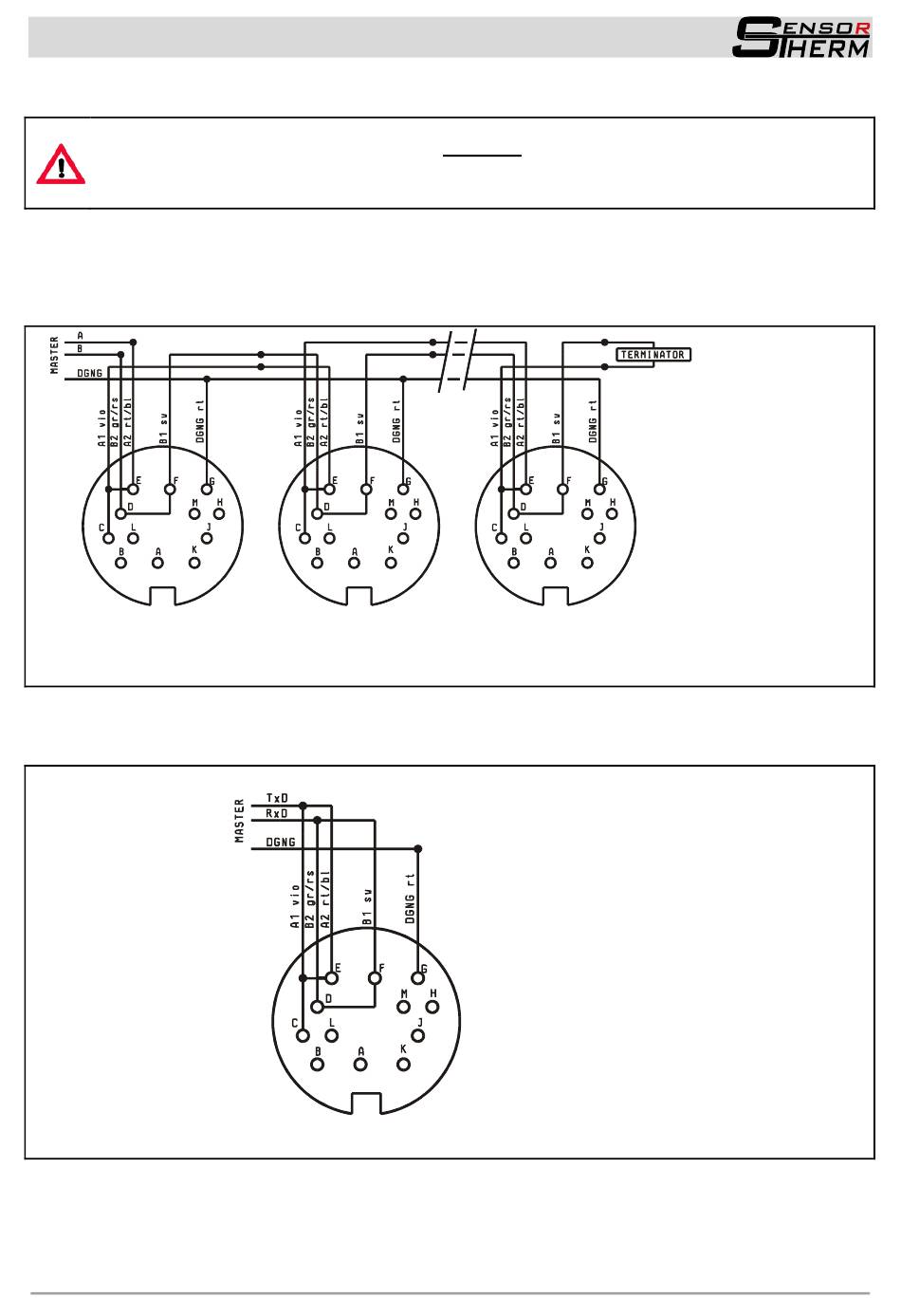

a.) Schaltbeispiel für Gerät mit RS 485: (Halb-Duplex-Betrieb)
A1 und A2 sowie B1 und B2 sind im 12-poligen Rundsteckverbinder des Anschlusskabels (Best.-Nr. AK10-XX)
gebrückt, um lange Stichleitungen und damit Reflektionen zu vermeiden.
Pyrometer 1
z. Bsp.: Adresse 0
b.) Schaltbeispiel für Gerät mit RS 232:
Achtung !
Pyrometer 2
z. Bsp.: Adresse 1
- 11 -
Pyrometer n
z. Bsp. Adresse 3 – 97
