METIS MF11

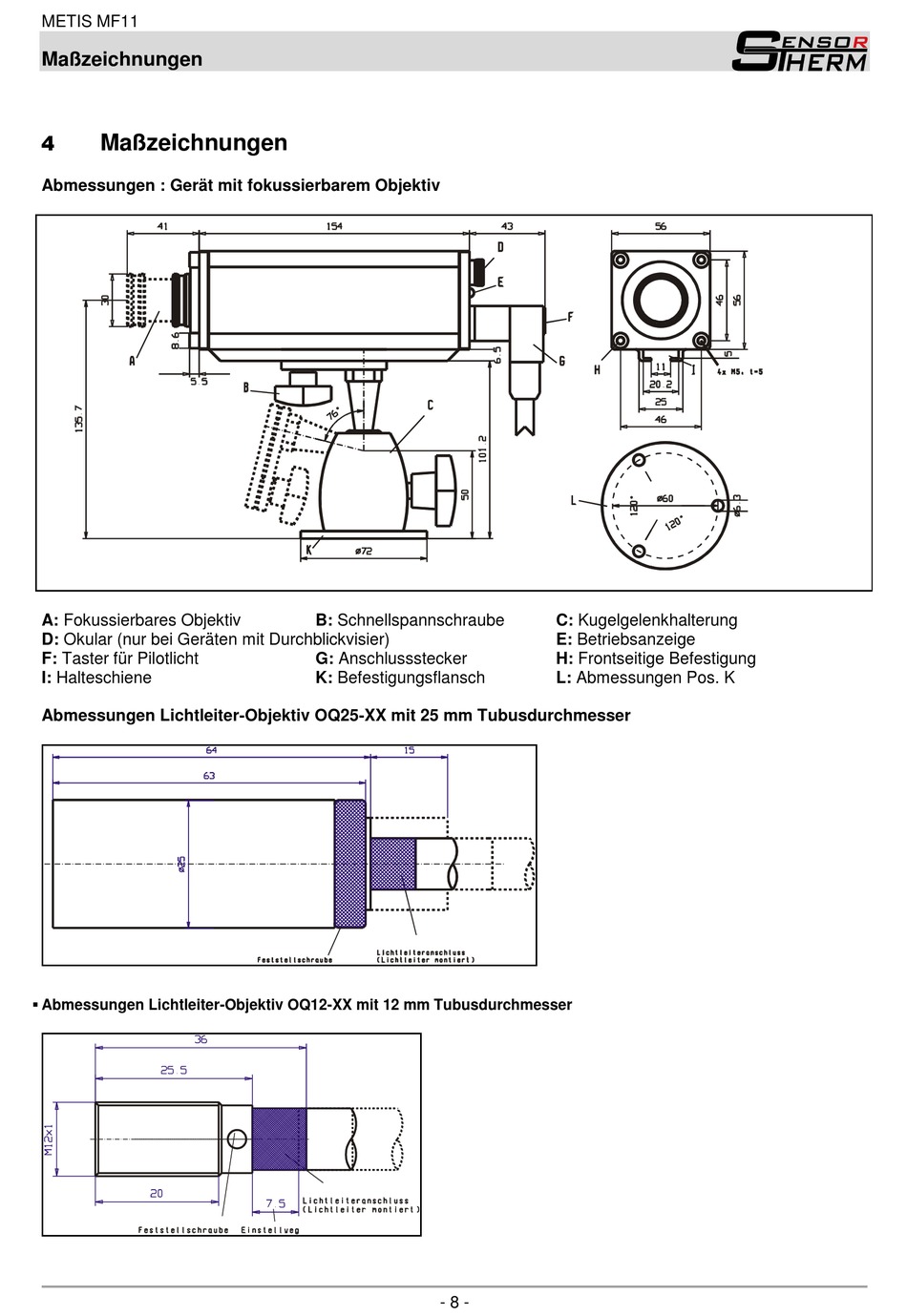

Maßzeichnungen
4
Maßzeichnungen
Abmessungen : Gerät mit fokussierbarem Objektiv
A: Fokussierbares Objektiv
D: Okular (nur bei Geräten mit Durchblickvisier)
F: Taster für Pilotlicht
I: Halteschiene
Abmessungen Lichtleiter-Objektiv OQ25-XX mit 25 mm Tubusdurchmesser
Abmessungen Lichtleiter-Objektiv OQ12-XX mit 12 mm Tubusdurchmesser
B: Schnellspannschraube
G: Anschlussstecker
K: Befestigungsflansch
- 8 -
C: Kugelgelenkhalterung
E: Betriebsanzeige
H: Frontseitige Befestigung
L: Abmessungen Pos. K
