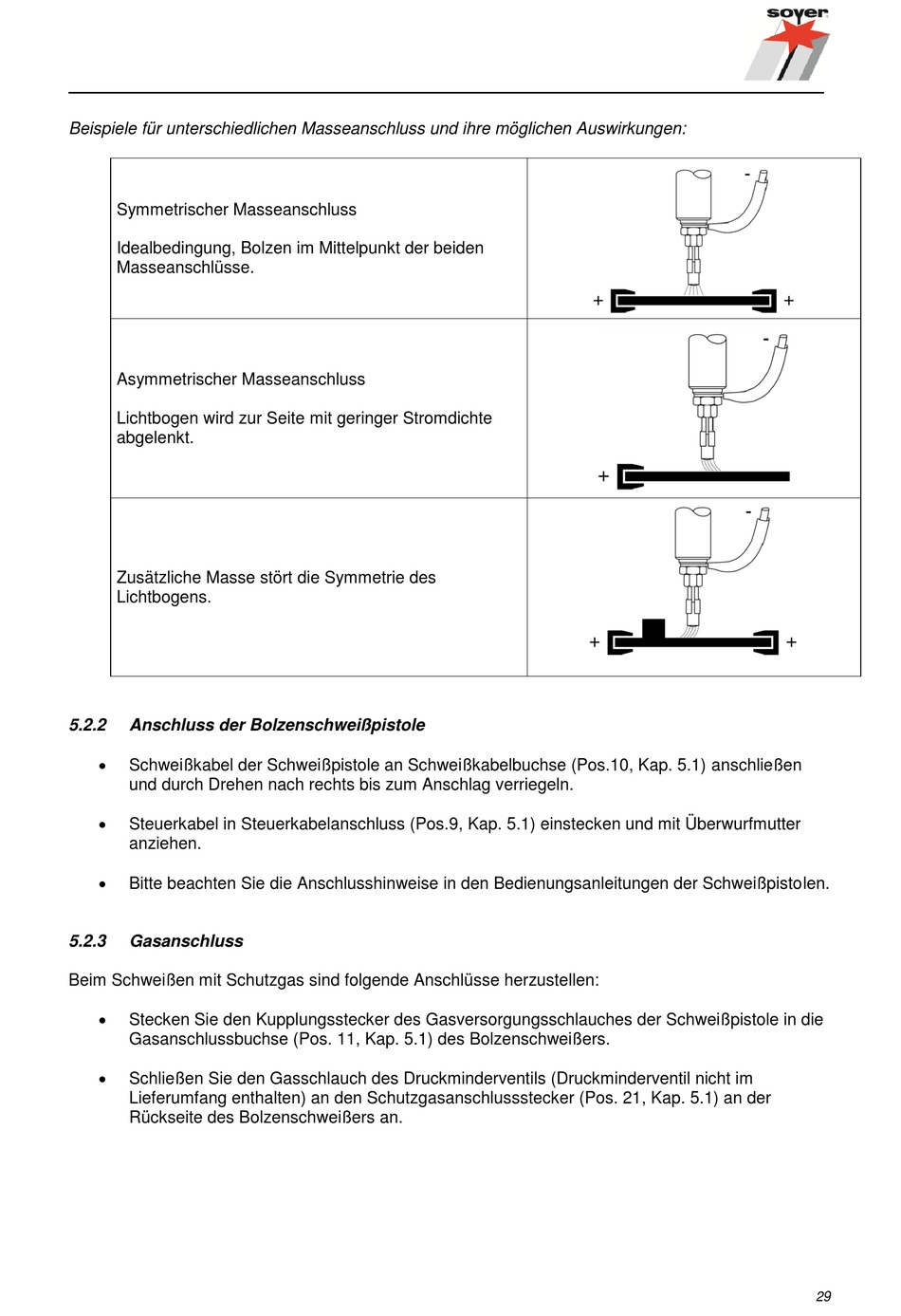

Beispiele für unterschiedlichen Masseanschluss und ihre möglichen Auswirkungen:
Symmetrischer Masseanschluss
Idealbedingung, Bolzen im Mittelpunkt der beiden
Masseanschlüsse.
Asymmetrischer Masseanschluss
Lichtbogen wird zur Seite mit geringer Stromdichte
abgelenkt.
Zusätzliche Masse stört die Symmetrie des
Lichtbogens.
5.2.2
Anschluss der Bolzenschweißpistole
Schweißkabel der Schweißpistole an Schweißkabelbuchse (Pos.10, Kap. 5.1) anschließen
und durch Drehen nach rechts bis zum Anschlag verriegeln.
Steuerkabel in Steuerkabelanschluss (Pos.9, Kap. 5.1) einstecken und mit Überwurfmutter
anziehen.
Bitte beachten Sie die Anschlusshinweise in den Bedienungsanleitungen der Schweißpistolen.
5.2.3
Gasanschluss
Beim Schweißen mit Schutzgas sind folgende Anschlüsse herzustellen:
Stecken Sie den Kupplungsstecker des Gasversorgungsschlauches der Schweißpistole in die
Gasanschlussbuchse (Pos. 11, Kap. 5.1) des Bolzenschweißers.
Schließen Sie den Gasschlauch des Druckminderventils (Druckminderventil nicht im
Lieferumfang enthalten) an den Schutzgasanschlussstecker (Pos. 21, Kap. 5.1) an der
Rückseite des Bolzenschweißers an.
29
