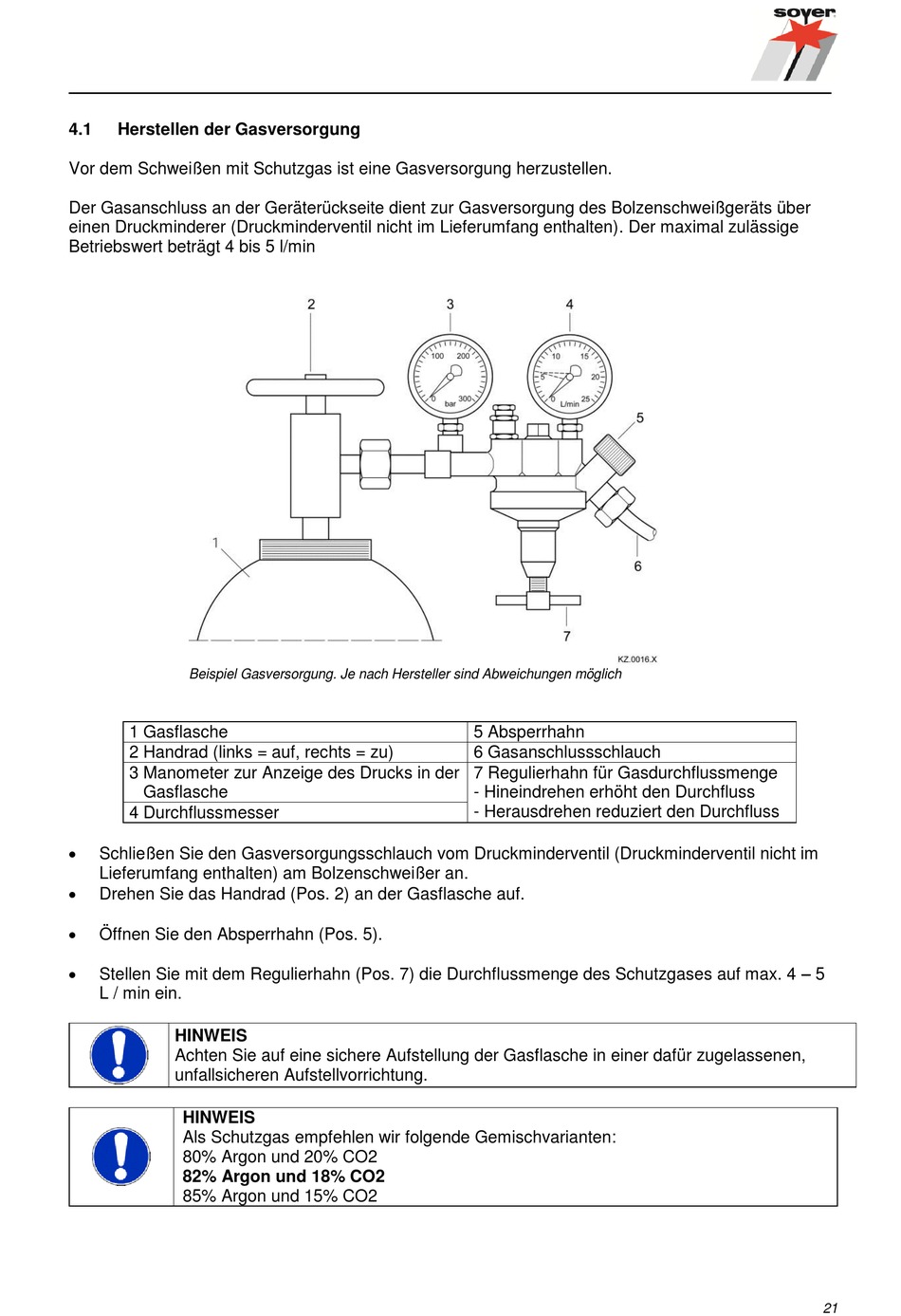

Herstellen der Gasversorgung
Vor dem Schweißen mit Schutzgas ist eine Gasversorgung herzustellen.
Der Gasanschluss an der Geräterückseite dient zur Gasversorgung des Bolzenschweißgeräts über
einen Druckminderer (Druckminderventil nicht im Lieferumfang enthalten). Der maximal zulässige
Betriebswert beträgt 4 bis 5 l/min
Beispiel Gasversorgung. Je nach Hersteller sind Abweichungen möglich
1 Gasflasche
2 Handrad (links = auf, rechts = zu)
3 Manometer zur Anzeige des Drucks in der
Gasflasche
4 Durchflussmesser
Schließen Sie den Gasversorgungsschlauch vom Druckminderventil (Druckminderventil nicht im
Lieferumfang enthalten) am Bolzenschweißer an.
Drehen Sie das Handrad (Pos. 2) an der Gasflasche auf.
Öffnen Sie den Absperrhahn (Pos. 5).
Stellen Sie mit dem Regulierhahn (Pos. 7) die Durchflussmenge des Schutzgases auf max. 4 – 5
L / min ein.
HINWEIS
Achten Sie auf eine sichere Aufstellung der Gasflasche in einer dafür zugelassenen,
unfallsicheren Aufstellvorrichtung.
HINWEIS
Als Schutzgas empfehlen wir folgende Gemischvarianten:
80% Argon und 20% CO2
82% Argon und 18% CO2
85% Argon und 15% CO2
5 Absperrhahn
6 Gasanschlussschlauch
7 Regulierhahn für Gasdurchflussmenge
- Hineindrehen erhöht den Durchfluss
- Herausdrehen reduziert den Durchfluss
