5.1.4

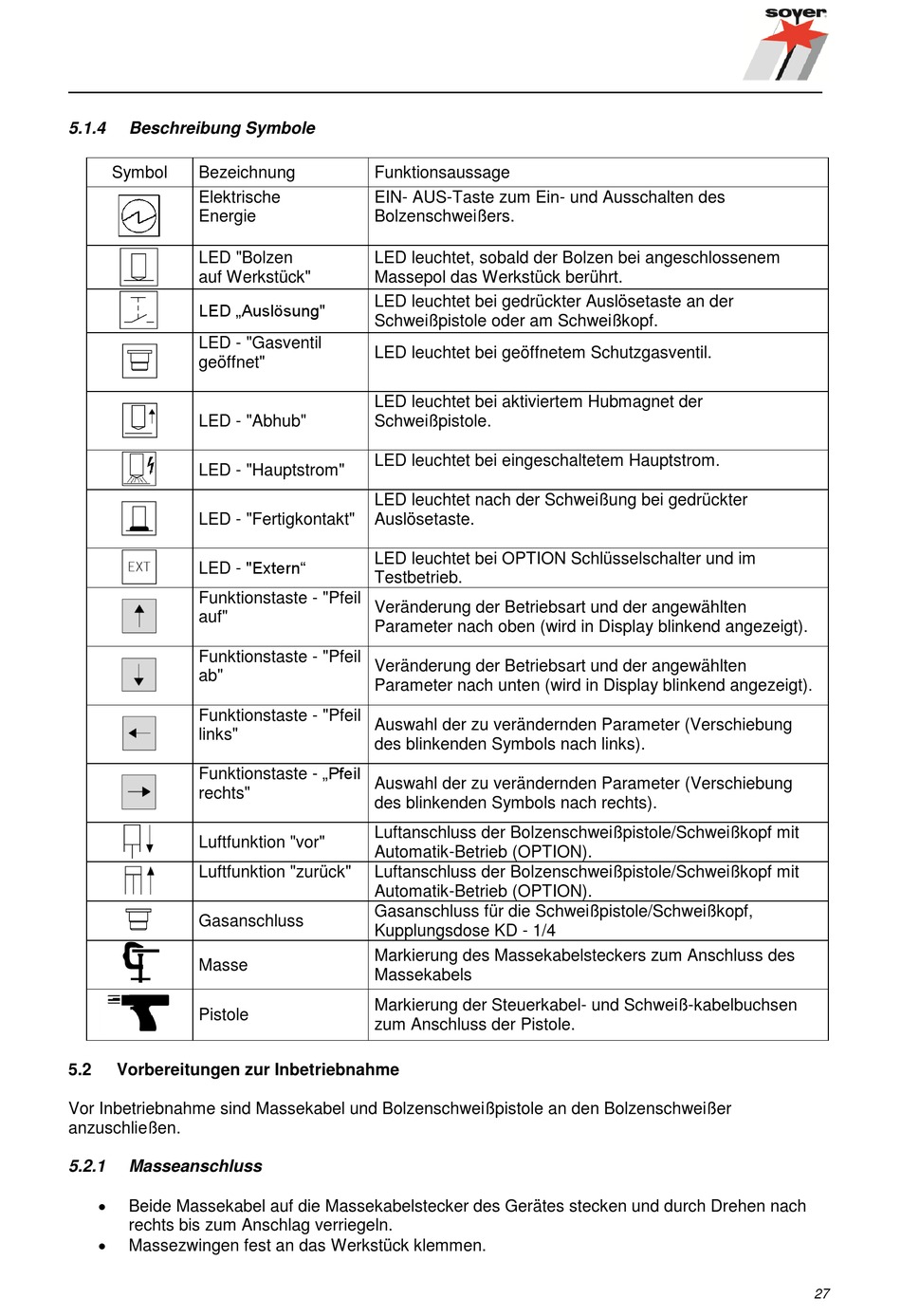

Beschreibung Symbole

Symbol
Bezeichnung
Elektrische
Energie
LED "Bolzen
auf Werkstück"
LED „Auslösung"
LED - "Gasventil
geöffnet"
LED - "Abhub"
LED - "Hauptstrom"
LED - "Fertigkontakt"
LED - "Extern"
Funktionstaste - "Pfeil
auf"
Funktionstaste - "Pfeil
ab"
Funktionstaste - "Pfeil
links"
Funktionstaste - „Pfeil
rechts"
Luftfunktion "vor"
Luftfunktion "zurück"
Gasanschluss
Masse
Pistole
5.2

Vorbereitungen zur Inbetriebnahme

Vor Inbetriebnahme sind Massekabel und Bolzenschweißpistole an den Bolzenschweißer
anzuschließen.
5.2.1

Masseanschluss

Beide Massekabel auf die Massekabelstecker des Gerätes stecken und durch Drehen nach
rechts bis zum Anschlag verriegeln.
Massezwingen fest an das Werkstück klemmen.
Funktionsaussage
EIN- AUS-Taste zum Ein- und Ausschalten des
Bolzenschweißers.
LED leuchtet, sobald der Bolzen bei angeschlossenem
Massepol das Werkstück berührt.
LED leuchtet bei gedrückter Auslösetaste an der
Schweißpistole oder am Schweißkopf.
LED leuchtet bei geöffnetem Schutzgasventil.
LED leuchtet bei aktiviertem Hubmagnet der
Schweißpistole.
LED leuchtet bei eingeschaltetem Hauptstrom.
LED leuchtet nach der Schweißung bei gedrückter
Auslösetaste.
LED leuchtet bei OPTION Schlüsselschalter und im
Testbetrieb.
Veränderung der Betriebsart und der angewählten
Parameter nach oben (wird in Display blinkend angezeigt).
Veränderung der Betriebsart und der angewählten
Parameter nach unten (wird in Display blinkend angezeigt).
Auswahl der zu verändernden Parameter (Verschiebung
des blinkenden Symbols nach links).
Auswahl der zu verändernden Parameter (Verschiebung
des blinkenden Symbols nach rechts).
Luftanschluss der Bolzenschweißpistole/Schweißkopf mit
Automatik-Betrieb (OPTION).
Luftanschluss der Bolzenschweißpistole/Schweißkopf mit
Automatik-Betrieb (OPTION).
Gasanschluss für die Schweißpistole/Schweißkopf,
Kupplungsdose KD - 1/4
Markierung des Massekabelsteckers zum Anschluss des
Massekabels
Markierung der Steuerkabel- und Schweiß-kabelbuchsen
zum Anschluss der Pistole.
27
