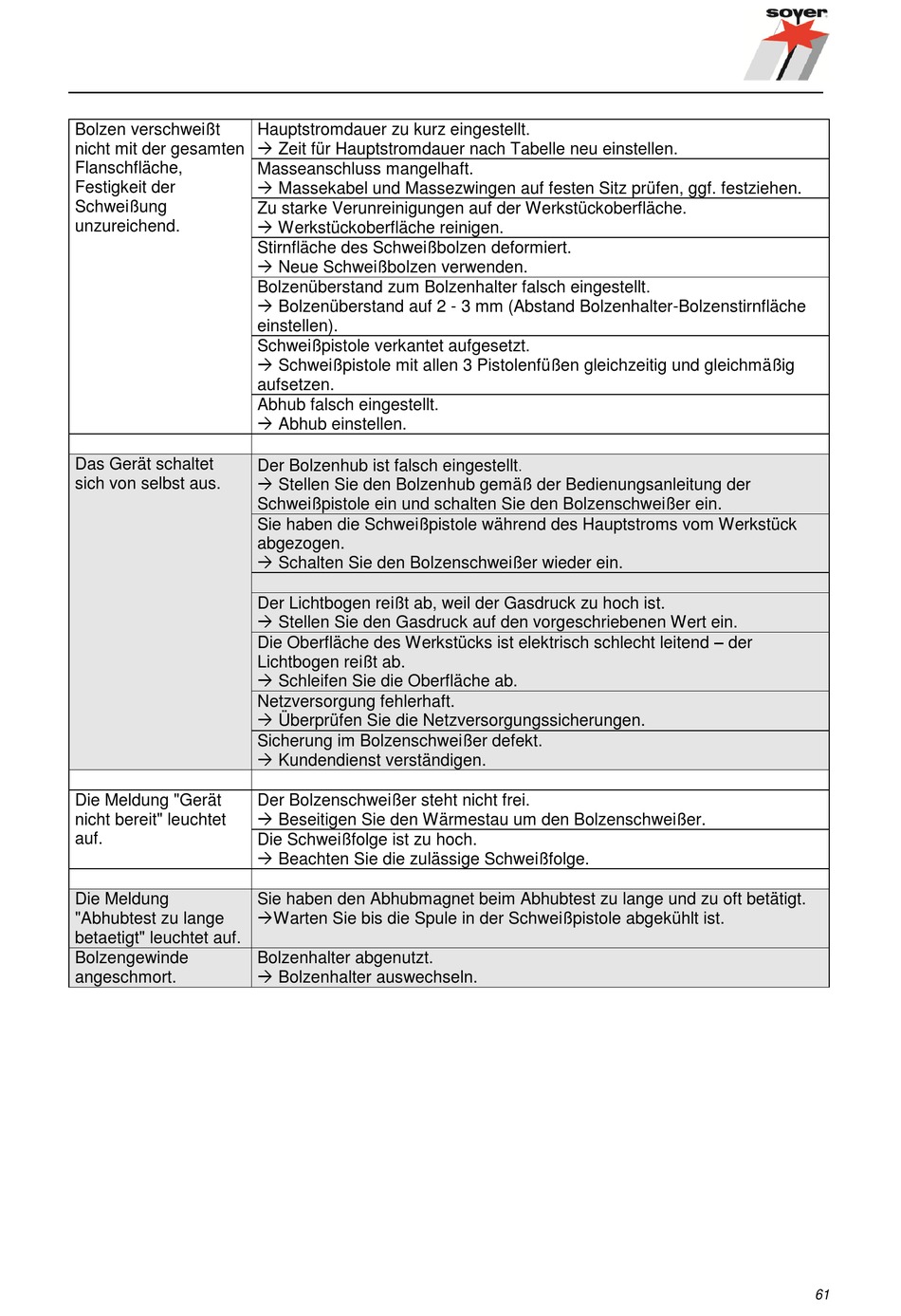

Soyer BMK-16i Bedienungsanleitung Seite 61

Bolzen verschweißt
nicht mit der gesamten
Flanschfläche,
Festigkeit der
Schweißung
unzureichend.
Das Gerät schaltet
sich von selbst aus.
Die Meldung "Gerät
nicht bereit" leuchtet
auf.
Die Meldung
"Abhubtest zu lange
betaetigt" leuchtet auf.
Bolzengewinde
angeschmort.
Hauptstromdauer zu kurz eingestellt.
 Zeit für Hauptstromdauer nach Tabelle neu einstellen.
Masseanschluss mangelhaft.
 Massekabel und Massezwingen auf festen Sitz prüfen, ggf. festziehen.
Zu starke Verunreinigungen auf der Werkstückoberfläche.
 Werkstückoberfläche reinigen.
Stirnfläche des Schweißbolzen deformiert.
 Neue Schweißbolzen verwenden.
Bolzenüberstand zum Bolzenhalter falsch eingestellt.
 Bolzenüberstand auf 2 - 3 mm (Abstand Bolzenhalter-Bolzenstirnfläche
einstellen).
Schweißpistole verkantet aufgesetzt.
 Schweißpistole mit allen 3 Pistolenfüßen gleichzeitig und gleichmäßig
aufsetzen.
Abhub falsch eingestellt.
 Abhub einstellen.
Der Bolzenhub ist falsch eingestellt
 Stellen Sie den Bolzenhub gemäß der Bedienungsanleitung der
Schweißpistole ein und schalten Sie den Bolzenschweißer ein.
Sie haben die Schweißpistole während des Hauptstroms vom Werkstück
abgezogen.
 Schalten Sie den Bolzenschweißer wieder ein.
Der Lichtbogen reißt ab, weil der Gasdruck zu hoch ist.
 Stellen Sie den Gasdruck auf den vorgeschriebenen Wert ein.
Die Oberfläche des Werkstücks ist elektrisch schlecht leitend – der
Lichtbogen reißt ab.
 Schleifen Sie die Oberfläche ab.
Netzversorgung fehlerhaft.
 Überprüfen Sie die Netzversorgungssicherungen.
Sicherung im Bolzenschweißer defekt.
 Kundendienst verständigen.
Der Bolzenschweißer steht nicht frei.
 Beseitigen Sie den Wärmestau um den Bolzenschweißer.
Die Schweißfolge ist zu hoch.
 Beachten Sie die zulässige Schweißfolge.
Sie haben den Abhubmagnet beim Abhubtest zu lange und zu oft betätigt.
Warten Sie bis die Spule in der Schweißpistole abgekühlt ist.
Bolzenhalter abgenutzt.
 Bolzenhalter auswechseln.
61
