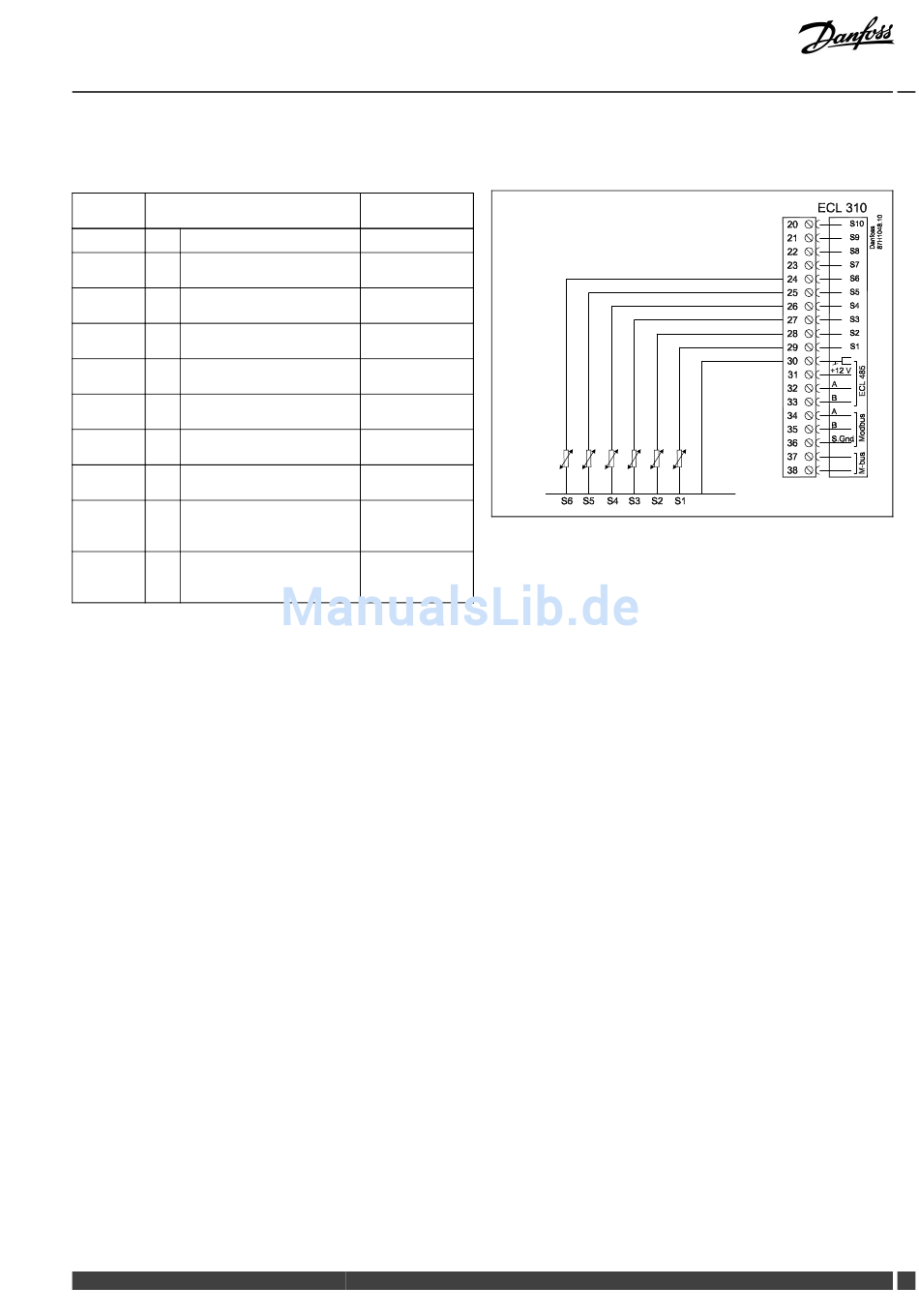

2.5.5 Elektrischer Anschluss, Temperaturfühler Pt 1000 und andere Signale
A361.1/A361.2:
Klemme Fühler/Beschreibung
29 und 30 S1
Außentemperaturfühler*
28 und 30 S2
Durchfluss-
Temperaturfühler Vorlauf**
27 und 30 S3 Vorlauftemperaturfühler***,
Heizkreis 1
26 und 30 S4
Vorlauftemperaturfühler ***,
Heizkreis 2
25 und 30 S5 Rücklauf-Temperaturfühler,
Heizkreis 1
24 und 30 S6 Rücklauf-Temperaturfühler,
Heizkreis 2
23 und 30 S7
Differenzdruckschalter,
Heizkreis 1
22 und 30 S8 Differenzdruckschalter,
Heizkreis 2
21 und 30 S9
Druckmessumformer (0–10
V oder 4–20 mA) oder
Druckschalter, Heizkreis 2
20 und 30 S10 Druckmessumformer (0–10
V oder 4–20 mA) oder
Druckschalter, Heizkreis 1
* Wenn der Außentemperaturfühler nicht angeschlossen oder
das Kabel kurzgeschlossen ist, geht der Regler davon aus,
dass die Außentemperatur 0 °C beträgt.
**
Nur für die Anwendung A361.2.
*** Der Vorlauftemperaturfühler muss immer angeschlossen
sein, damit die Funktionalität gewährleistet ist. Wenn
kein Vorlauftemperaturfühler angeschlossen oder das
Kabel kurzgeschlossen ist, schließt das Motorregelventil
(Sicherheitsfunktion).
Werkseitig eingesetzte Brücke:
zwischen Klemme 30 und gemeinsamer Anschlussklemme.
Danfoss District Energy
ECL Comfort 310, Applikation A361
Empfohlener
Typ
ESMT
ESM-11 / ESMB /
ESMC / ESMU
ESM-11 / ESMB /
ESMC / ESMU
ESM-11 / ESMB /
ESMC / ESMU
ESM-11 / ESMB /
ESMC / ESMU
ESM-11 / ESMB /
ESMC / ESMU
VI.LG.M1.03 DEN-SMT/DK 21
