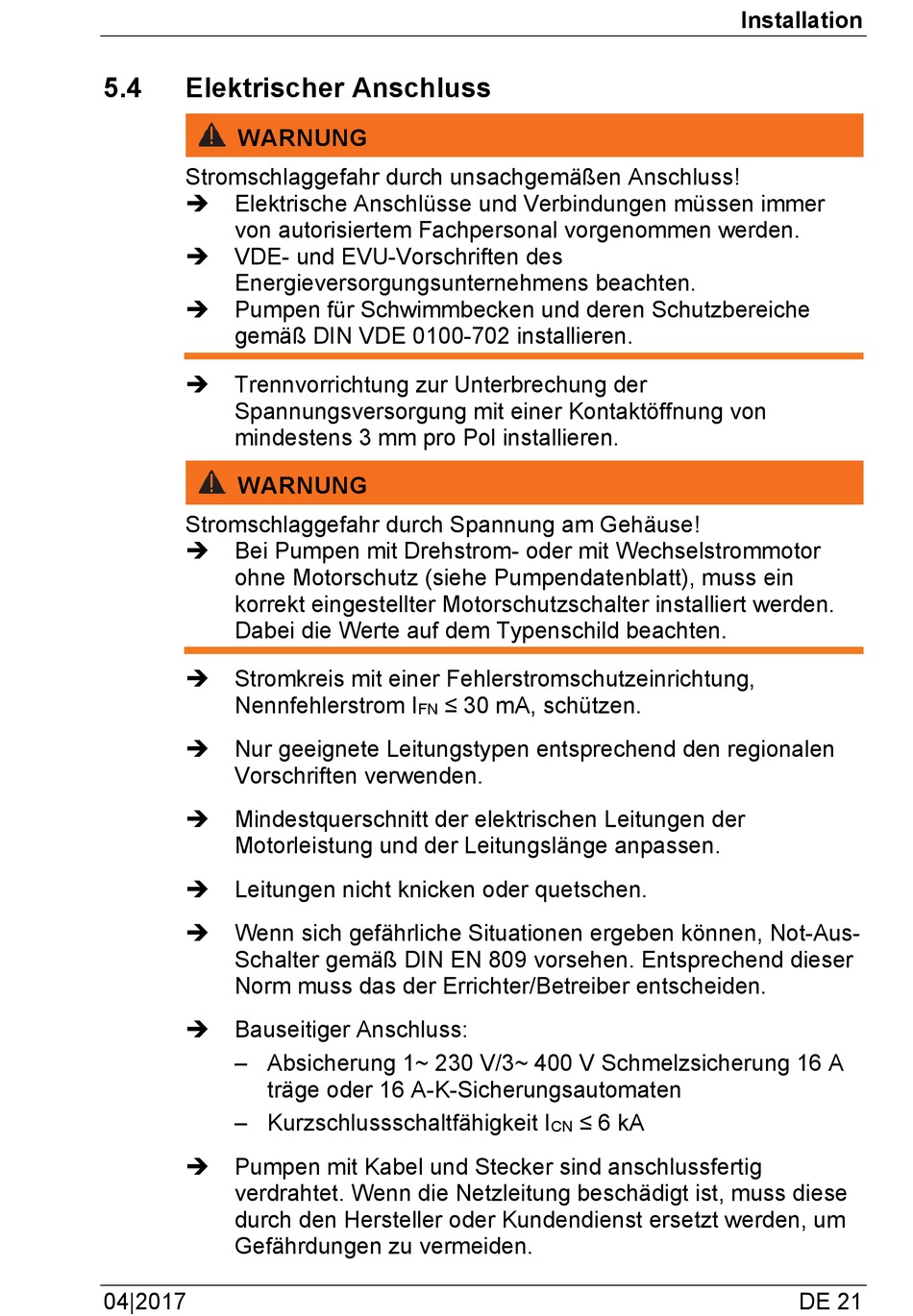

5.4

Elektrischer Anschluss

Pos: 101 /Technische Dokumentation/Betriebsanleitung/Installation/Elektrischer Anschluss/Warnung Stromschlaggefahr @ 7\mod_1472027138452_6.docx @ 94223 @ @ 1
WARNUNG
Stromschlaggefahr durch unsachgemäßen Anschluss!
 Elektrische Anschlüsse und Verbindungen müssen immer
von autorisiertem Fachpersonal vorgenommen werden.
 VDE- und EVU-Vorschriften des
Energieversorgungsunternehmens beachten.
 Pumpen für Schwimmbecken und deren Schutzbereiche
gemäß DIN VDE 0100-702 installieren.
Pos: 102 /Technische Dokumentation/Betriebsanleitung/Installation/Elektrischer Anschluss/Trennvorrichtung zur Unterbrechung @ 7\mod_1472028985822_6.docx @ 94292 @ @ 1
Trennvorrichtung zur Unterbrechung der

Spannungsversorgung mit einer Kontaktöffnung von
mindestens 3 mm pro Pol installieren.
Pos: 103 /Technische Dokumentation/Betriebsanleitung/Installation/Elektrischer Anschluss/Warnung Stromschlaggefahr; Dreh- oder Wechselstrom ohne Motorschutz (PDB) @ 7\mod_1472040457710_6.docx @ 94454 @ @ 1
WARNUNG
Stromschlaggefahr durch Spannung am Gehäuse!
 Bei Pumpen mit Drehstrom- oder mit Wechselstrommotor
ohne Motorschutz (siehe Pumpendatenblatt), muss ein
korrekt eingestellter Motorschutzschalter installiert werden.
Dabei die Werte auf dem Typenschild beachten.
Pos: 104 /Technische Dokumentation/Betriebsanleitung/Installation/Elektrischer Anschluss/Fehlerstromschutzeinrichtung @ 7\mod_1472029729200_6.docx @ 94310 @ @ 1
 Stromkreis mit einer Fehlerstromschutzeinrichtung,
Nennfehlerstrom I
Pos: 105 /Technische Dokumentation/Betriebsanleitung/Installation/Elektrischer Anschluss/geeignete Leitungstypen @ 7\mod_1472030911381_6.docx @ 94364 @ @ 1
 Nur geeignete Leitungstypen entsprechend den regionalen
Vorschriften verwenden.
Pos: 106 /Technische Dokumentation/Betriebsanleitung/Installation/Elektrischer Anschluss/Mindestquerschnitt @ 7\mod_1472031364414_6.docx @ 94382 @ @ 1
 Mindestquerschnitt der elektrischen Leitungen der
Motorleistung und der Leitungslänge anpassen.
Pos: 107 /Technische Dokumentation/Betriebsanleitung/Installation/Elektrischer Anschluss/Leitung nicht knicken @ 8\mod_1472107268959_6.docx @ 94687 @ @ 1
 Leitungen nicht knicken oder quetschen.
Pos: 108 /Technische Dokumentation/Betriebsanleitung/Installation/Elektrischer Anschluss/Not-Aus-Schalter nach DIN EN 809 @ 7\mod_1472038434346_6.docx @ 94400 @ @ 1
 Wenn sich gefährliche Situationen ergeben können, Not-Aus-
Schalter gemäß DIN EN 809 vorsehen. Entsprechend dieser
Norm muss das der Errichter/Betreiber entscheiden.
Pos: 109 /Technische Dokumentation/Betriebsanleitung/Installation/Elektrischer Anschluss/Bauseitiger Anschluss @ 8\mod_1472042559745_6.docx @ 94544 @ @ 1
 Bauseitiger Anschluss:
– Absicherung 1~ 230 V/3~ 400 V Schmelzsicherung 16 A
träge oder 16 A-K-Sicherungsautomaten
– Kurzschlussschaltfähigkeit I
Pos: 110 /Technische Dokumentation/Betriebsanleitung/Installation/Elektrischer Anschluss/Pumpen mit Kabel und Stecker @ 9\mod_1486654716486_6.docx @ 108387 @ @ 1
 Pumpen mit Kabel und Stecker sind anschlussfertig
verdrahtet. Wenn die Netzleitung beschädigt ist, muss diese
durch den Hersteller oder Kundendienst ersetzt werden, um
Gefährdungen zu vermeiden.
04|2017
≤ 30 mA, schützen.
FN
≤ 6 kA
CN
Installation
DE 21
