Para tensión especial y/o versión en 60 Hz, el rendimiento se
puede encontrar en la placa de la bomba. Para algunos modelos
especiales de bombas o motores la norma GS no está
disponible – la norma GS debe figurar en la placa de
identificación de la bomba.
La bomba tiene un motor de imán permanente y está protegida
electrónicamente contra sobrecarga.

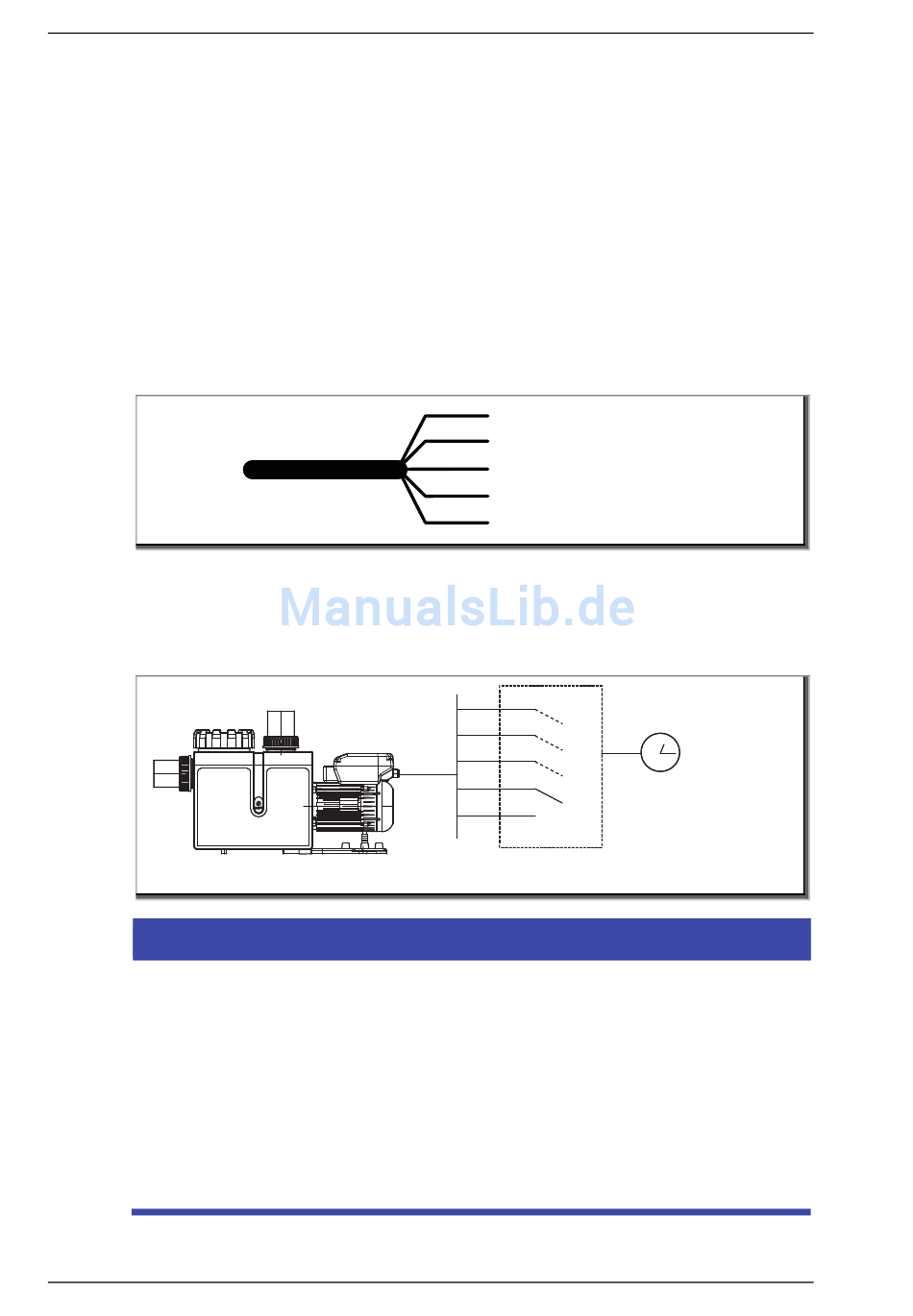

Conexión de contactos de conmutación externos
Para el mando externo la bomba tiene un cable de 5 hilos con
cabos abiertos. Asignación de los cables a las velocidades de
giro individuales de la siguiente manera:
Los cables se tienen que conectar sin potencial. Conectar
sólo individualmente los contactos (tener en cuenta la
prioridad de los contactos), de lo contrario no se efectúa la
activación de la velocidad de giro deseada.
W90.13.002-6-P
AVISO
Poner en marcha la velocidad del motor mediante botón pulsador
o contactos de conmutación externos. De esta manera se activan
los contactos de conmutación y la velocidad de giro asignada.
Arranca la bomba cuando está parada, a continuación la pone en
marcha en el modo de aspiración.
Durante el funcionamiento las velocidades fijas se aplican
directamente, sin tiempo de aspiración.
Si el mando externo no se necesita, deben aislarse los cabos de
cable.
ES 52
WG27.50.003-6-P
Marrón = n 1
Verde = n 2
Blanco = n 3
Rojo = Stopp
Negro = GND
p.ej. reloj programador
de 3 canales con
contactos de
GND
conmutación sin
potencial
