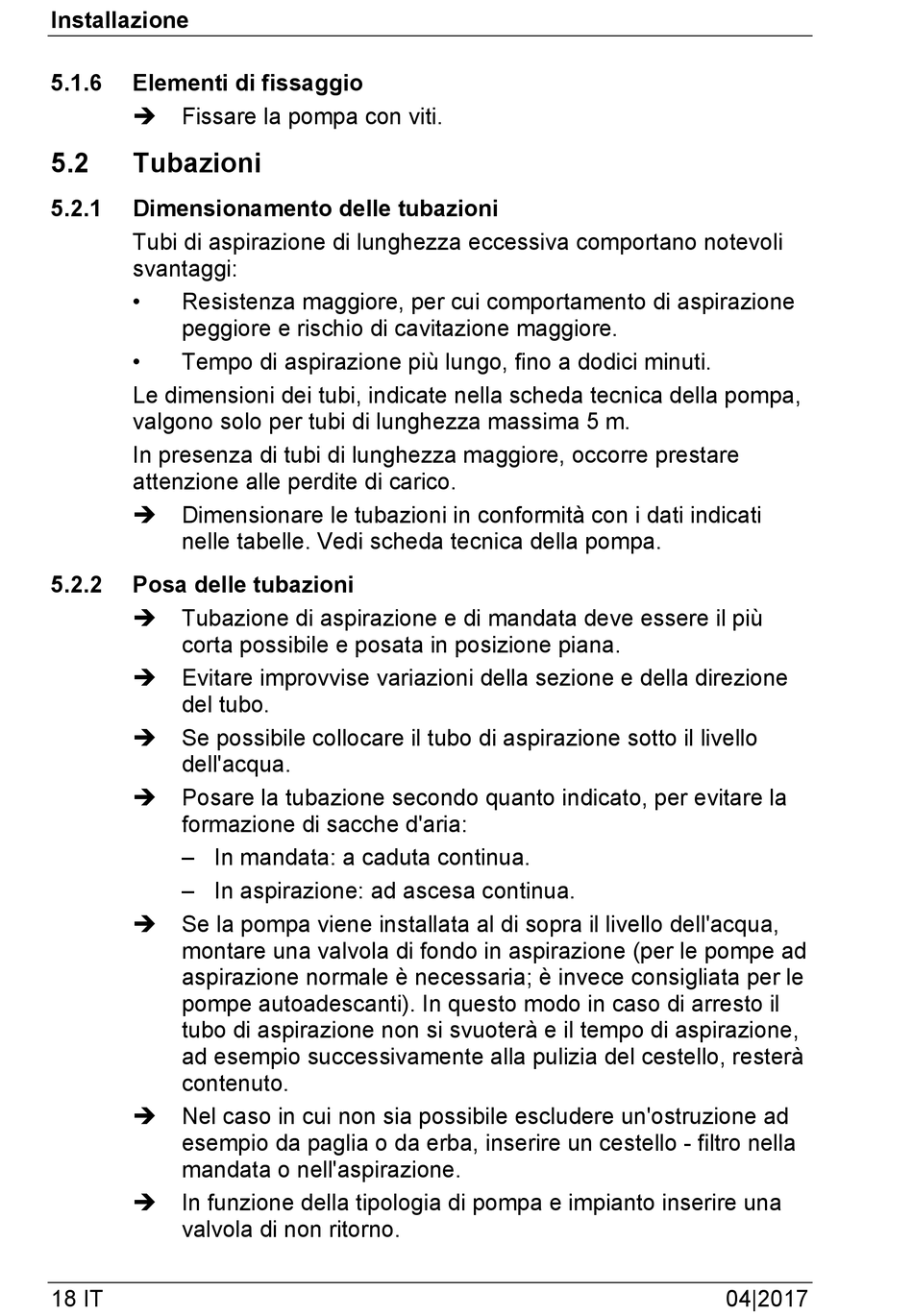

Installazione
Pos: 89 /Technische Dokumentation/Betriebsanleitung/Installation/Einbauort/Befestigungselemente @ 0\mod_1427877318034_373.docx @ 27140 @ 3 @ 1
5.1.6

Elementi di fissaggio

 Fissare la pompa con viti.
Pos: 91.1 /Technische Dokumentation/Betriebsanleitung/Installation/Rohrleitungen/Rohrleitungen @ 0\mod_1427882317137_373.docx @ 27155 @ 2 @ 1
5.2

Tubazioni

Pos: 91.2 /Technische Dokumentation/Betriebsanleitung/Installation/Rohrleitungen/Rohrleitungen dimensionieren @ 0\mod_1427890208768_373.docx @ 27185 @ 3 @ 1
5.2.1

Dimensionamento delle tubazioni

Tubi di aspirazione di lunghezza eccessiva comportano notevoli
svantaggi:
• Resistenza maggiore, per cui comportamento di aspirazione
peggiore e rischio di cavitazione maggiore.
• Tempo di aspirazione più lungo, fino a dodici minuti.
Le dimensioni dei tubi, indicate nella scheda tecnica della pompa,
valgono solo per tubi di lunghezza massima 5 m.
In presenza di tubi di lunghezza maggiore, occorre prestare
attenzione alle perdite di carico.
 Dimensionare le tubazioni in conformità con i dati indicati
nelle tabelle. Vedi scheda tecnica della pompa.
Pos: 91.3 /Technische Dokumentation/Betriebsanleitung/Installation/Rohrleitungen/Rohrleitungen verlegen @ 0\mod_1427891432094_373.docx @ 27200 @ 3 @ 1
5.2.2

Posa delle tubazioni

 Tubazione di aspirazione e di mandata deve essere il più
corta possibile e posata in posizione piana.
Evitare improvvise variazioni della sezione e della direzione

del tubo.
 Se possibile collocare il tubo di aspirazione sotto il livello
dell'acqua.
 Posare la tubazione secondo quanto indicato, per evitare la
formazione di sacche d'aria:
– In mandata: a caduta continua.
– In aspirazione: ad ascesa continua.
Se la pompa viene installata al di sopra il livello dell'acqua,

montare una valvola di fondo in aspirazione (per le pompe ad
aspirazione normale è necessaria; è invece consigliata per le
pompe autoadescanti). In questo modo in caso di arresto il
tubo di aspirazione non si svuoterà e il tempo di aspirazione,
ad esempio successivamente alla pulizia del cestello, resterà
contenuto.
 Nel caso in cui non sia possibile escludere un'ostruzione ad
esempio da paglia o da erba, inserire un cestello - filtro nella
mandata o nell'aspirazione.
 In funzione della tipologia di pompa e impianto inserire una
valvola di non ritorno.
