10.5 Gesamtdruckverlust und Auswahl des
Wohnungslüftungsgerätes
Für die Auswahl des Wohnungslüftungsgerätes ist der
höchste Gesamtdruckverlust aus Zuluft oder Abluft ent-
scheidend. In dieser Beispielauslegung ist der Druckver-
lust über die Abluft mit 70 Pa höher. Mit dem
maßgeblichen Gesamtdruckverlust von 70 Pa wird in
Verbindung mit dem Nennlüftungsvolumenstrom von
147 m³/h das erforderliche Wohnungslüftungsgerät aus-
gewählt.
Idealerweise soll der erforderliche Volumenstrom in Ab-
hängigkeit des errechneten Druckverlustes im Einstell-
bereich der Nennlüftung (Lüftungsstufe 3) liegen.
p / Pa
300
250
A
200
150
100
70
50
0
0 50
6 720 814 484-08.1O

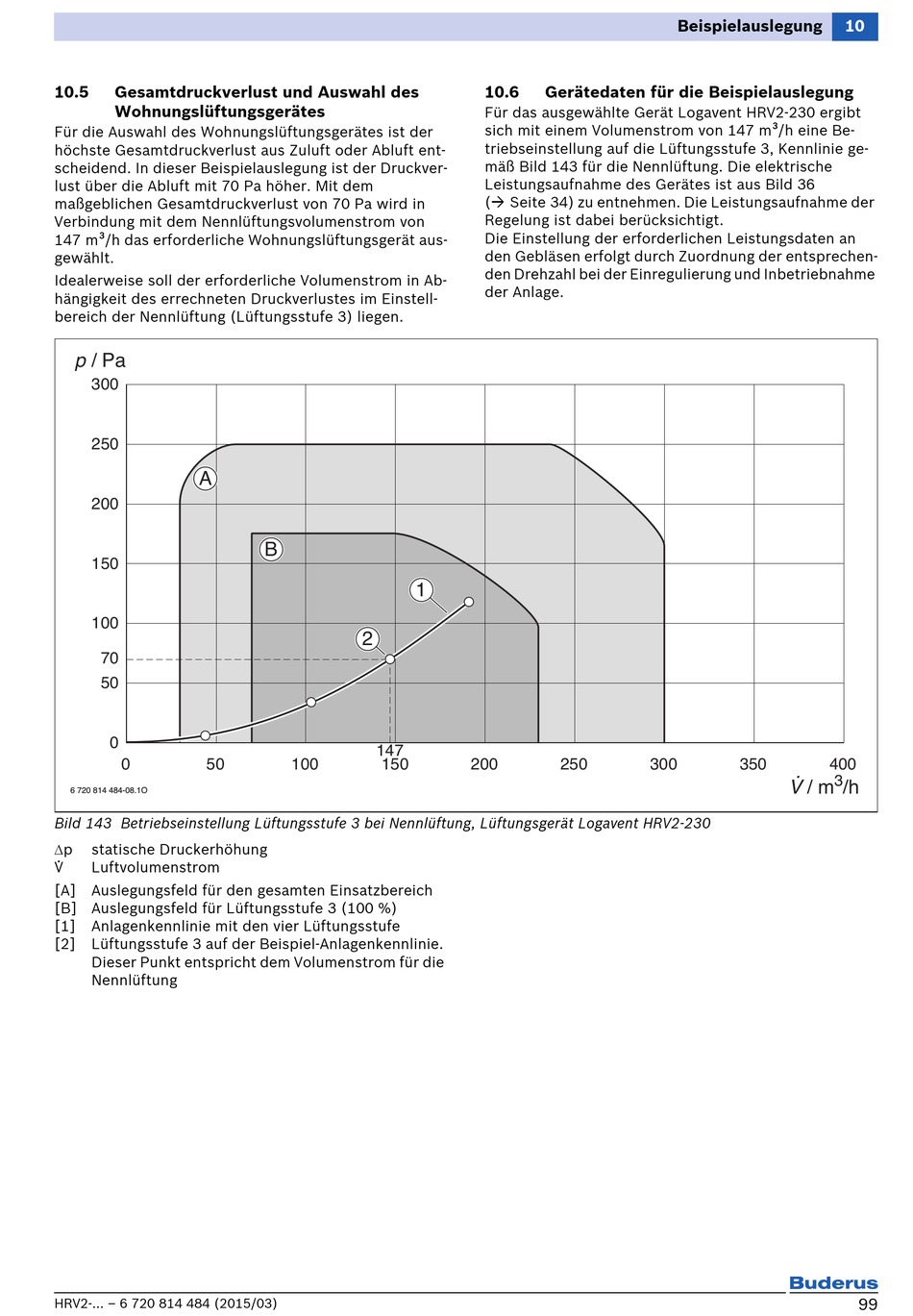

Bild 143 Betriebseinstellung Lüftungsstufe 3 bei Nennlüftung, Lüftungsgerät Logavent HRV2-230
p
statische Druckerhöhung
.
V Luftvolumenstrom
[A] Auslegungsfeld für den gesamten Einsatzbereich
[B] Auslegungsfeld für Lüftungsstufe 3 (100 %)
[1] Anlagenkennlinie mit den vier Lüftungsstufe
[2] Lüftungsstufe 3 auf der Beispiel-Anlagenkennlinie.
Dieser Punkt entspricht dem Volumenstrom für die
Nennlüftung
HRV2-... – 6 720 814 484 (2015/03)
B
1
2
147
100 150
10.6 Gerätedaten für die Beispielauslegung
Für das ausgewählte Gerät Logavent HRV2-230 ergibt
sich mit einem Volumenstrom von 147 m³/h eine Be-
triebseinstellung auf die Lüftungsstufe 3, Kennlinie ge-
mäß Bild 143 für die Nennlüftung. Die elektrische
Leistungsaufnahme des Gerätes ist aus Bild 36
( Seite 34) zu entnehmen. Die Leistungsaufnahme der
Regelung ist dabei berücksichtigt.
Die Einstellung der erforderlichen Leistungsdaten an
den Gebläsen erfolgt durch Zuordnung der entsprechen-
den Drehzahl bei der Einregulierung und Inbetriebnahme
der Anlage.
200 250
Beispielauslegung
300 350
.
V / m
10
400
3
/h
