6 Luftverteilung–Kanalsystem
6.2

Zu- und Abluftventile

6.2.1 Fußboden-/Wandauslass UV 125 mit Luftgitter
Fußboden-/Wandauslass UV 125
Fußboden-/Wandauslass zur Aufnahme des Luftgitters.
Mit geschlossenem Kunststoffkasten. Anschluss für
Flachkanal FK 125 (128 mm × 52 mm).
Die Montage ist im Fußboden oder Wand möglich. Kons-
truktiv bedingt ist die Schalldämpfung der Auslässe ge-
ringer. Es wird bei kurzen Anschlusslängen ein
Flachschalldämpfer vor dem Auslass für höhere Schall-
schutzstufen empfohlen.
80–200
107

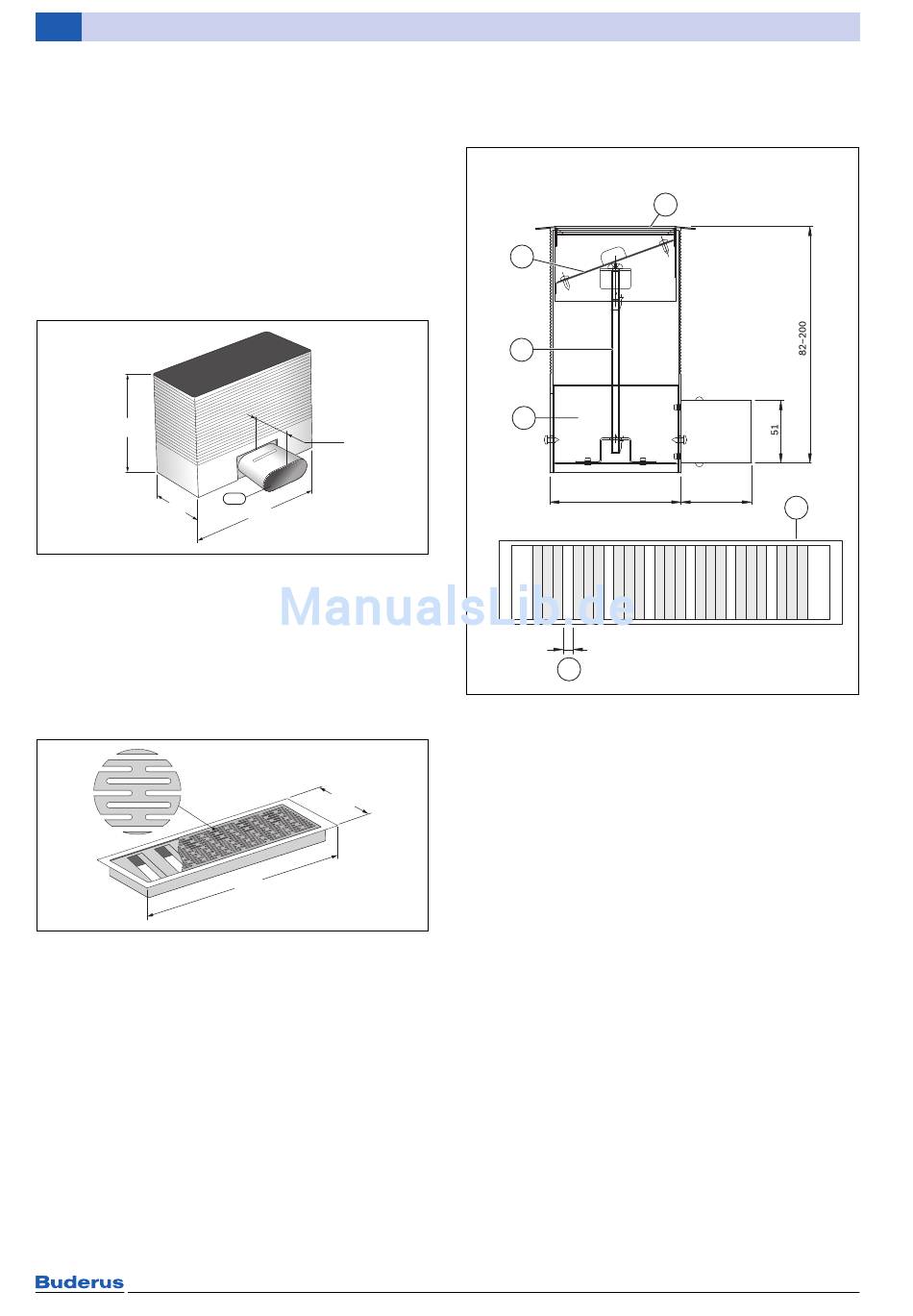

Bild 115 Abmessungen Fußbodenauslass UV 125
(Maße in mm)
[1] Anschluss Flachkanal FK 125
Material
• Gebürsteter Edelstahl/ Kunststoff
Luftgitter GB 101 (für UV 125)
Luftgitter für Fußboden-/Wandauslass UV 125 mit
Rahmen und Luftmengenregulierung.
Bild 116 Abmessungen Luftgitter (Maße in mm)
Material
• Gebürsteter Edelstahl
Gitterausführung
• Schlitz
72
57,5
1
307
6 720 618 325.45-1i
130
330
6 720 618 325.46-1i
3
2
1
107
s
Bild 117 Aufbau Luftmengen-Einstellungselement
(Maße in mm)
[1] Anschlusskasten
[2] Gewindestange
[3] Einstellschieber
[4] Luftgitter
[5] Einstellelement
[s] Einstellmaß: Abstand freie Öffnung (2-20 mm)
