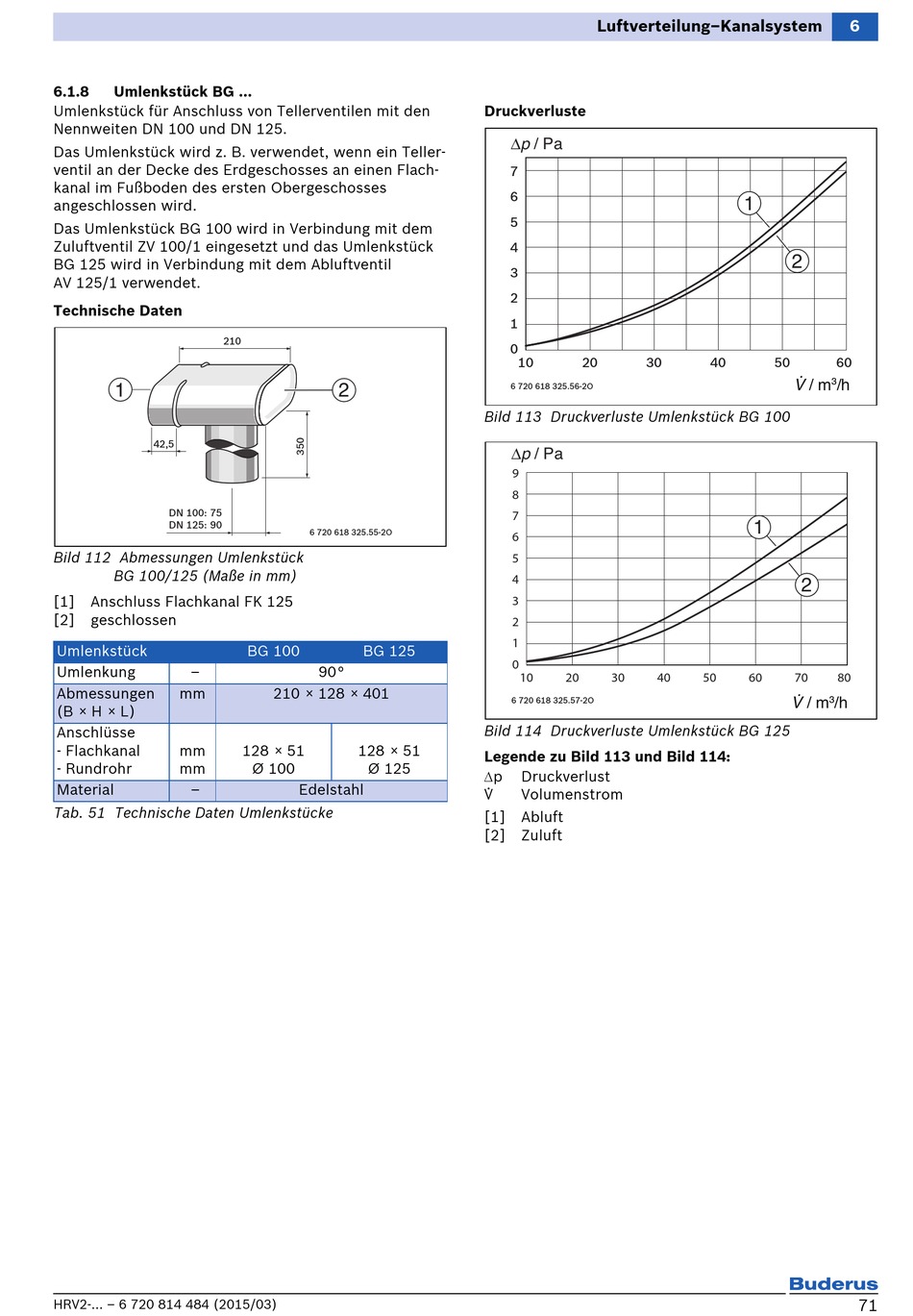

6.1.8 Umlenkstück BG ...
Umlenkstück für Anschluss von Tellerventilen mit den
Nennweiten DN 100 und DN 125.
Das Umlenkstück wird z. B. verwendet, wenn ein Teller-
ventil an der Decke des Erdgeschosses an einen Flach-
kanal im Fußboden des ersten Obergeschosses
angeschlossen wird.
Das Umlenkstück BG 100 wird in Verbindung mit dem
Zuluftventil ZV 100/1 eingesetzt und das Umlenkstück
BG 125 wird in Verbindung mit dem Abluftventil
AV 125/1 verwendet.
Technische Daten
210
1
42,5
DN 100: 75
DN 125: 90
Bild 112 Abmessungen Umlenkstück
BG 100/125 (Maße in mm)
[1] Anschluss Flachkanal FK 125
[2] geschlossen
Umlenkstück
Umlenkung –
Abmessungen mm
(B × H × L)
Anschlüsse
- Flachkanal mm
- Rundrohr mm
Material –
Tab. 51 Technische Daten Umlenkstücke
HRV2-... – 6 720 814 484 (2015/03)
2
6 720 618 325.55-2O
BG 100 BG 125
90 °
210 × 128 × 401
128 × 51 128 × 51
Ø 100 Ø 125
Edelstahl
Luftverteilung–Kanalsystem
Druckverluste
Δp / Pa
7
6
5
4
3
2
1
0
10 20 30
6 720 618 325.56-2O
Bild 113 Druckverluste Umlenkstück BG 100
Δp / Pa
9
8
7
6
5
4
3
2
1
0
10 20 30 40
6 720 618 325.57-2O
Bild 114 Druckverluste Umlenkstück BG 125
Legende zu Bild 113 und Bild 114:
p
Druckverlust
.
V Volumenstrom
[1] Abluft
[2] Zuluft
6
1
2
40 50 60
.
3
V / m /h
1
2
50 60 70 80
.
V / m 3 /h
71
