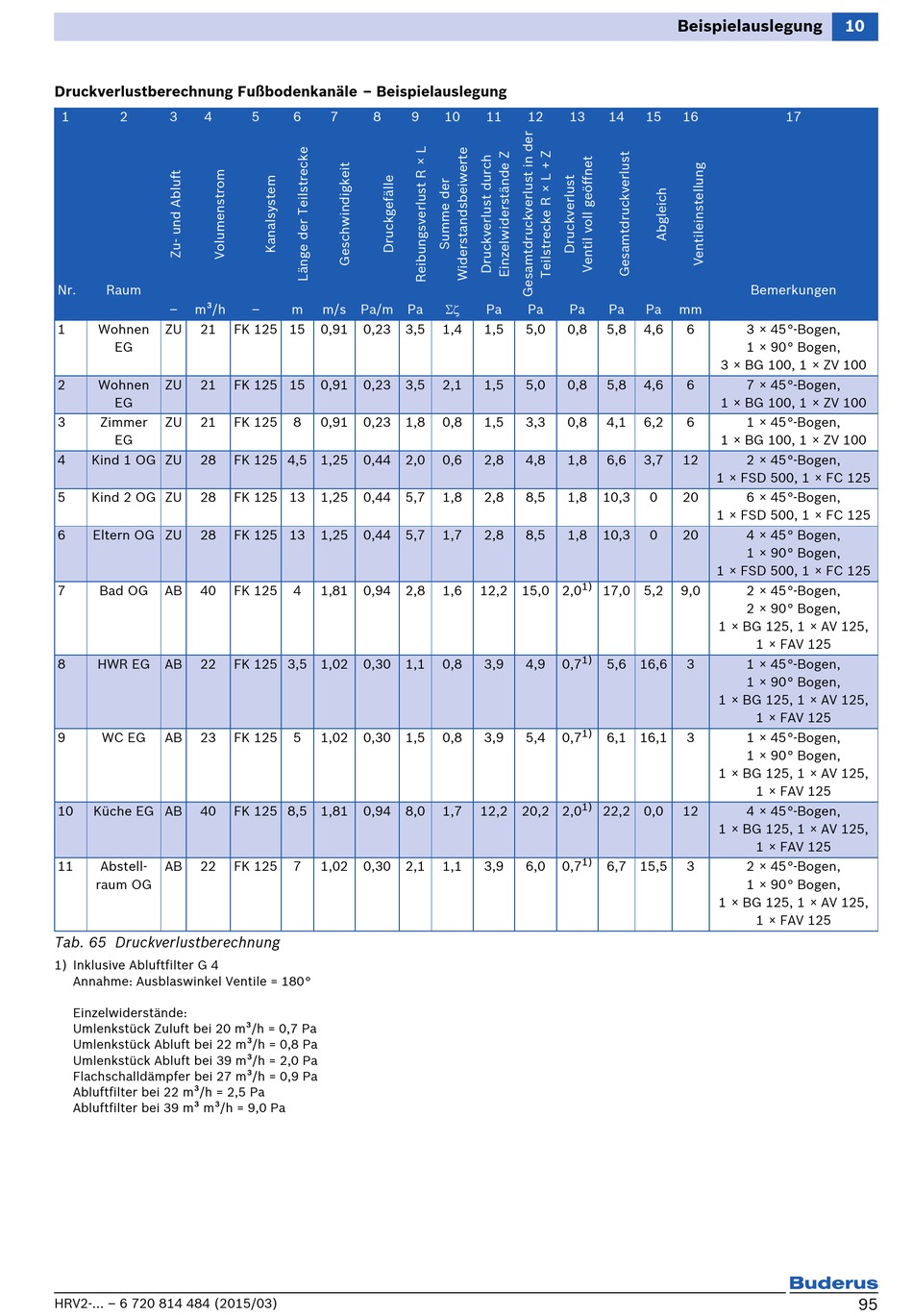

Druckverlustberechnung Fußbodenkanäle – Beispielauslegung
1 2 3 4
Nr. Raum
– m³/h
1 Wohnen ZU 21
EG
2 Wohnen ZU 21
EG
3 Zimmer ZU 21
EG
4 Kind 1 OG ZU 28
5 Kind 2 OG ZU 28
6 Eltern OG ZU 28
7 Bad OG AB 40
8 HWR EG AB 22
9 WC EG AB 23
10 Küche EG AB 40
11 Abstell- AB 22
raum OG
Tab. 65 Druckverlustberechnung
1) Inklusive Abluftfilter G 4
Annahme: Ausblaswinkel Ventile = 180 °
Einzelwiderstände:
Umlenkstück Zuluft bei 20 m³/h = 0,7 Pa
Umlenkstück Abluft bei 22 m³/h = 0,8 Pa
Umlenkstück Abluft bei 39 m³/h = 2,0 Pa
Flachschalldämpfer bei 27 m³/h = 0,9 Pa
Abluftfilter bei 22 m³/h = 2,5 Pa
Abluftfilter bei 39 m³ m³/h = 9,0 Pa
HRV2-... – 6 720 814 484 (2015/03)
5 6 7 8
– m m/s Pa/m
FK 125 15 0,91 0,23 3,5
FK 125 15 0,91 0,23 3,5
FK 125 8 0,91 0,23 1,8
FK 125 4,5 1,25 0,44 2,0
FK 125 13 1,25 0,44 5,7
FK 125 13 1,25 0,44 5,7
FK 125 4 1,81 0,94 2,8
FK 125 3,5 1,02 0,30 1,1
FK 125 5 1,02 0,30 1,5
FK 125 8,5 1,81 0,94 8,0
FK 125 7 1,02 0,30 2,1
9 10 11 12 13

Pa Pa Pa Pa
1,4 1,5 5,0 0,8
2,1 1,5 5,0 0,8
0,8 1,5 3,3 0,8
0,6 2,8 4,8 1,8
1,8 2,8 8,5 1,8
1,7 2,8 8,5 1,8
1,6 12,2 15,0 2,0
0,8 3,9 4,9 0,7
0,8 3,9 5,4 0,7
1,7 12,2 20,2 2,0
1,1 3,9 6,0 0,7
Beispielauslegung
14 15 16
Bemerkungen
Pa Pa mm
5,8 4,6 6 3 × 45 °-Bogen,
1 × 90 ° Bogen,
3 × BG 100, 1 × ZV 100
5,8 4,6 6 7 × 45 °-Bogen,
1 × BG 100, 1 × ZV 100
4,1 6,2 6 1 × 45 °-Bogen,
1 × BG 100, 1 × ZV 100
6,6 3,7 12 2 × 45 °-Bogen,
1 × FSD 500, 1 × FC 125
10,3 0 20 6 × 45 °-Bogen,
1 × FSD 500, 1 × FC 125
10,3 0 20 4 × 45 ° Bogen,
1 × 90 ° Bogen,
1 × FSD 500, 1 × FC 125
1)
17,0 5,2 9,0 2 × 45 °-Bogen,
2 × 90 ° Bogen,
1 × BG 125, 1 × AV 125,
1)
5,6 16,6 3 1 × 45 °-Bogen,
1 × 90 ° Bogen,
1 × BG 125, 1 × AV 125,
1)
6,1 16,1 3 1 × 45 °-Bogen,
1 × 90 ° Bogen,
1 × BG 125, 1 × AV 125,
1)
22,2 0,0 12 4 × 45 °-Bogen,
1 × BG 125, 1 × AV 125,
1)
6,7 15,5 3 2 × 45 °-Bogen,
1 × 90 ° Bogen,
1 × BG 125, 1 × AV 125,
10
17
1 × FAV 125
1 × FAV 125
1 × FAV 125
1 × FAV 125
1 × FAV 125
