6 Luftverteilung–Kanalsystem

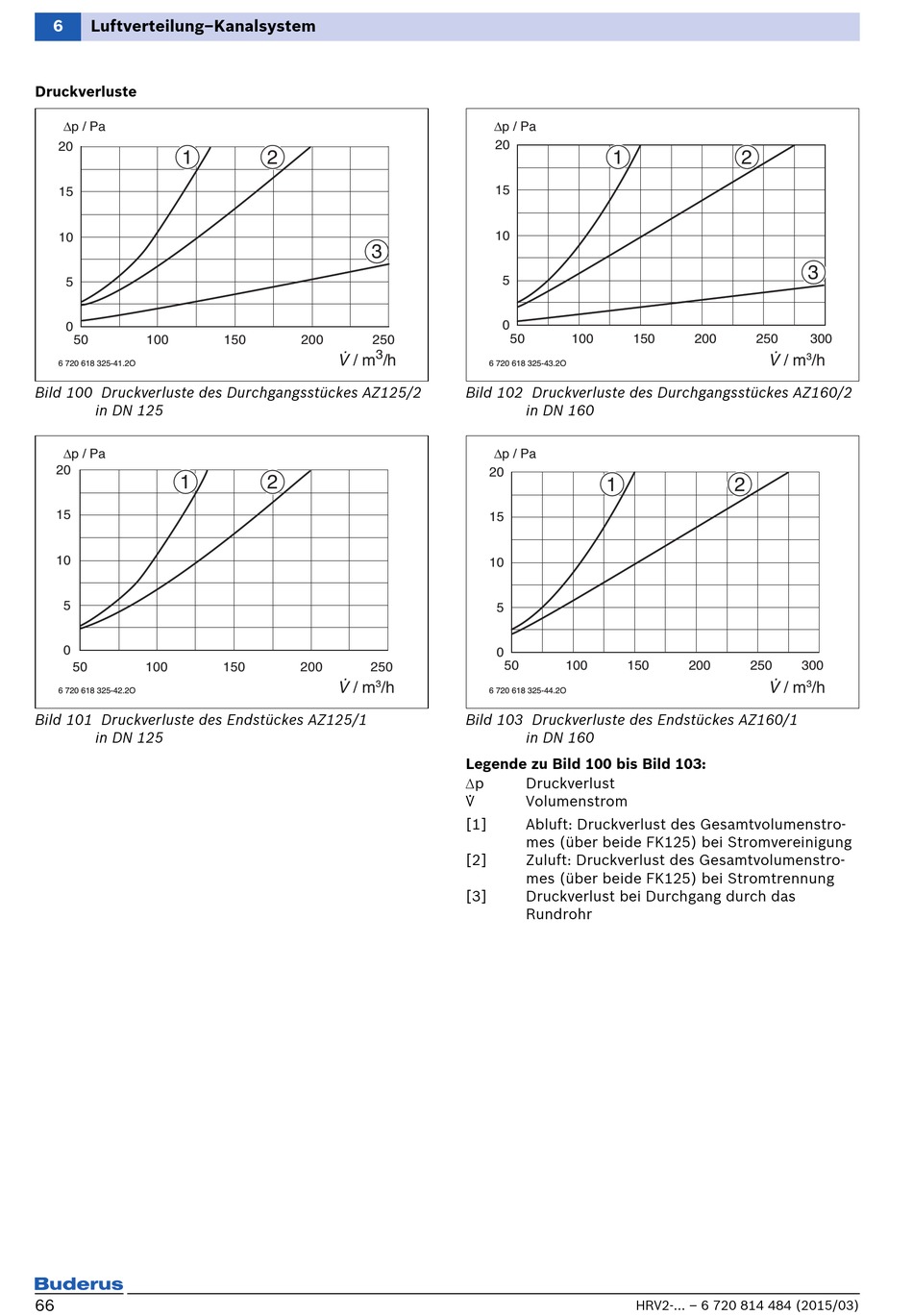

Druckverluste
Δp / Pa
20
1
15
10
5
0
50 100
6 720 618 325-41.2O
Bild 100 Druckverluste des Durchgangsstückes AZ125/2
in DN 125
Δp / Pa
20
1
15
10
5
0
50 100
6 720 618 325-42.2O
Bild 101 Druckverluste des Endstückes AZ125/1
in DN 125
66
2
3
150 200 250
.
3
V / m /h
2
150 200 250
.
V / m 3 /h
Δp / Pa
20
1
15
10
5
0
50 100 150
6 720 618 325-43.2O
Bild 102 Druckverluste des Durchgangsstückes AZ160/2
in DN 160
Δp / Pa
20
1
15
10
5
0
50 100 150
6 720 618 325-44.2O
Bild 103 Druckverluste des Endstückes AZ160/1
in DN 160
Legende zu Bild 100 bis Bild 103:
p
Druckverlust
.
V Volumenstrom
[1] Abluft: Druckverlust des Gesamtvolumenstro-
mes (über beide FK125) bei Stromvereinigung
[2] Zuluft: Druckverlust des Gesamtvolumenstro-
mes (über beide FK125) bei Stromtrennung
[3] Druckverlust bei Durchgang durch das
Rundrohr
