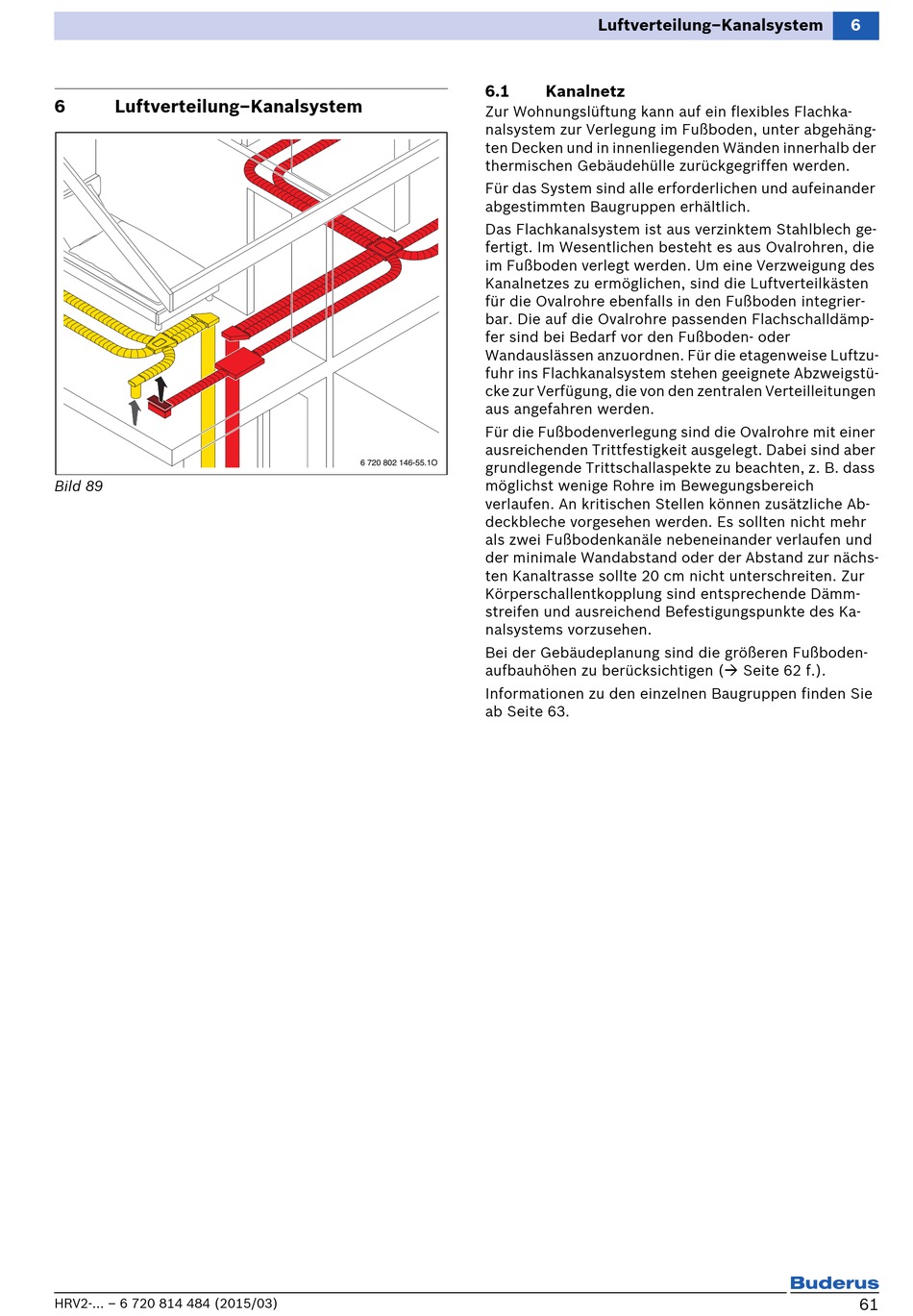

6 Luftverteilung–Kanalsystem
Bild 89
HRV2-... – 6 720 814 484 (2015/03)
6.1
Zur Wohnungslüftung kann auf ein flexibles Flachka-
nalsystem zur Verlegung im Fußboden, unter abgehäng-
ten Decken und in innenliegenden Wänden innerhalb der
thermischen Gebäudehülle zurückgegriffen werden.
Für das System sind alle erforderlichen und aufeinander
abgestimmten Baugruppen erhältlich.
Das Flachkanalsystem ist aus verzinktem Stahlblech ge-
fertigt. Im Wesentlichen besteht es aus Ovalrohren, die
im Fußboden verlegt werden. Um eine Verzweigung des
Kanalnetzes zu ermöglichen, sind die Luftverteilkästen
für die Ovalrohre ebenfalls in den Fußboden integrier-
bar. Die auf die Ovalrohre passenden Flachschalldämp-
fer sind bei Bedarf vor den Fußboden- oder
Wandauslässen anzuordnen. Für die etagenweise Luftzu-
fuhr ins Flachkanalsystem stehen geeignete Abzweigstü-
cke zur Verfügung, die von den zentralen Verteilleitungen
aus angefahren werden.
Für die Fußbodenverlegung sind die Ovalrohre mit einer
ausreichenden Trittfestigkeit ausgelegt. Dabei sind aber
6 720 802 146-55.1O
grundlegende Trittschallaspekte zu beachten, z. B. dass
möglichst wenige Rohre im Bewegungsbereich
verlaufen. An kritischen Stellen können zusätzliche Ab-
deckbleche vorgesehen werden. Es sollten nicht mehr
als zwei Fußbodenkanäle nebeneinander verlaufen und
der minimale Wandabstand oder der Abstand zur nächs-
ten Kanaltrasse sollte 20 cm nicht unterschreiten. Zur
Körperschallentkopplung sind entsprechende Dämm-
streifen und ausreichend Befestigungspunkte des Ka-
nalsystems vorzusehen.
Bei der Gebäudeplanung sind die größeren Fußboden-
aufbauhöhen zu berücksichtigen ( Seite 62 f.).
Informationen zu den einzelnen Baugruppen finden Sie
ab Seite 63.
Luftverteilung–Kanalsystem

Kanalnetz

6
61
