Druckverluste
Δp / Pa
35
30
25
dB(A)
20
15
dB(A)
10
5
0
10 15 20 25
6 720 618 325-48.3O

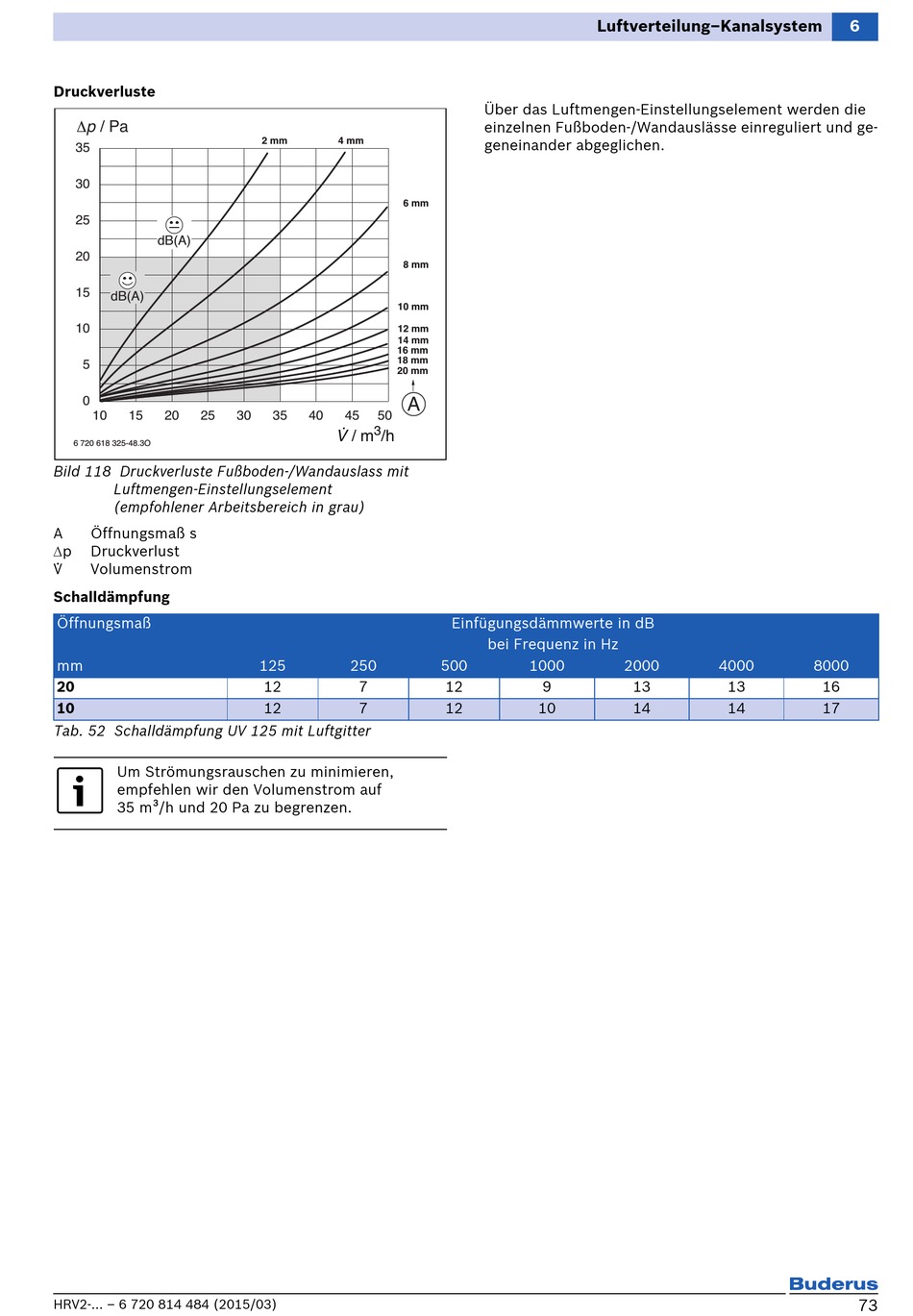

Bild 118 Druckverluste Fußboden-/Wandauslass mit
Luftmengen-Einstellungselement
(empfohlener Arbeitsbereich in grau)
A Öffnungsmaß s
p
Druckverlust
.
V Volumenstrom
Schalldämpfung
Öffnungsmaß
mm
20
10
Tab. 52 Schalldämpfung UV 125 mit Luftgitter
Um Strömungsrauschen zu minimieren,
empfehlen wir den Volumenstrom auf
35 m³/h und 20 Pa zu begrenzen.
HRV2-... – 6 720 814 484 (2015/03)
2 mm 4 mm
6 mm
8 mm
10 mm
12 mm
14 mm
16 mm
18 mm
20 mm
A
30 35 40 45 50
.
3
V / m /h
125 250
12 7
12 7
Luftverteilung–Kanalsystem
Über das Luftmengen-Einstellungselement werden die
einzelnen Fußboden-/Wandauslässe einreguliert und ge-
geneinander abgeglichen.
Einfügungsdämmwerte in dB
bei Frequenz in Hz
500 1000
12 9
12 10
2000 4000
13 13
14 14
6
8000
16
17
