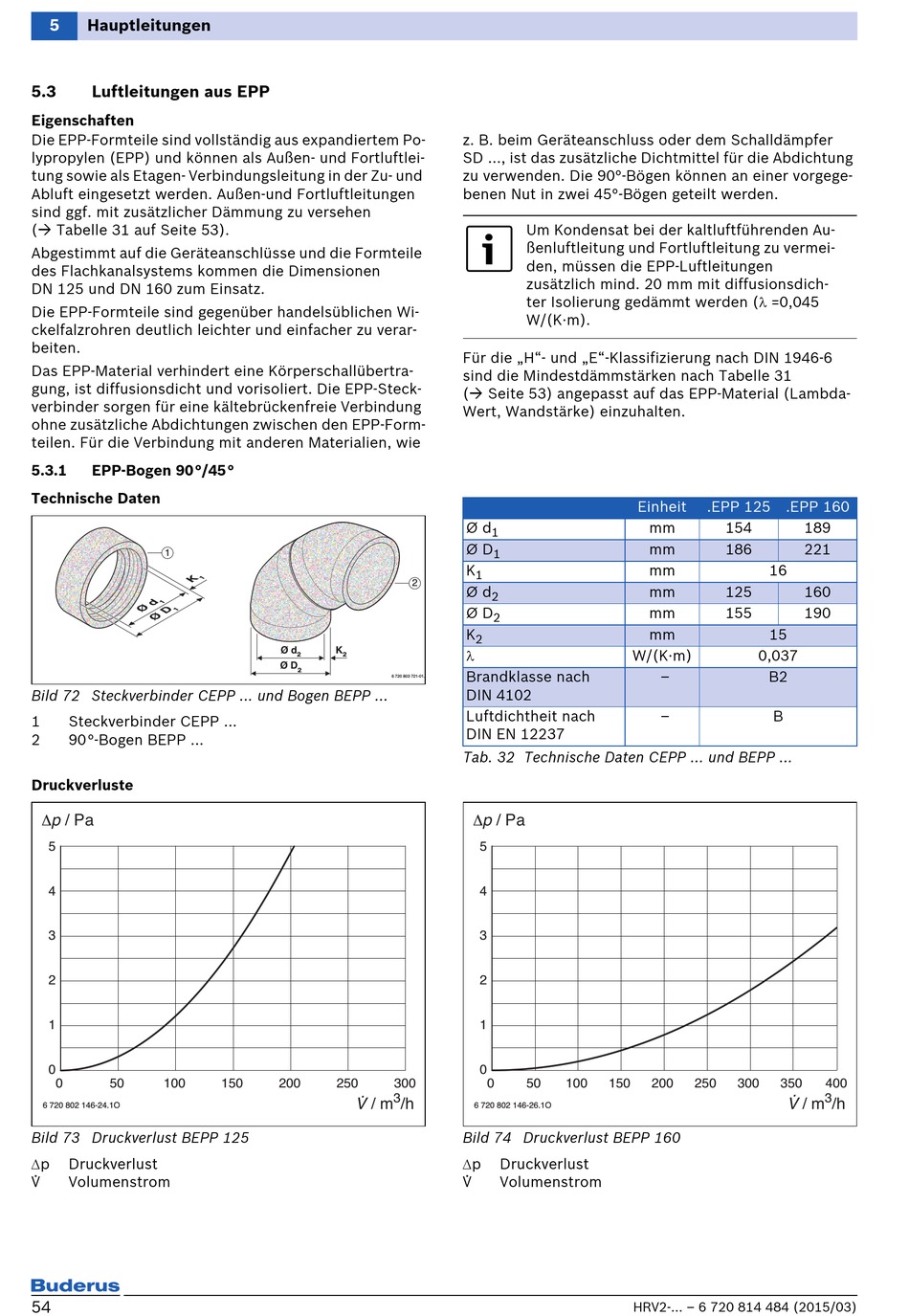

5 Hauptleitungen
5.3

Luftleitungen aus EPP

Eigenschaften
Die EPP-Formteile sind vollständig aus expandiertem Po-
lypropylen (EPP) und können als Außen- und Fortluftlei-
tung sowie als Etagen- Verbindungsleitung in der Zu- und
Abluft eingesetzt werden. Außen-und Fortluftleitungen
sind ggf. mit zusätzlicher Dämmung zu versehen
( Tabelle 31 auf Seite 53).
Abgestimmt auf die Geräteanschlüsse und die Formteile
des Flachkanalsystems kommen die Dimensionen
DN 125 und DN 160 zum Einsatz.
Die EPP-Formteile sind gegenüber handelsüblichen Wi-
ckelfalzrohren deutlich leichter und einfacher zu verar-
beiten.
Das EPP-Material verhindert eine Körperschallübertra-
gung, ist diffusionsdicht und vorisoliert. Die EPP-Steck-
verbinder sorgen für eine kältebrückenfreie Verbindung
ohne zusätzliche Abdichtungen zwischen den EPP-Form-
teilen. Für die Verbindung mit anderen Materialien, wie
5.3.1 EPP-Bogen 90 °/45 °
Technische Daten
1
Bild 72 Steckverbinder CEPP ... und Bogen BEPP ...
1 Steckverbinder CEPP ...
2 90 °-Bogen BEPP ...
Druckverluste
Δp / Pa
5
4
3
2
1
0
0 50 100
6 720 802 146-24.1O
Bild 73 Druckverlust BEPP 125
p
Druckverlust
.
V Volumenstrom
54
Ø d K
2 2
Ø D
2
6 720 803 721-01.1
150 200 250 300
.
3
V / m
z. B. beim Geräteanschluss oder dem Schalldämpfer
SD ..., ist das zusätzliche Dichtmittel für die Abdichtung
zu verwenden. Die 90°-Bögen können an einer vorgege-
benen Nut in zwei 45°-Bögen geteilt werden.
Um Kondensat bei der kaltluftführenden Au-
ßenluftleitung und Fortluftleitung zu vermei-
den, müssen die EPP-Luftleitungen
zusätzlich mind. 20 mm mit diffusionsdich-
ter Isolierung gedämmt werden ( =0,045
W/(K·m).
Für die „H"- und „E"-Klassifizierung nach DIN 1946-6
sind die Mindestdämmstärken nach Tabelle 31
( Seite 53) angepasst auf das EPP-Material (Lambda-
Wert, Wandstärke) einzuhalten.
Ø d
1
Ø D
1
K
1
2
Ø d
2
Ø D
2
K
2

Brandklasse nach
DIN 4102
Luftdichtheit nach
DIN EN 12237
Tab. 32 Technische Daten CEPP ... und BEPP ...
Δp / Pa
5
4
3
2
1
0
0 50 100
/h
6 720 802 146-26.1O
Bild 74 Druckverlust BEPP 160
p
Druckverlust
.
V Volumenstrom
Einheit .EPP 125 .EPP 160
mm 154
mm 186
mm 16
mm 125
mm 155
mm 15
W/(K·m) 0,037
– B2
– B
150 200 250 300 350
HRV2-... – 6 720 814 484 (2015/03)
189
221
160
190
400
.
3
V / m /h
