6 Luftverteilung–Kanalsystem
6.1.1 Bodenaufbauten (Einfamilienhäuser)
Die nachfolgenden Bodenaufbauten gelten für Einfamili-
enhäuser. In Mehrfamilienhäusern ist auf erhöhten Tritt-
schallschutz und auf Brandabschnitte zu achten.
Bodenaufbauten werden durch den
Fachplaner vorgegeben.

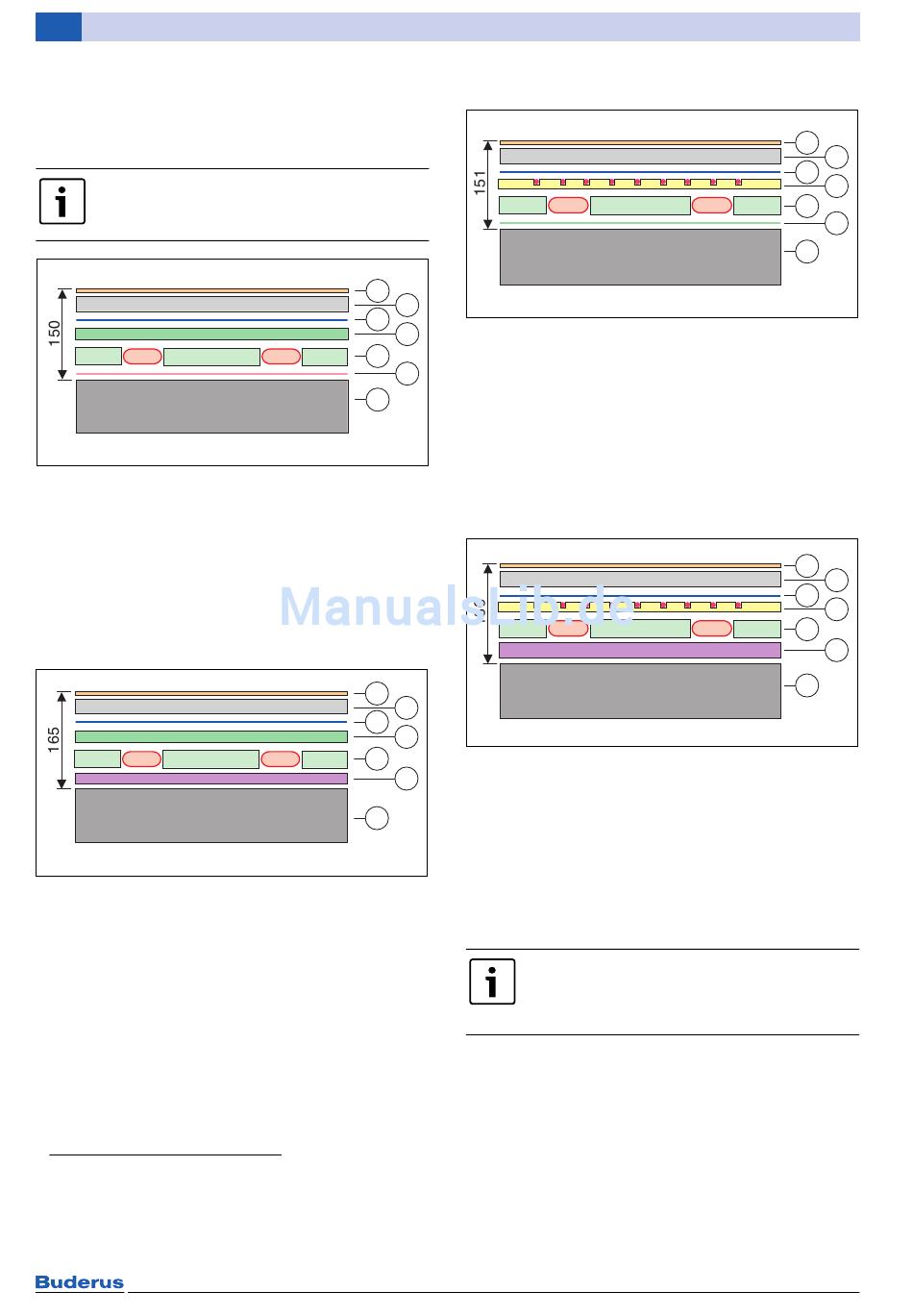

Bild 90 Bodenaufbauten Obergeschoss (Maße in mm)
[1] Bodenbelag 10 mm
[2] Zementestrich 45 mm
[3] Estrich- oder Baufolie 160 my (bei Trockensystem)
1 mm
[4] Trittschalldämmung
[5] Flachkanal mit Ausgleichsdämmung PS 20 SE
60 mm
[6] Körperschallentkopplung 5 mm
[7] Rohbeton
Bild 91 Bodenaufbauten Erdgeschoss (Maße in mm)
[1] Bodenbelag 10 mm
[2] Zementestrich 45 mm
[3] Estrich- oder Baufolie 160 my 1 mm
[4] Trittschalldämmung PST 23/20 SE 20 mm
[5] Flachkanal mit Ausgleichsdämmung PS 20 SE
60 mm
[6] Zusatzdämmung PUR WLG 025 30 mm
[7] Rohbeton
1) Wenn keine Anforderung an die Wärmedämmung gestellt wird,
kann die Trittschalldämmung durch eine 5 mm dicke Folie rea-
lisiert werden. Dadurch reduziert sich die Aufbauhöhe um
25 mm auf 125 mm.
62
1
3
5
7
6 720 618 325.28-2O
1)
PST 33/30 SE 30 mm
1
3
5
7
6 720 618 325.29-2O
2
Bild 92 Bodenaufbauten Obergeschoss mit Fußbodenhei-
4
zung (Maße in mm)
6
[1] Bodenbelag 10 mm
[2] Zementestrich 45 mm
[3] Estrich- oder Baufolie 160 my (bei Trockensystem)
1 mm
[4] Fußbodenheizung 30 mm
[5] Flachkanal mit Ausgleichsdämmung PS 20 SE
60 mm
[6] Trittschalldämmung (GEFINEX, ETHAFOAM) 5 mm
[7] Rohbeton
2
4
Bild 93 Bodenaufbauten Erdgeschoss mit Fußbodenhei-
zung (Maße in mm)
6
[1] Bodenbelag 10 mm
[2] Zementestrich 45 mm
[3] Estrich- oder Baufolie 160 my 1 mm
[4] Fußbodenheizung 30 mm
[5] Flachkanal mit Ausgleichsdämmung PS 20 SE
60 mm
[6] Zusatzdämmung PUR WLG 025 40 mm
[7] Rohbeton
Bei Bodenaufbauten mit Fußbodenheizung
kann es zu einer zusätzlichen Temperatur-
erhöhung der Zuluft kommen, wenn die Fuß-
bodenheizung in Betrieb ist.
1
3
5
7
6 720 618 325.31-2O
1
3
5
7
6 720 618 325.32-2O
HRV2-... – 6 720 814 484 (2015/03)
