Beispielauslegung

Das nachfolgende Einfamilienhaus soll mit einer Woh-
nungslüftungsanlage mit Wärmerückgewinnung ausge-
stattet werden.
Grundriss – Beispielauslegung

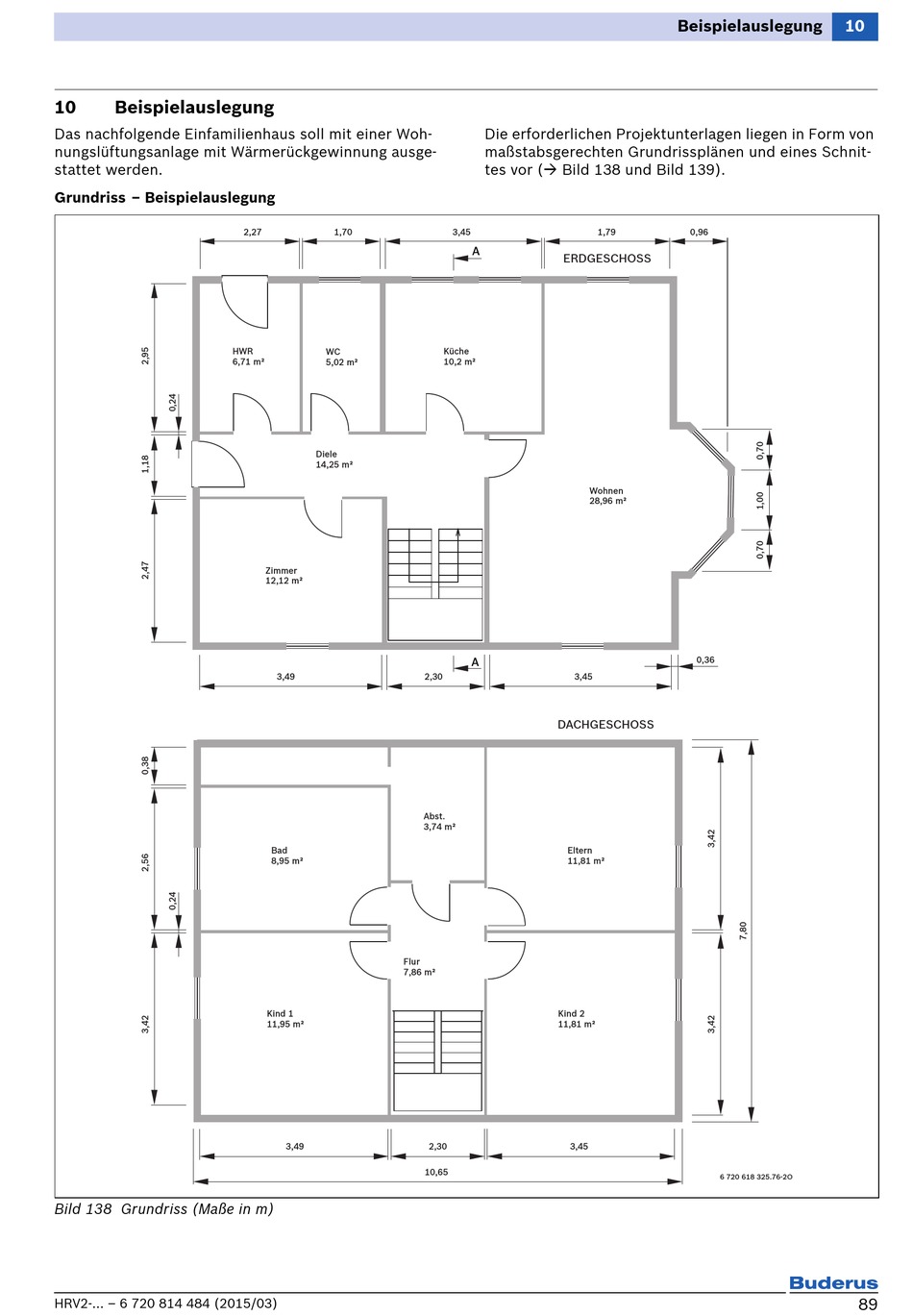

Bild 138 Grundriss (Maße in m)
HRV2-... – 6 720 814 484 (2015/03)
2,27 1,70
HWR WC
6,71 m² 5,02 m²
Diele
14,25 m²
Zimmer
12,12 m²
3,49
Bad
8,95 m²
Flur
7,86 m²
Kind 1
11,95 m²
3,49
Die erforderlichen Projektunterlagen liegen in Form von
maßstabsgerechten Grundrissplänen und eines Schnit-
tes vor ( Bild 138 und Bild 139).
3,45
A
ERDGESCHOSS
Küche
10,2 m²
Wohnen
28,96 m²
A
2,30 3,45
DACHGESCHOSS
Abst.
3,74 m²
Eltern
11,81 m²
Kind 2
11,81 m²
2,30 3,45
10,65
Beispielauslegung
1,79 0,96
0,36
