6 Luftverteilung–Kanalsystem
6.2.3

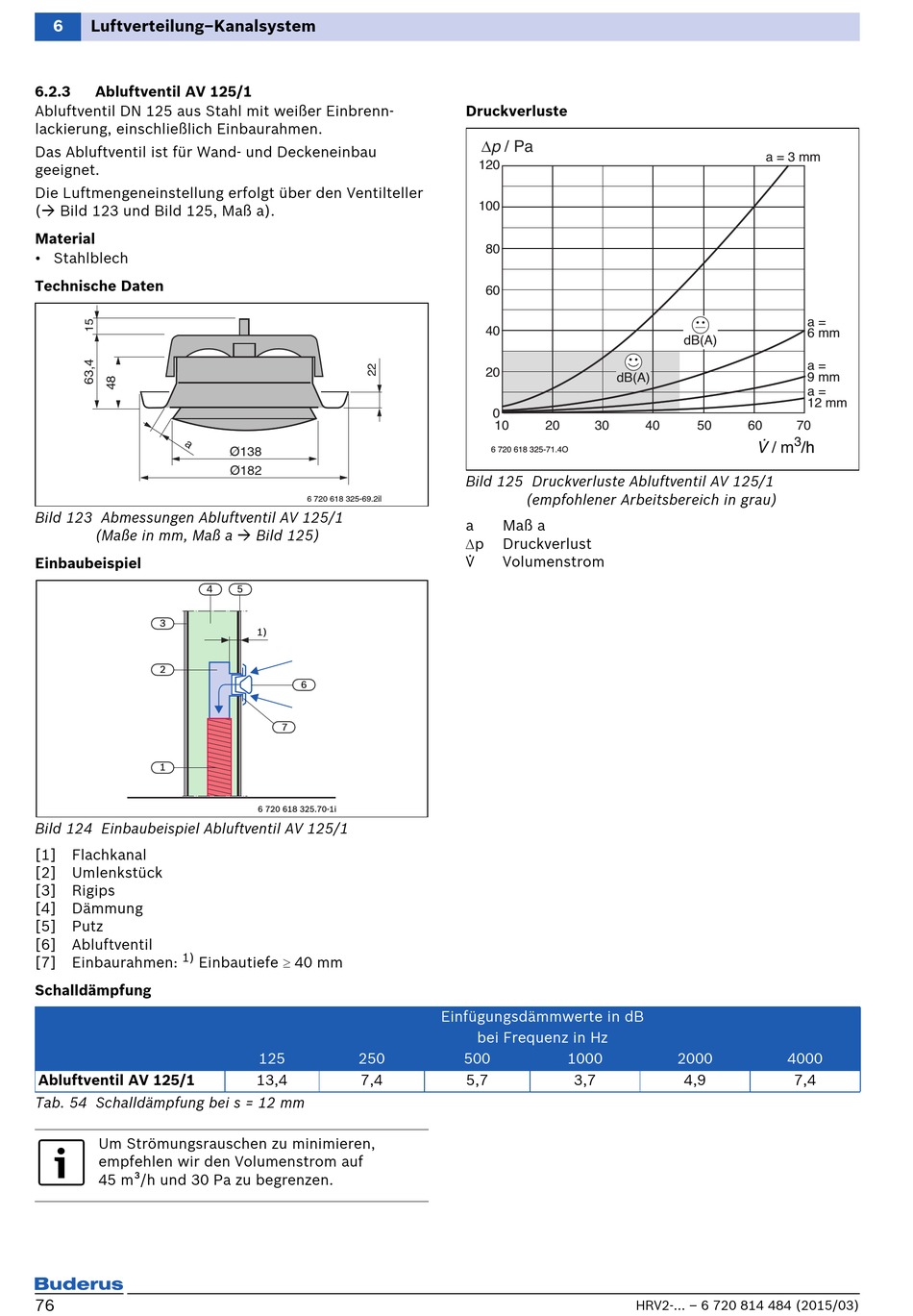

Abluftventil AV 125/1

Abluftventil DN 125 aus Stahl mit weißer Einbrenn-
lackierung, einschließlich Einbaurahmen.
Das Abluftventil ist für Wand- und Deckeneinbau
geeignet.
Die Luftmengeneinstellung erfolgt über den Ventilteller
( Bild 123 und Bild 125, Maß a).
Material
• Stahlblech
Technische Daten
Bild 123 Abmessungen Abluftventil AV 125/1
(Maße in mm, Maß a  Bild 125)
Einbaubeispiel
4
3
2
1
Bild 124 Einbaubeispiel Abluftventil AV 125/1
[1] Flachkanal
[2] Umlenkstück
[3] Rigips
[4] Dämmung
[5] Putz
[6] Abluftventil
1) Einbautiefe 40 mm
[7] Einbaurahmen:
Schalldämpfung
Abluftventil AV 125/1
Tab. 54 Schalldämpfung bei s = 12 mm
Um Strömungsrauschen zu minimieren,
empfehlen wir den Volumenstrom auf
45 m³/h und 30 Pa zu begrenzen.
76
Ø138
Ø182
6 720 618 325-69.2il
5
1)
6
7
6 720 618 325.70-1i
125 250
13,4 7,4
Druckverluste
Δp / Pa
120
100
80
60
40
20
0
10 20 30
6 720 618 325-71.4O
Bild 125 Druckverluste Abluftventil AV 125/1
(empfohlener Arbeitsbereich in grau)
a Maß a
p
Druckverlust
.
V Volumenstrom
Einfügungsdämmwerte in dB
bei Frequenz in Hz
500 1000
5,7 3,7
a = 3 mm
dB(A)
dB(A)
40 50 60
.
V / m
2000 4000
4,9
HRV2-... – 6 720 814 484 (2015/03)
a =
6 mm
a =
9 mm
a =
12 mm
70
3
/h /h
7,4
