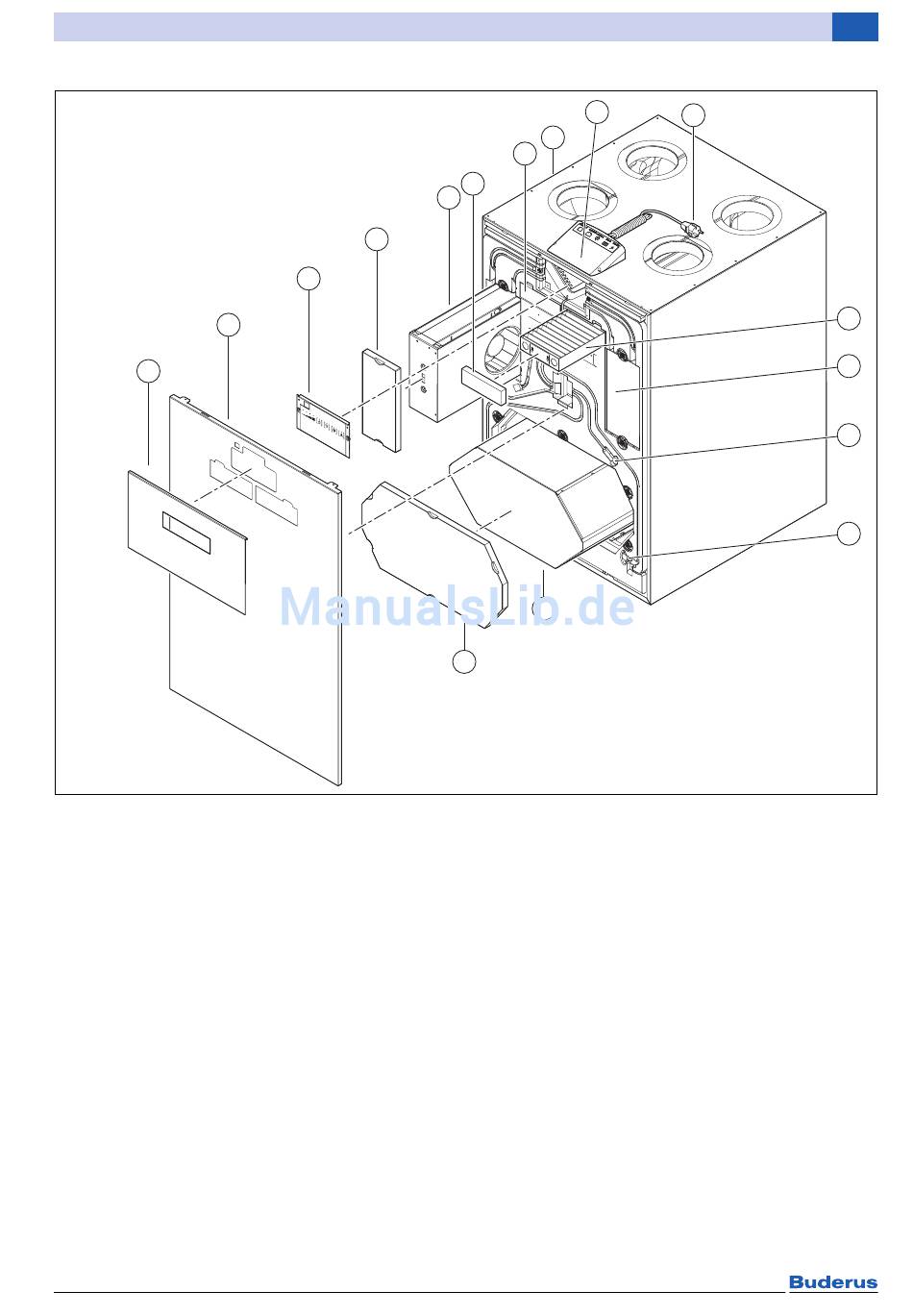

Bild 26 Wohnungslüftungsgerät Logavent HRV2-350
[1] Blende
[2] Verkleidung
[3] Bedienfeld
[4] Abdeckung Gebläse
[5] Gebläse
[6] Abdeckung Filter
[7] Gehäuse
[8] Leiterplatte
[9] Netzkabel 2,5 m mit Schukostecker
[10] Filter
[11] Messstutzen
[12] Luft-Luft Wärmetauscher
[13] Abdeckung Wärmetauscher
HRV2-... – 6 720 814 484 (2015/03)
6
5
4
3
13
Technische Beschreibung Lüftungsgerät
